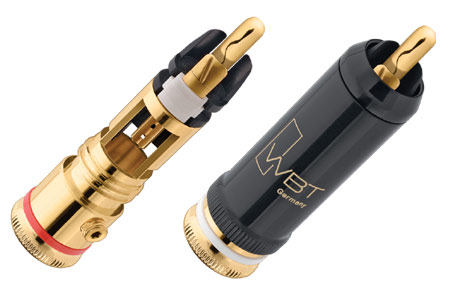

Коннектор RCA WBT-0102 Cu
на складе
КРАТКОЕ ОПИСАНИЕ. Разъем RCA по технологии nextgen™, под пайку, 9 мм. диам.
5 676 руб.
Функциональные особенности

Несущий корпус изготовлен из латуни (позолоченный) для того, чтобы установить жесткие и, в частности толстые кабели. Корпус разъема полностью отделен от контактного узла, и насколько это возможно сделан тонким. Так что WBT-0102 Cu свободен от вихревых токов в значительной степени.

Все это очень важно для цифровых выходов, а так же для фоно выходов (проигрывателей, микрофонов). WBT-0102 Cu имеет хорошую защиту от электромагнитных помех. Нежелательные помехи могут быть очень высокими, в зависимости от характера устройств и в первую очередь влияют сотовые телефоны, компьютеры и т.д. WBT-0110 NextGen ™ был разработан как идеальный RCA разъем для цифровых выходов, новый WBT-0102 Cu оптимизирует так же и аналоговые соединения. WBT-0102 Cu имеет большую контактную площадь и контактный элемент лепестков соединен с латунным корпусом зажимной пластиковой втулкой, чтобы обеспечить необходимое электромагнитное экранирование.

Зажимной механизм, который работает таким же образом, как в устройстве патрона сверла, прочно зажимает наружный контакт в разъеме RCA Socket. Высокое давление зажима гарантирует не только безопасное соединение, но и сводит к минимуму переходное сопротивление. Кроме того, любое изменение размера в наружном контакте разъема RCA Socket компенсируется, обеспечивая тем самым идеальный контакт.

Зажимная втулка разделена на две секции так, что передняя часть свободно перемещается в заднюю часть разъема. Это исключает риск деформации кручения на контактных элементах.

Центральный пин с фигурной прорезью идеально входит в центральную часть RCA Socket. Таким образом, давая еще более лучший контакт, который обеспечивает длительное и надежное электрическое соединение с абсолютно минимальным переходным сопротивлением.

Металлические детали изготовлены из специального сплава меди и покрыты 24-каратным золотом для предотвращения окисления, которое может негативно повлиять на качество контакта.

Изоляция внутри соединителя сделана из жаропрочного материала Teflon, это явное преимущество при пайке соединительных кабелей, особенно при работе с высокими температурами пайки свинцового припоя. WBT рекомендует проводить пайку серебряным припоем WBT-0800.

В сочетании с гнездами WBT RCA Socket, контакты располагаются таким образом, что внешний проводник находится в точном контакте с внутренним проводником разъема RCA, тем самым предотвращая нежелательные или даже вредные скачки напряжения.

Технические характеристики

Диаметр кабеля:

до 9 мм

Волновое сопротивление



75 Ом

Технология соединения:

пайка (серебряный припой WBT)

Цвет

красный, белый или желтый

Инструмент для монтажа

  • Torx ключ T.6 WBT-0102 Cu (поставляется с каждой упаковкой 50шт)
  • Отвертка с настроенным крутящим моментом WBT-0481 для профессионального монтажа OEM
