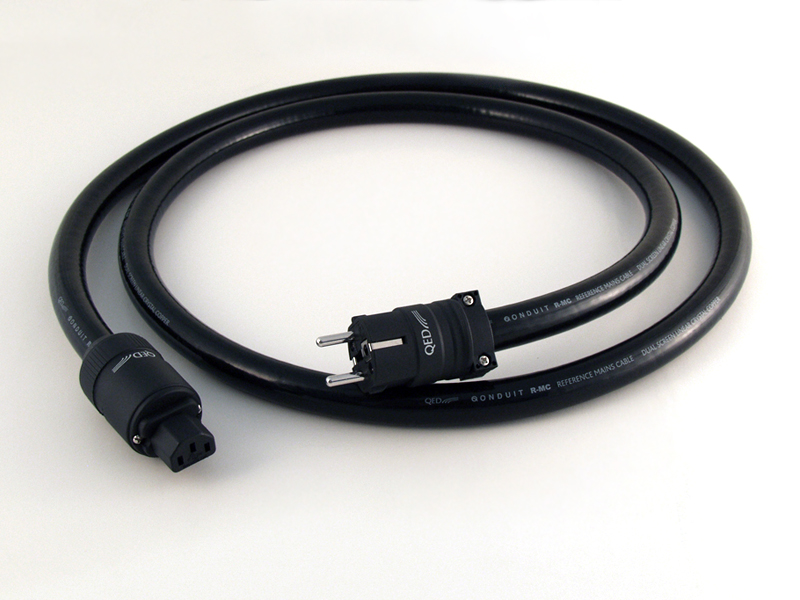

Силовой (cетевой) кабель питания QED Reference Qonduit 1,5m
на складе
КРАТКОЕ ОПИСАНИЕ. Cетевой кабель с разъемами (цена за 1,5 метра)
16 340 руб.
Функциональные особенности

  Проект разработки силового кабеля Qonduit концентрировался на двух важнейших целях: минимальные наводки от внешних источников шума, а также уменьшение перекрестных помех между нейтральной «землей» и проводниками под напряжением. Во многих дизайнах применяется полное экранирование «земли», но конструкторы пренебрегают вредными эффектами наведенных искажений в других проводниках. Очевидно, должны быть учтены и такие инженерные детали как малое сопротивление соединений кабеля и коннекторов.
Для того, чтобы сделать силовой кабель по-настоящему хорошим, нужно остановить шумы, не позволяя им просачиваться в AV-аппаратуры из сети и обратно. Для этого применяются технологии защиты от помех и электрические фильтры. Поэтому сложная конструкция силовых кабелей Qonduit продиктована необходимостью тщательной экранировки внутренних проводников от внешних и взаимных электромагнитных наводок.




  Внутри кабеля находятся 3 проводника, составленных из 70 жил толщиной 0.24 мм. Материал проводников – не просто бескислородная медь, а более качественная UP-OCC медь 99.9999% 6N с длинно-кристаллической структурой. Каждый проводник заключен в оболочку из ПВХ толщиной 0.8 мм. Проводники скручены и покрыты бумажной оболочкой, оставшееся внутри пространство набито хлопчатобумажным наполнителем. Затем следует первая общая оболочка из экструдированого ПВХ толщиной около 1 мм, снаружи упакованная в двойной экран: алюминиево-майларовая фольга и оплетка из луженой бескислородной меди. Между экранами проложен заземляющий (дренажный) провод, свитый из 7 жил бескислородной меди толщиной 0.15 мм. После экрана идет вторая общая оболочка из экструдированого ПВХ, хлопчатобумажный наполнитель, обернутый бумагой и, наконец, наружная оболочка кабеля из экструдированого ПВХ.



  Многожильное строение проводников Reference Qonduit обеспечивает большую площадь сечения и позволяет кабелям работать с большим током, сохраняя при этом высокую гибкость.



  Двойное экранирование защищает кабели от внешних электромагнитных помех и ограничивает собственное излучение.



  Скручивание проводников кабелей защищает их от синфазных шумов, вызванных взаимными наводками.



  Хлопчатобумажный слой, проложенный между внешними оболочками кабеля Reference Qonduit, служит амортизатором, уменьшая микрофонный эффект.

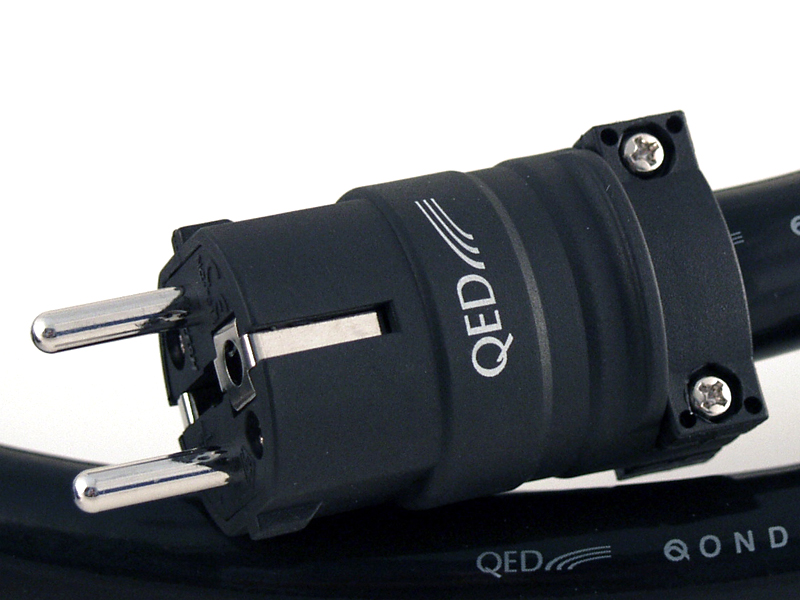

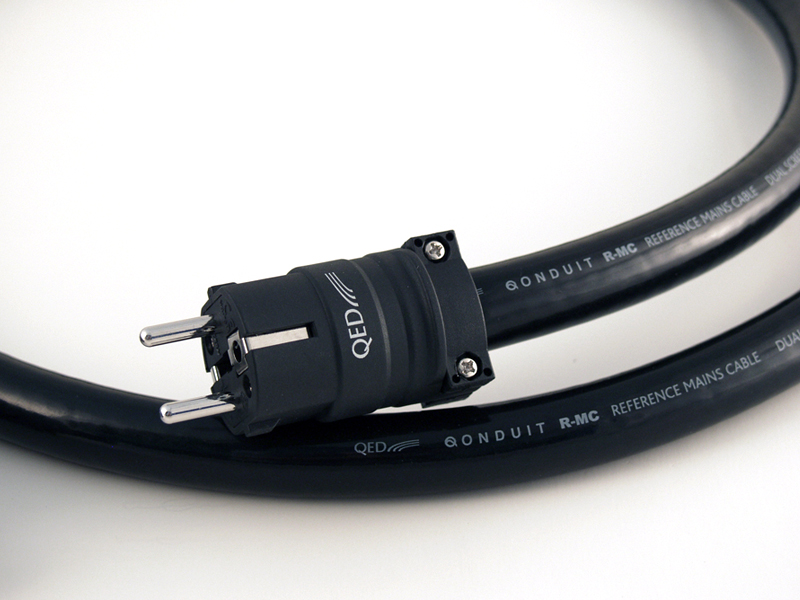

  Разъем силовой QED Reference Euro Plug Rhodium (тип Shuko) предназначен для высококачественных силовых кабелей диаметром до 25мм. Контактная группа изготовлена из UP-OCC меди 6N, чистотой 99.9999% покрытой Родием . Корпус - черный поликарбонат.

Технические характеристики
Тип:
Высококачественный сетевой кабель с разъемами

Материал проводника:
Многожильная бескислородная UP-OCC медь 99.9999% 6N с длинно-кристаллической структурой

Материал экрана:
Проводники из луженой безкислородной меди чистотой 99,999% и 2х - слойная фольга из алюминия и майлара

Материал диэлектрика:
Экструдированный ПВХ

Наружный размер - диаметр (мм):
20

Геометрия кабеля:
Витая структура (spiral lay stranding)

Стандартные длины:
Под заказ, любой длинны. Обращайтесь к местному дилеру

Цвет (цвета) внешней оболочки:
Черный

Типы подходящих разъемов:
Стандартные разъемы для силовых кабелей

Система зажима кабеля:
Под винт

Область применения:
Для высококачественного видео или аудио оборудования

Максимальная нагрузка:
600V/20A

Внутренняя оболочка:
Экструдированный ПВХ и чистый хлопок
