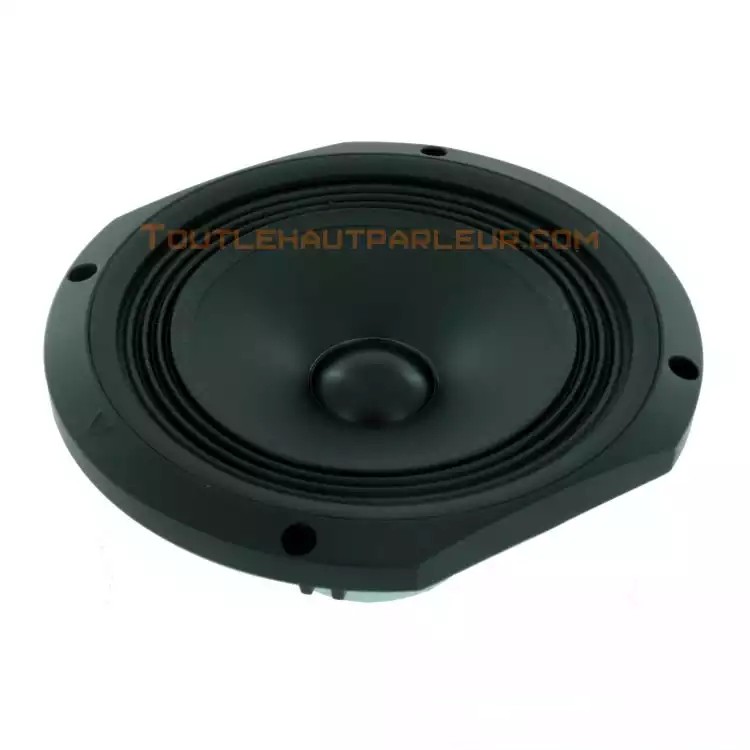

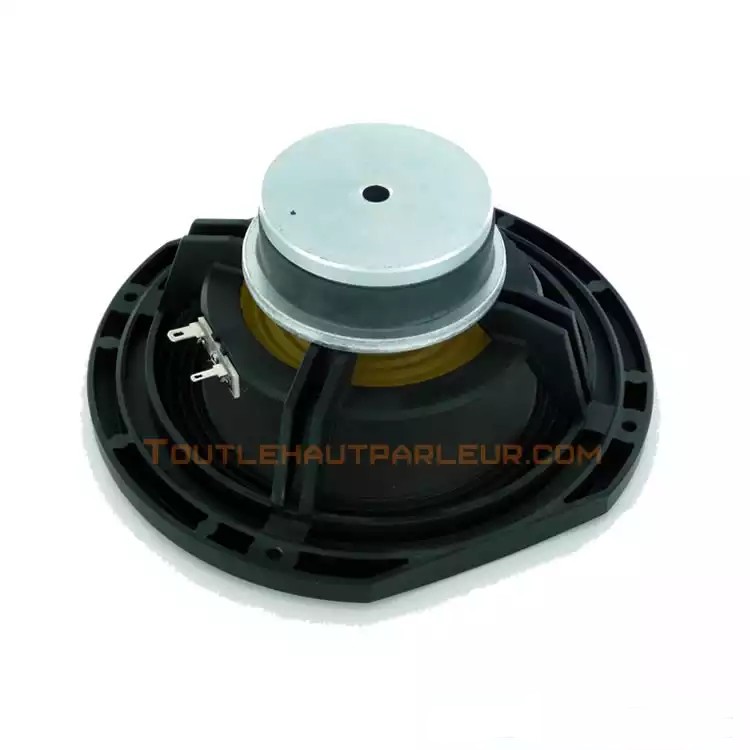

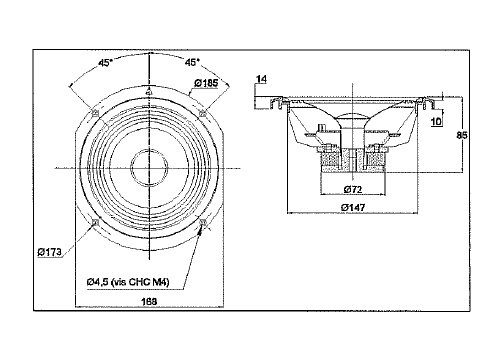

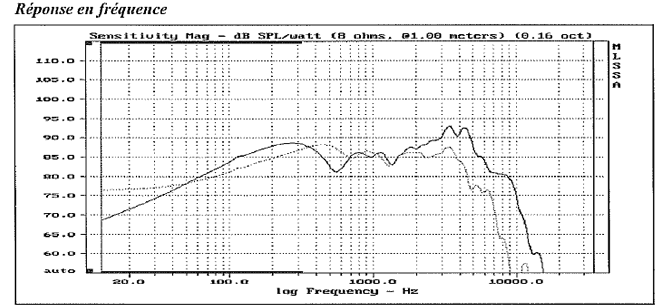

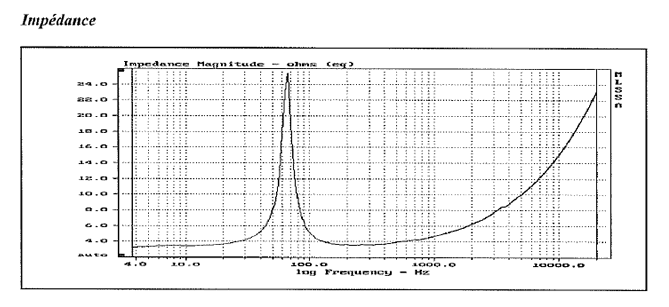

Paramètres de THIELE et SMALL du TRIANGLE T16PE82C, sans filtre ni ampli.



Référence du haut-parleur :

Marque	Le site : TRIANGLE
	Liste de tous les HP : TRIANGLE et leurs principaux paramètres de T&S
Avis sur la marque du HP	Marque connue, réputée, facile à trouver, ou avec plus de 15 références.
Référence	T16PE82C
Disponibilité du HP à la vente	Les HP ne sont plus disponibles en neuf.
Type du haut-parleur	Large Bande
Type calculé du haut-parleur	GRAVE
Diamètre calculé	17 cm --- 7''
Impédance normalisée	4 Ohms
Date de création dans la base	2009-10-08
Date de modification dans la base	2009-10-08
Base de données	Opérationnelle
Numéro du HP	2477



Liste des plans publics disponibles pour ce HP :

Si le plan pour ce HP n'y est pas, ou s'il ne vous convient pas : Indiquez moi votre souhait, bouton Contact en haut à gauche.
Le nombre de plans pour 1 HP donné n'est pas limité.

Choix Plan : Cliquez sur le N°

Haut-parleur

Tweeter

Ampli FA

Filtre

Enceinte

N° Nb

Marque

Référence

Référence

Diam mm

Type Filtre

F ou R

Taille Self

Type Enceinte

VB L

FB L

Ali- gne- ment

Pro- por- tion

For- me



Constante de calcul :

Définition	Paramètre	Valeur	Calculs intermédiaires
Température de l'air	Temp	20.0 °C	Pression de référence à 0 m : 101325.0 Pa Pression à 50.0 m : 100725.8 Pa Ro air sec = 1.20 Kg/m3 C air sec = 343.10 m/s Ro vapeur = 0.74 Kg/m3 C vapeur = 435.22 m/s
Altitude	H	50.0 m
Humidité relative de l'air	Hr	40.0 %
Célérité du son	C	343.707 m/s
Masse volumique de l'air à 40% d'Hr	Ro	1.194 Kg/m3
Impédance du milieu	Zi	410.3 Kg/(m2*s)



Nombre de HP :

1 HP	Coefficient Re	Coefficient VAS	Coefficient Sd	Coefficient Mms
	1.000	1.000	1.000	1.000





Ampli et filtre :

Résistance interne de l'ampli et des câbles de branchement	Rg	0.00 Ohms	PAS D'AMPLI
Résistance du filtre passif	Rf	0.00 Ohms	FILTRE ACTIF



Si vous l'avez oublié ou si vous ne le saviez pas, calculez le filtre passif pour déterminer Rf. C'est absolument indispensable. Vons devez connaitre trois choses, la fréquence de coupure, la pente de coupure, et le diamètre du fil des selfs (12/10e par défaut). Le médium ou tweeter n'a aucune importance à ce niveau, prenez celui dont la référence est ---. Les deux valeurs Rg et Rf modifient le Qts du haut-parleur, parfois de façon sensible. Le volume sera plus grand, l'évent plus long, parfois le type d'enceinte souhaitée ne sera plus possible, ou deviendra possible alors qu'il ne l'était pas. Après le calcul du filtre, vous reviendrez directement ici, et ce beau tableau orange ne sera pas affiché. Si vous avez effectivement un filtre actif, ne tenez pas compte de ce message, ne cliquez pas sur le bouton.



Paramètres THIELE et SMALL sur baffle plan CEI du TRIANGLE T16PE82C :

Définition	Paramètre	Valeurs	Formules de calcul. Unités MKSA
Fréquence de résonance	Fs	66.74 Hz	Valeur de la base de données
Volume d'air équivalent à l'élasticité de la suspension	VAS	12.69 L	Valeur de la base de données
Résistance de la bobine au courant continu	Re	2.67 Ohms	Valeur de la base de données
Résistance interne de l ampli	Rg	0.00 Ohms	Facteur d'amortissement 200000 sur 8 Ohms
Résistance du filtre passif	Rf	0.00 Ohms	Si 0 : Pas de filtre ou filtre actif
Coeficient de surtention mécanique	Qms	6.090	Valeur de la base de données
Coeficient de surtention électrique	Qes	0.810	Valeur de la base de données
Coeficient de surtention total	Qts	0.715	Qms*Qes/(Qms+Qes)
Type calculé	Fs/Qts	93.4 Hz	Fs / Qts
	Type	GRAVE	55 < Fs / Qts < 140
Surface de la membrane	Sd	122.72 cm2	Valeur de la base de données
Rayon de la membrane	Rd	6.25 cm	racine(Sd/pi)
Diamètre normalisé équivalent	Diameq	17 cm	Règles de calcul du diamètre
Compliance acoustique de la suspension	Cas	899.9 Ncm5	VAS/(Ro*C2)
Masse acoustique totale du diaphragme	Mas	63.2 Kgm4	1/((2*Pi*Fs)2*Cas)
Masse mobile mécanique	Mms	9.517 g	(C*Sd/(2*Pi*Fs))2*Ro/VAS = Mas*Sd2
Masse mécanique de rayonnement frontal	Mmrf	0.777 g	(8*Ro*Rd3)/3
Masse de la membrane	Mmd	8.740 g	Mms-Mmrf
Résistance mécanique	Rms	0.655 Kg/s	2*Pi*Fs*Mms/Qms
Compliance de la suspension	Cms	0.598 mm/N	1/(2*Pi*Fs)2/Mms
Raideur de la suspension	K	1674 N/m	1/Cms
Facteur de force	B.L	3.627 N/A	(2*Pi*Fs*Mms*Re/Qes)1/2
B.L/Mms	B.L/Mms	381.1 Kg.m/s2/A	Ce n'est pas un critère de choix
Elongation linéaire de la membrane	Xmax	± 3.10 mm	Valeur de la base de données
	Xmax PP	pp 6.20 mm	2*Xmax
Volume d'air déplacé par la membrane	Vd	38.04 cm3	Sd*Xmax
Déplacement du point repos de la membrane en position verticale	Xvert	0.01 mm	Mmd*9.81*Cms
Rendement %	Rend	0.453 %	(4*Pi2/C3)*(Fs3*VAS/Qes)*100
Constante de sensibilité	Cste sens	112.13 dB	10*LOG(Ro*C/2/Pi)-20*LOG(2*10-5)
Sensibilité dans 2*Pi stéradian Valable dans le médium en dessous de 875 Hz pour avoir un fonctionnement en piston	SPL	93.5 dB/2.83V/m	10*LOG(Rend/100)+112.13 +10*LOG(8/(Re+Rg+Rf))
		88.7 dB/W/m	10*LOG(Rend/100)+112.13
Sensibilité dans 4*Pi stéradian (avec réserve) Valable dans le grave, en dessous d'une fréquence qui dépend de la taille de la face avant.	SPL	89.5 dB/2.83V/m	10*LOG(Rend/100)+112.13 +10*LOG(8/(Re+Rg+Rf))-4
		84.7 dB/W/m	10*LOG(Rend/100)+112.13-4
Fréquence de coupure électrique	Fe	Non calculable, Le=0	1/(2*Pi*(Le/(Re+Rg+Rf)))

Toutes les valeurs du tableau sont calculées à partir des valeurs mémorisées en base de données, F_s, V_AS, R_e, Q_ms, Q_es, S_d, L_e et X_max.



Paramètres pour la simulation dans un logiciel électrique du TRIANGLE T16PE82C
Définition	Paramètre	Valeurs	Formules de calcul Unités MKSA
Résistance équivalente	Res	20.07 Ohms	B2L2/Rms
Inductance équivalente	Les	7.86 mH	B2L2*Cms
Capacité équivalente	Ces	723.45 uF	Mms/B2L2

Toutes les valeurs du tableau sont calculées à partir des valeurs mémorisées en base de données, F_s, V_AS, R_e, Q_ms, Q_es, S_d, L_e et X_max.



Correcteur RC, pour linéariser l impédance dans le médium aigu du TRIANGLE T16PE82C
Définition	Paramètre	Valeurs	Formules de calcul Unités MKSA
Résistance de la bobine au courant continu	Re	2.67 Ohms	Valeur de la base de données
Inductance de la bobine à 1000 Hz	Le 1k	Pas de valeur dans la base de données	Valeur de la base de données
R correcteur RC	RRC	3.34 Ohms	1.25*Re
C correcteur RC	CRC	Non calculable	(Le/RRC2)



Paramètres THIELE et SMALL en enceinte du TRIANGLE T16PE82C :

La valeur de la Masse mécanique de rayonnement arrière M_mra retenue pour les calculs en enceinte est une valeur moyenne, calculée à partir des plans d'enceintes proposés dans ce site, et pour des haut-parleurs de même diamètre.
Cette valeur sera affinée lors de votre calcul d'enceinte, mais la valeur de départ est assez proche de la réalitée.

Définition	Paramètre	Valeurs	Formules de calcul
Masse de la membrane	Mmd	8.740 g	Mms-Mmrf
Masse mécanique de rayonnement frontal	Mmrf	0.777 g	(8*Ro*Rd3)/3
Masse mécanique de rayonnement arrière	Mmra	0.779 g	Moyenne dans le diamètre 17 cm Affiné par itérations succéssives
Masse ajoutée à la membrane	Majout	0.0 g	Valeur entrée par vous
Masse en mouvement dans l'enceinte	Mmsb	10.296 g	Mmd+Mmrf+Mmra+Majout
Fréquence de résonance dans l'enceinte	Fsb	64.17 Hz	1/(2*Pi*racine(Cms*Mmsb))
Coeficient de surtention mécanique dans l'enceinte	Qmsb	6.334	Qms*Fs/Fsb
Coeficient de surtention électrique dans l'enceinte	Qesb	0.842	2*Pi*Fsb*(Re+Rg+Rf)*Mmsb/B.L2
Coeficient de surtention total dans l'enceinte	Qtsb	0.744	Qmsb*qesb/(Qmsb+qesb)
Type calculé pour cette utilisation	Fsb/Qtsb	86.3 Hz	Fsb/Qtsb
	Type	GRAVE	55 < Fs / Qts < 140
Rendement % dans l'enceinte	Rendb	0.387 %	4*Pi2/C3*Fsb3*VAS/Qesb*100
Sensibilité dans 2*Pi stéradian Valable dans le médium en dessous de 875 Hz pour avoir un fonctionnement en piston	SPLb	92.8 dB/2.83V/m	10*LOG(Rendb/100)+112.13 +10*LOG(8/(Re+Rg+Rf))
		88.0 dB/W/m	10*LOG(Rendb/100)+112.13
Sensibilité dans 4*Pi stéradian (avec réserve) Valable dans le grave, en dessous d'une fréquence qui dépend de la taille de la face avant.	SPLb	88.8 dB/2.83V/m	10*LOG(Rendb/100)+112.13 +10*LOG(8/(Re+Rg+Rf))-4
		84 dB/W/m	10*LOG(Rendb/100)+112.13-4

Toutes les valeurs du tableau sont calculées à partir des valeurs mémorisées en base de données, F_s, V_AS, R_e, Q_ms, Q_es, S_d, L_e et X_max.



Baffle ou enceinte conseillés pour le TRIANGLE T16PE82C :

F_sb et Q_tsb sont calculés avec une masse mécanique de rayonnement arrière M_mra de 0.779 g et avec une masse ajoutée à la membrane M_ajout de 0.0 g pour les enceintes bass-reflex, 1/4 d'onde et close.

F_sp et Q_tsp sont calculés avec une masse d'air ajoutée à la membrane M_ajout de 0.0 g pour les baffles plans U-FRAME et H-FRAME.

. S'applique pour une utilisation Hi-Fi ou SONO de haute qualité. Ne s'applique pas pour la Hi-Fi embarquée, et la SONO boum-boum. .
Définition	Paramètre	Valeurs	Formules de calcul. Unités MKSA
Critère de choix en Pavillon	Qts	0.715	Seuils : Idéal < 0.25 - 0.35
Critère de choix en Bass-reflex habituel	Qtsb	0.744	Seuils : 0.20 - 0.25 > Idéal < 0.40 - 0.55
Critère de choix en Bass-reflex de très grand volume	Qtsb	0.744	Bass-reflex de très grand volume déconseillé
Critère de choix en 4th, 6th et 7th order bandpass			Seuils non définis à ce jour
Critère de choix en 1/4 d'onde SL/SO=01	Qts Fs	0.715 66.74	Seuils : 0.20 <= Qts <= 0.70 20 <= Fs <= 70 Hz
Critère de choix en Enceinte close	Fsb/Qesb	76.2 Hz	Seuils : Idéal < 50 - 80 - 120
Critère de choix en Enceinte close avec une Transformée de Linkwitz	Qts	0.715	Tous les HP avec Qtc > 0.60
Critère de choix en Baffle plan Egaliseur indispensable	Qtsp 17 cm	0.715	Baffle plan possible

La base de données à une devise : Pour voir la vie en rose, restez dans le vert !!!
Le jaune reste possible, évitez l'orange, fuiez le rouge.



Domaine d'utilisation Pavillon du TRIANGLE T16PE82C :

Définition	Paramètre	Valeur	Formule de calcul
Adaptation au pavillon	Qts	0.71	Qts > 0.35 : Pavillon déconseillé
---
Coté du carré contenu dans SGOPT	LSGOPT	9.1 cm	Voir les formules directement dans le chapitre pavillon
Surface pour le rendement maximum	SGOPT	82.4 cm2
Rendement maximum	Rendmax	16.427 %
Sensibilité maximum	SPLmax	104.3 dB/2.83V/m	10*LOG(Rend/100)+112.13
---
Coté du carré intégralement contenu dans un diamètre de surface Sd	Lci	8.8 cm	Voir les formules directement dans le chapitre pavillon
Surface du carré	Sci	78.1 cm2
Rendement pour Sci	RendSci	16.415 %
Sensibilité pour Sce	SPLSci	104.3 dB/2.83V/m	10*LOG(Rend/100)+112.13
---
Coté du carré de surface égale à 0.9 x Sd	Lc0.9	10.5 cm	Voir les formules directement dans le chapitre pavillon
0.9 x Surface du haut-parleur	S0.9	110.4 cm2
Rendement pour 0.9 x SG	Rend0.9	16.079 %
Sensibilité pour 0.9 x SG	SPL0.9	104.2 dB/2.83V/m	10*LOG(Rend/100)+112.13
---
Coté du carré de surface égale à Sd	LSd	11.1 cm	Voir les formules directement dans le chapitre pavillon
Surface = Sd	Sd	122.7 cm2
Rendement pour Sd	RendSd	15.792 %
Sensibilité pour Sd	SPLSd	104.1 dB/2.83V/m	10*LOG(Rend/100)+112.13
---
Coté du carré contenant intégralement un diamètre de surface Sd	Lce	12.5 cm	Voir les formules directement dans le chapitre pavillon
Surface du carré	Sce	156.3 cm2
Rendement pour Sce	RendSce	14.854 %
Sensibilité pour Sce	SPLSce	103.8 dB/2.83V/m	10*LOG(Rend/100)+112.13



Calcul de votre enceinte à pavillon pour le TRIANGLE T16PE82C.

Les valeurs proposées par défaut ne le sont pas par hasard :
Si vous ne savez pas, n'y touchez pas...
Le séparateur décimal est le point et non pas la virgule. Si vous voulez entrer 52.8 L, tapez : cinq, deux, point, huit.

Entrez la valeur de votre Volume VB clos en L :
Fréquence de calcul de la loi d'expansion :
Coeficient T de calcul de la loi d'expansion :	T = 0.707 Hyperbolique conseillé     T = 1.000 Exponentiel     T = 0.950     T = 0.900     T = 0.850     T = 0.800     T = 0.750     T = 0.700     T = 0.650     T = 0.600     T = 0.550     T = 0.500
Entrez la Surface Sg de gorge en cm3 :
Entrez la Longueur Lg du pavillon en cm :
Entrez le Pas de calcul du pavillon en cm :	5 cm     0.1 cm     0.2 cm     0.5 cm     1 cm     2 cm     5 cm     10 cm     15 cm     20 cm
Forme du pavillon :	Rond     Rectangulaire
Rapport largeur / hauteur de la Gorge :
Rapport largeur / hauteur de la Bouche :
Rayon de l'onde cylindrique à la gorge en cm :



Domaine d'utilisation Bass-reflex du TRIANGLE T16PE82C :

Exlications sur le domaine d utilisation d'un haut-parleur en bass-reflex, et sur la plage d accords possibles.

F_sb et Q_tsb sont calculés avec une masse mécanique de rayonnement arrière M_mra de 0.779 g et avec une masse ajoutée à la membrane M_ajout de 0.0 g.

Définition	Paramètre	Valeur	Formules de calcul
Adaptation au bass-reflex	Qtsb	0.744	Qts > 0.69 : Bass-reflex déconseillé
Paramètres enceintes BR	Fsb/Qtsb	86.3 Hz	Fsb/Qtsb
	VAS*Qtsb2	7.0 L	VAS*Qtsb2



Alignements pour le TRIANGLE T16PE82C. Un alignement est un couple de 2 valeurs, VB et FB. Prendre le VB d'un alignement sans prendre le FB correspondant n'a pas de sens.
Alignement Linéaire	VBlin	144.8 L	FBlin	---	Voir le chapitre des optimisations FB = Calcul automatique avec Seuil à -3 dB
Alignement Bessel	VBBessel	47.6 L	FBBessel	30.2 Hz	VB = 8.0707*VAS*Qtsb2.5848 FB = 0.3552*Fsb*Qtsb-0.9549
Alignement Legendre	VBLegendre	66.5 L	FBLegendre	33.5 Hz	VB = 10.728*VAS*Qtsb2.4186 FB = 0.3802*Fsb*Qtsb-1.0657
Alignement Keele et Hoge	VBKeele	81.3 L	FBKeele	35.2 Hz	VB = 15*VAS*Qtsb2.87 FB = 0.42*Fsb/Qtsb0.900
Alignement Bullock	VBBullock	87.8 L	FBBullock	35.7 Hz	VB = 17.6*VAS*Qtsb3.15 FB = 0.42*Fsb/Qtsb0.950
Alignement Natural Flat Alignment	VBNFA	95.5 L	FBNFA	35.8 Hz	VB = 20*VAS*Qtsb3.30 FB = 0.42*Fsb/Qtsb0.960
Pas d'alignement de THIELE, le Qtsb est hors limite qui va de 0.10 à 0.71.



Autres volumes possibles pour le TRIANGLE T16PE82C.
Définition	Paramètre	Valeur	Formules de calcul
N*VAS*Qtsb2 avec N = 2	VB2	14.0 L	2*VAS*Qts2 Volume minimum
N*VAS*Qtsb2 avec N = 2.8	VB2.8	19.6 L	2.8*VAS*Qtsb2
N*VAS*Qtsb2 avec N = 4	VB4	28.1 L	4*VAS*Qtsb2
N*VAS*Qtsb2 avec N = 5.6	VB5.6	39.3 L	5.6*VAS*Qtsb2
N*VAS*Qtsb2 avec N = 8	VB8	56.1 L	8*VAS*Qtsb2
N*VAS*Qtsb2 avec N = 11	VB11	77.2 L	11*VAS*Qtsb2
N*VAS*Qtsb2 avec N = 16	VB16	112.3 L	16*VAS*Qtsb2
Très grand volume	VBGV	Entre 119.3 et 315.7 L	17*VAS*Qtsb2 à 45*VAS*Qtsb2
Autres fréquences d'accord possibles pour le TRIANGLE T16PE82C
Définition	Paramètre	Valeur	Formules de calcul
FB=Fsb	FB	64.2 Hz	Fsb
FB=0.383*Fsb/Qtsb	FB	33.1 Hz	0.383*Fsb/Qtsb



Plage d'accords possibles pour le TRIANGLE T16PE82C. Je vous recommande vivement de rester dans le vert. Les alignements ci-dessus permettent de trouver FBmin = 30.2 Hz et FBMax = 64.2 Hz en cherchant le minimum et le maximum de toutes les fréquences d'accords.
FB inférieur à	27.2 Hz	Inférieur à 0.90*FBmin
FB compris entre	27.2 Hz et 28.7 Hz	Compris entre 0.90*FBmin et 0.95*FBmin
FB compris entre	28.7 Hz et 30.2 Hz	Compris entre 0.95*FBmin et FBmin
FB compris entre	30.2 Hz et 64.2 Hz	Les FBmin et FBMax ci-dessus
FB compris entre	64.2 Hz et 67.4 Hz	Compris entre FBmax et 1.05*FBMax
FB compris entre	67.4 Hz et 70.6 Hz	Compris entre 1.05*FBmax et 1.10*FBMax
FB supérieur à	70.6 Hz	Supérieur à 1.10*FBmax



L'alignement de BESSEL proposé par défaut donne une courbe de réponse régulièrement descendante dans le grave, courbe de réponse dont la chute en pente douce sera compensée par le room gain de la pièce.
Autre avantage, le délai de groupe est pratiquement linéaire dans les graves. Les autres alignements sont plus chahutés.
C'est la meilleure solution pour une enceinte Hi-Fi, c'est une excellente solution pour les SUB si vous n'êtes pas accroché à la fréquence de coupure à -3 dB.
Prenez le calcul automatique de FB pour avoir une idée réelle de ce que vous aurez dans votre pièce, ou ajoutez 0.5 ou 1 dB de Room gain (surtout pas plus !) en dessous de 200 Hz, et comparez les valeurs à -6 dB, -12 dB et -24 dB.





Calcul de votre bass-reflex pour le TRIANGLE T16PE82C.

Les valeurs proposées par défaut ne le sont pas par hasard :
Si vous ne savez pas, n'y touchez pas...
Le séparateur décimal est le point et non pas la virgule. Si vous voulez entrer 52.8 L, tapez : cinq, deux, point, huit.



Ce que vous devez faire dans le formulaire ci-dessous :

• Choisir la méthode pour le volume VB et FB. Si vous voulez entrer vous même volume et accord, c'est en bas de la liste.
  Par défaut c'est un alignement BESSEL quel que soit les valeurs VB et FB que vous avez entré.
• Choisir la méthode pour le calcul d'évent. Par défaut c'est automatique avec 1, 2 ou 3 évents circulaires.
  .
• Entrer le volume de calcul de l'enceinte, VB, en le choisissant dans la plage de volumes en vert.
• Entrer la fréquence d'accord de l'évent, FB, en la choisissant dans la plage FBmin - FBmax indiquée ci-dessus.
• Si vous entrez FB = 0, alors FB sera calculé en optimisant la courbe de réponse à la valeur Seuil.
  .
• Pour les enceintes pour voiture, renseignez bien la correction, et ne tenez plus compte de la plage FBmin - FBmax.
• Distance d'écoute et nombre d'enceintes permettent de savoir le SPL que vous aurez chez vous.













Choix automatique ou manuel :
Méthode pour le volume VB et la Fréquence d'accord FB :  Si vous ne cochez rien, le premier choix sera retenu.	VB et FB automatique : Utilisation HI-FI et SUB de très haute qualité. VB et FB automatique : Utilisation SONO avec une bonne tenue en puissance. VB et FB automatique : Utilisation SUB extrême, réponse à -3 dB la plus basse. VB et FB automatique : Alignement LINEAIRE. VB et FB automatique : Alignement BESSEL. La meilleure solution en Hi-Fi, même pour un SUB. VB et FB automatique : Alignement LEGENDRE. VB et FB automatique : Alignement KEELE et HOGE. VB et FB automatique : Alignement BULLOCK. VB et FB automatique : Alignement NATURAL FLAT ALIGNMENT. VB et FB entrés manuellement. VB entré manuellement, calcul automatique de FB avec Seuil.
Méthode pour le Calcul de l'évent :  Si vous ne cochez rien, le premier choix sera retenu.	Calculs automatiques : 1, 2 ou 3 évents circulaire en tube PVC de plomberie. Calculs automatiques : 1 ou 2 évents circulaire en tube PVC de plomberie. Calculs automatiques : 1 évent circulaire en tube PVC de plomberie. Calculs manuels : Events rectangulaires ou évents circulaires de votre choix.
VB et FB manuel :
Entrez la valeur de votre Volume VB bass-reflex ( en L ) :
Entrez la valeur de votre Fréquence d'accod FB ( en Hz ) :
Autres paramètres :
Choix avec ou sans correction électronique :	SANS correction électronique    AVEC une correction électronique pour une réponse BESSEL (en test)           AVEC une correction électronique pour une réponse BUTTERWORTH (en test)           AVEC une correction électronique pour une réponse LEGENDRE (en test)           AVEC une correction électronique d'enceinte close avec Fct et Qtct (en test)
Fréquence de coupure à -3 dB, ou Fct( en Hz ) :
Qtct uniquement pour la réponse d'une enceinte close :



Volumes clos pour 4th order bandpass du TRIANGLE T16PE82C :

Les valeurs indiquées sont celle du volume clos exclusivement.
FC est au centre de la bande passante de l'enceinte 4th order bandpass

Définition	VC	FC	Formules de calcul
Volume clos pour QTC = 0.75	126.2 L	70.0 Hz	VC = VAS/((0.75/Qts)2-1) --- FC = 0.75*Fs/Qts
Volume clos pour QTC = 0.80	50.3 L	74.7 Hz	VC = VAS/((0.80/Qts)2-1) --- FC = 0.80*Fs/Qts
Volume clos pour QTC = 0.85	30.7 L	79.4 Hz	VC = VAS/((0.85/Qts)2-1) --- FC = 0.85*Fs/Qts
Volume clos pour QTC = 0.90	21.7 L	84.0 Hz	VC = VAS/((0.90/Qts)2-1) --- FC = 0.90*Fs/Qts
Volume clos pour QTC = 0.95	16.6 L	88.7 Hz	VC = VAS/((0.95/Qts)2-1) --- FC = 0.95*Fs/Qts
Volume clos pour QTC = 1.00	13.3 L	93.4 Hz	VC = VAS/((1.00/Qts)2-1) --- FC = 1.00*Fs/Qts
Volume clos pour QTC = 1.05	11.0 L	98.0 Hz	VC = VAS/((1.05/Qts)2-1) --- FC = 1.05*Fs/Qts
Volume clos pour QTC = 1.10	9.3 L	102.7 Hz	VC = VAS/((1.10/Qts)2-1) --- FC = 1.10*Fs/Qts
Volume clos pour QTC = 1.15	8.0 L	107.4 Hz	VC = VAS/((1.15/Qts)2-1) --- FC = 1.15*Fs/Qts
Volume clos pour QTC = 1.20	7.0 L	112.0 Hz	VC = VAS/((1.20/Qts)2-1) --- FC = 1.20*Fs/Qts
Volume clos pour QTC = 1.25	6.2 L	116.7 Hz	VC = VAS/((1.25/Qts)2-1) --- FC = 1.25*Fs/Qts
Volume clos pour QTC = 1.30	5.5 L	121.4 Hz	VC = VAS/((1.30/Qts)2-1) --- FC = 1.30*Fs/Qts
Volume clos pour QTC = 1.35	4.9 L	126.0 Hz	VC = VAS/((1.35/Qts)2-1) --- FC = 1.35*Fs/Qts
Volume clos pour QTC = 1.40	4.5 L	130.7 Hz	VC = VAS/((1.40/Qts)2-1) --- FC = 1.40*Fs/Qts
Volume clos pour QTC = 1.45	4.1 L	135.4 Hz	VC = VAS/((1.45/Qts)2-1) --- FC = 1.45*Fs/Qts
Volume clos pour QTC = 1.50	3.7 L	140.0 Hz	VC = VAS/((1.50/Qts)2-1) --- FC = 1.50*Fs/Qts
Volume clos pour QTC = 1.55	3.4 L	144.7 Hz	VC = VAS/((1.55/Qts)2-1) --- FC = 1.55*Fs/Qts
Volume clos pour QTC = 1.60	3.2 L	149.4 Hz	VC = VAS/((1.60/Qts)2-1) --- FC = 1.60*Fs/Qts
Volume clos pour QTC = 1.65	2.9 L	154.0 Hz	VC = VAS/((1.65/Qts)2-1) --- FC = 1.65*Fs/Qts
Volume clos pour QTC = 1.70	2.7 L	158.7 Hz	VC = VAS/((1.70/Qts)2-1) --- FC = 1.70*Fs/Qts
Volume clos pour QTC = 1.75	2.5 L	163.4 Hz	VC = VAS/((1.75/Qts)2-1) --- FC = 1.75*Fs/Qts
Volume clos pour QTC = 1.80	2.4 L	168.0 Hz	VC = VAS/((1.80/Qts)2-1) --- FC = 1.80*Fs/Qts
Volume clos pour QTC = 1.85	2.2 L	172.7 Hz	VC = VAS/((1.85/Qts)2-1) --- FC = 1.85*Fs/Qts
Volume clos pour QTC = 1.90	2.1 L	177.4 Hz	VC = VAS/((1.90/Qts)2-1) --- FC = 1.90*Fs/Qts
Volume clos pour QTC = 1.95	2.0 L	182.0 Hz	VC = VAS/((1.95/Qts)2-1) --- FC = 1.95*Fs/Qts
Volume clos pour QTC = 2.00	1.9 L	186.7 Hz	VC = VAS/((2.00/Qts)2-1) --- FC = 2.00*Fs/Qts





Calcul de votre 4th order bandpass pour le TRIANGLE T16PE82C.

Les valeurs proposées par défaut ne le sont pas par hasard :
Si vous ne savez pas, n'y touchez pas...
Le séparateur décimal est le point et non pas la virgule. Si vous voulez entrer 52.8 L, tapez : cinq, deux, point, huit.

Vous n'avez qu'une valeur à entrer, le volume clos.
Le calcul fait l'hypothèse que l'accord du résonateur se fait sur la fréquence de résonnance du HP chargé par le volume clos.
Le volume proposé par défaut est calculé avec Q_tc=Q_ts+0.40.

Entrez la valeur du Volume clos ( en L ) :
Qb est égal a :	7 3 5 7 10 15



Volumes conseillés pour 6th order bandpass du TRIANGLE T16PE82C :

Dans l'état actuel de la programmation, je n'ai rien à vous conseiller.

Le volume A est le grand volume, avec une fréquence d'accord basse, pour régler la fréquence de coupure basse.
Le volume B est le petit volume, avec une fréquence de coupure haute, pour régler la fréquence de coupure haute.

Les volumes et accords proposés par défaut sont calculés avec Va = 5.6*VAS*Qts², Vb et Fb comme pour un 4th order bandpass, Fa=Fb/3.
Ce n'est pas idéal dès que le Qts devient élevé, les HP avec un Qts élevé ne conviennent pas.



Calcul de votre 6th order bandpass pour le TRIANGLE T16PE82C.

Le séparateur décimal est le point et non pas la virgule. Si vous voulez entrer 52.8 L, tapez : cinq, deux, point, huit.

Vous avez 6 valeurs à entrer, 3 pour le volume A, 3 pour le volume B.
Ce sont les volumes Va et Vb, les fréquences d'accord de ce volume Fa et Fb, et les coeficients de fuite Qa et Qb.

Entrez la valeur du volume Va ( en L ) :
Entrez la valeur de la fréquence accord Fa ( en Hz ) :
coeficient de fuite Qa est égal a :	7 3 5 7 10 15
Entrez la valeur du volume Vb ( en L ) :
Entrez la valeur de la fréquence accord Fb ( en Hz ) :
Coeficient de fuite Qb est égal a :	7 3 5 7 10 15



Paramètres THIELE et SMALL sur baffle plan CEI du TRIANGLE T16PE82C :

Pour entrer les valeurs dans le programme de calculs sous Mathcad du caisson 7th order bandpass, les valeurs sont formatées exactement a ce que demande le programme, et placées dans le même ordre.
Un exemple de Fichier data pour le programme Mathcad. Retour ici avec le bouton << Précédant >> de votre navigateur Internet.

Téléchargez le programme7 th order bandpass sous MATHCAD. Version 09/02/2012.
Téléchargez le programmeEntrée des données HP sous MATHCAD. Version 09/02/2012.
Les explications sur l'utilisation du programme Mathcad.

Définition	Paramètre	Data	Valeur	Formules de calcul Unités MKSA
Fréquence de résonance	Fsa	Data 1	66.740 Hz	Valeur de la base de données
Volume d'air équivalent à l'élasticité de la suspension	VAS	Data 2	0.01269 m3	Valeur de la base de données
Résistance de la bobine au courant continu	Re	Data 3	2.670 Ohms	Valeur de la base de données
Coeficient de surtention mécanique	Qms	Data 4	6.090	Valeur de la base de données
Coeficient de surtention électrique	Qes	Data 5	0.810	Valeur de la base de données
Surface de la membrane	Sd	Data 6	0.01227 m2	Valeur de la base de données
Elongation linéaire de la membrane	Xmax (Exc)	Data 7	± 0.0031 m	Valeur de la base de données
Inductance de la bobine à 1000 Hz	Le 1k	Data 8	Pas de valeur dans la base de données	Valeur de la base de données
---	---	---	---	---
Célérité du son	C	---	343.707 m/s	---
Masse volumique de l'air	Ro	---	1.194 m/s	---



Calcul en 1/4 d'onde du TRIANGLE T16PE82C :

Exlications sur le calcul en 1/4 d'onde effectué avec la base de données.
C'est un cas particulier des travaux de Mr Martin J. KING, auteur du site QUATER WAVE qui sont calculés ici.
La mise en équations a été réalisée avec l'aide de deux internautes du forum Conception des enceintes acoustiques en possession d'une licence officielle, avec l'accord de Martin J. KING, et uniquement sur le cas particulier SL/S0=0.1

F_sb et Q_tsb sont calculés avec une masse mécanique de rayonnement arrière M_mra de 0.779 g et avec une masse ajoutée à la membrane M_ajout de 0.0 g.

Définition	Paramètre	Valeurs	Formules de calcul Unités MKSA
Critère de choix en 1/4 d'onde SL/SO=01	Qts Fs	0.74 66.740	Seuils : 0.20 <= Qts <= 0.70 20 <= Fs <= 70 Hz



Epaisseur du bois en cm :
Proportions :	1.00    1.05    1.10    1.15    1.20    1.25    1.30    1.35    1.40    1.45    1.50           1.55           1.60           1.65           1.700           1.725           1.750           1.775           1.800           1.825           1.850           1.875           1.900           1.925           1.950           1.975           2.000
Construction :	Profonde    Large



Domaine d utilisation enceinte close du TRIANGLE T16PE82C :

Exlications sur le domaine d'utilisation d'un haut-parleur en enceintes closes.
Pour les enceintes de bas-médium ou de médium, le QTC idéal est 0.577

F_sb et Q_tsb sont calculés avec une masse mécanique de rayonnement arrière M_mra de 0.779 g et avec une masse ajoutée à la membrane M_ajout de 0.0 g.

Définition	Paramètre	Valeur	Formules de calcul
Adaptation aux enceintes closes	Fsb/Qesb	76.2 Hz	50 < Fsb/Qesb < 80 : Adapté aux enceintes closes Sauf dans le cas d'une utilisation avec un filtre passe-haut



Il existe trois zones différentes pour réaliser une enceinte close :

• Q_tc <= 0.50. Un boost permet d'ajouter du gain pour avoir du grave et remonter ainsi le Q_tc à 0.577 ou à 0.70.
  Le HP doit avoir un Xmax assez grand pour supporter le boost, l'ampli doit être puissant, et vous devez vérifier que le SPL du HP boosté ne sera pas trop faible.
• 0.50 < Q_tc <= 1.10. C'est la zone d'utilisation normale d'un HP en clos sans correction électronique.
  La réponse la plus étendue dans le grave est obtenue avec un Q_tc de 0.707.
  La meilleure réponse sur une impulsion est obtenue avec un Q_tc de 0.577.
  Quand vous dépassez un Q_tc de 0.90 ou 1.00, la bosse dans le grave n'est plus négligeable.
• Q_tc > 1.1. Une transformée de Linkwitz permet de raboter la bosse dans la courbe de réponse.
  Un boost permet aussi de rajouter du grave dans les même conditions que pour Q_tc = 0.50.

Les tableaux sont réalisés pour des Q_tc précis, et toutes les valeurs intermédiaires sont possibles.
Lorsque vous ajoutez un boost et/ou une transformée de Linkwitz, le Q_tc est celui correspondant à une enceinte close avec un HP et une courbe de réponse identique.
Q_tc est toujours supérieur à Q_tsb. Quand Q_tc devient proche de Q_tsb le volume tend vers l'infini.
Les valeurs pour Q_tc < Q_tsb ne sont pas affichées, parce qu'elles n'existent pas.



Sans correction électronique
Qtc	VB	FC	F3	Formules de calcul	Fsb/Qesb
Qtc = 0.800	VB = 80.6 L	FC = 69.0 Hz	F3 = 61.9 Hz	VB = VAS/((0.800/Qtsb)2-1) --- FC = 0.800*Fsb/Qtsb	76.2 Hz
Qtc = 0.900	VB = 27.3 L	FC = 77.7 Hz	F3 = 64.4 Hz	VB = VAS/((0.900/Qtsb)2-1) --- FC = 0.900*Fsb/Qtsb	76.2 Hz
Qtc = 1.000	VB = 15.7 L	FC = 86.3 Hz	F3 = 67.8 Hz	VB = VAS/((1.000/Qtsb)2-1) --- FC = 1.000*Fsb/Qtsb	76.2 Hz



Avec une transformée de Linkwitz pour raboter la bosse, et un boost si vous le souhaitez et que le HP le permet
Qtc	VB	FC	F3	Formules de calcul	Fsb/Qesb
Transformée de Linkwitz pour Qtc = 1.000 : Filtre Butterworth à 6 dB/octave et à 86.3 Hz. Réalisable avec un filtre passif + un correcteur d'impédance RLC.
Qtc = 1.000	VB = 15.7 L	FC = 86.3 Hz	F3 = 67.8 Hz	VB = VAS/((1.000/Qtsb)2-1) --- FC = 1.000*Fsb/Qtsb	76.2 Hz
Qtc = 1.100	VB = 10.7 L	FC = 94.9 Hz	F3 = 71.8 Hz	VB = VAS/((1.100/Qtsb)2-1) --- FC = 1.100*Fsb/Qtsb	76.2 Hz
Qtc = 1.200	VB = 7.9 L	FC = 103.6 Hz	F3 = 76.2 Hz	VB = VAS/((1.200/Qtsb)2-1) --- FC = 1.200*Fsb/Qtsb	76.2 Hz
Qtc = 1.300	VB = 6.2 L	FC = 112.2 Hz	F3 = 80.8 Hz	VB = VAS/((1.300/Qtsb)2-1) --- FC = 1.300*Fsb/Qtsb	76.2 Hz
Transformée de Linkwitz pour Qtc = 1.414 : Filtre Linkwitz Riley à 12 dB/octave et à 122.0 Hz. Réalisable avec un filtre passif + un correcteur d'impédance RLC.
Qtc = 1.414	VB = 4.9 L	FC = 122.0 Hz	F3 = 86.3 Hz	VB = VAS/((1.414/Qtsb)2-1) --- FC = 1.414*Fsb/Qtsb	76.2 Hz
Qtc = 1.500	VB = 4.1 L	FC = 129.4 Hz	F3 = 90.5 Hz	VB = VAS/((1.500/Qtsb)2-1) --- FC = 1.500*Fsb/Qtsb	76.2 Hz
