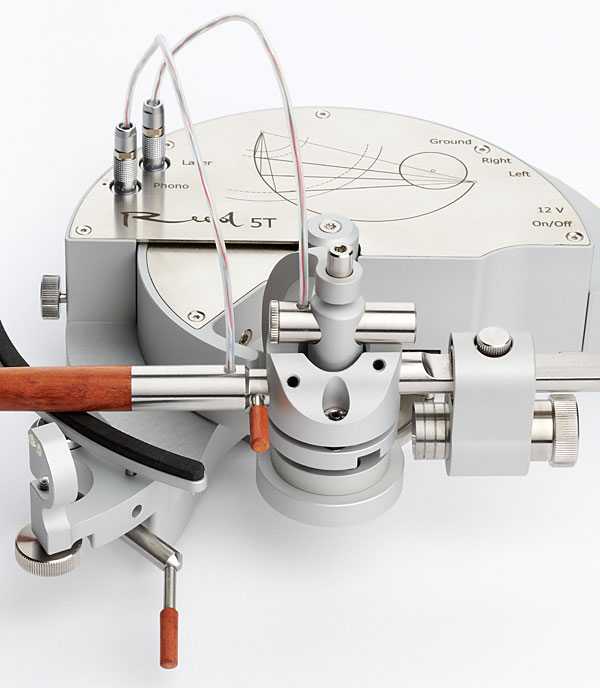

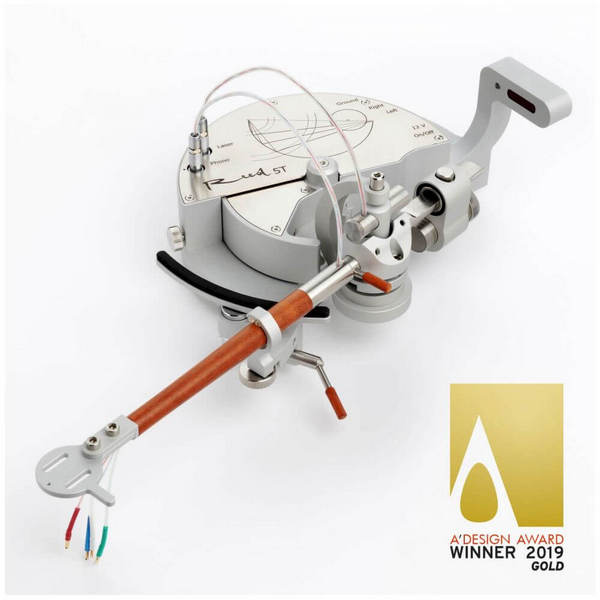

Новый тонарм Reed 5T это ни много ни мало попытка создать один из наиболее технически сложных и одновременно технически совершенных тонармов по сравнению со всеми теми моделями, которые созданы индустрией за все прошедшее время. Конструкцию этого тонарма стоит рассматривать скорее в сравнении с тонармами тангенциальными, чем с обычными поворотными. В нем сочетаются элементы конструкции поворотного тонарма, но принцип работы и коррекции угловой ошибки несколько другой, больше похожий на принцип работы тонарма тангенциального. Он основывается на теореме Фалеса.

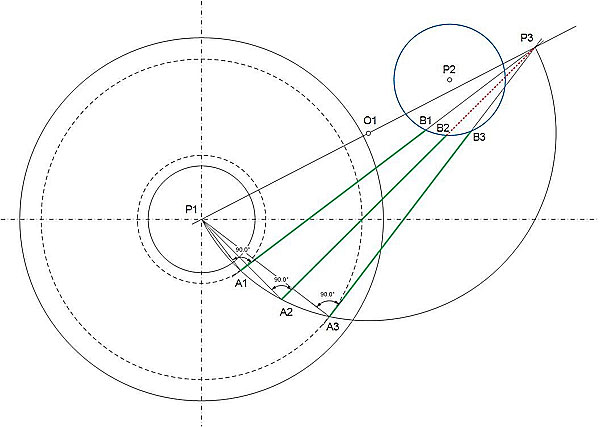

Расшифровка к рисунку:

P1, O1, P3 - полукруг Фалеса

Углы P1-A1-P3, P1-A2-P3, P1-A3-P3 все равны 90 градусам

Сегменты A1B1 = A2B2= A3B3 rуказывают длину тонарма

B — Вертикальная ось тонарма

P2 — центр окружности, проведенной через точки - B1,B2 и B3 (ось вращения тонарма)

P3 — линейный датчик

BP3 — лазерный луч

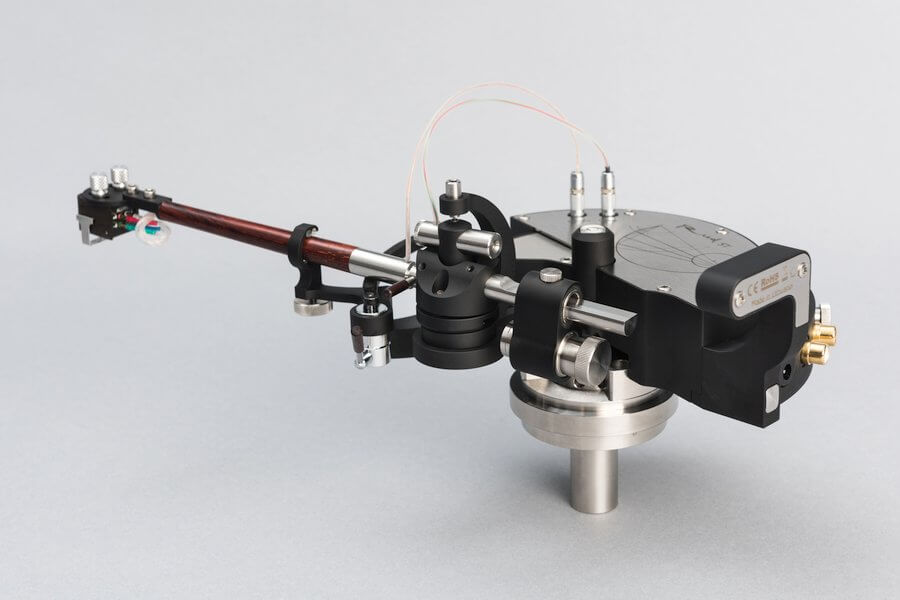

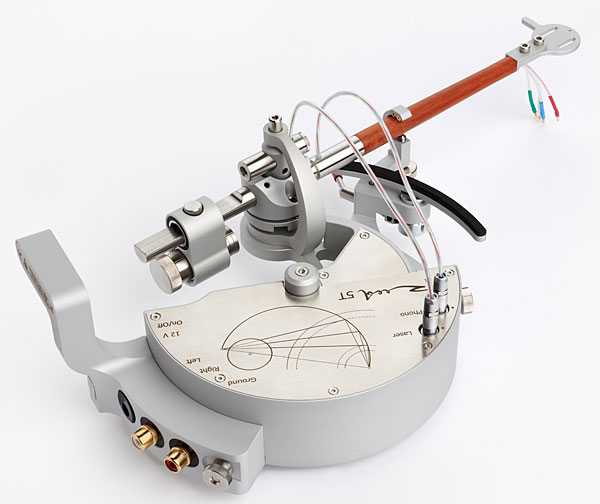

Система подвеса трубки тонарма у Reed 5T аналогична той, что используется у модели Reed 3P, а поворотный механизм построен на основе высококлассного подшипника. Поворотная система тонарма управляется при помощи электромотора, а положение тонарма контролируется при помощи лазерного луча и принимающего датчика.

Трубка у тонарма Reed 5T сменная, и за счет этого можно подбирать необходимую эффективную массу в диапазоне от 10 до 16 грамм. Высота и азимут настраиваемые, кроме этого в конструкции тонарма есть встроенный уровень для визуального контроля положения.







В сравнении с классическими поворотными конструкциями тонарм Reed 5T имеет следующие преимущества:

Меньший момент инерции

Отсутствие необходимости использовать компенсаторы противоскатывающей силы

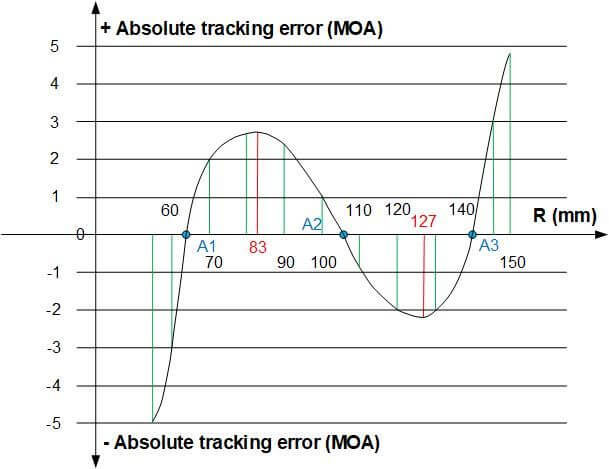

Максимальная ошибка следования канавке находится в диапазоне +/- 0.005 градуса (в сравнении, у поворотных тонармов ошибка может доходить го 1,5 градуса)

В сравнении с тангенциальными тонармами у Reed 5T так же есть преимущества:

Меньший момент инерции

Отсутствие необходимости использования сложных дополнительных элементов конструкции, как например воздушные компрессоры

Более компактная и аккуратная конструкциям

Одинаковая эффективная масса относительно вертикальной и горизонтальной плоскостей





Reed Source 12V

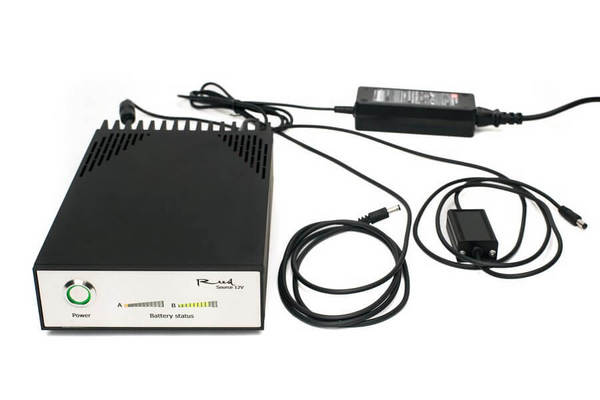

Аккумуляторный блок питания Reed Source 12V разработан для обеспечения чистым питанием Hi-End техники, использующей блоки питания постоянного тока. В первую очередь это применимо для питания моторов постоянного тока, использующихся в системах привода проигрывателей Reed.

Обычные преобразователи переменного тока в постоянный могут и пропускать помехи и быть источником помех, что в свою очередь сказывается на работе питаемых схем и аппаратов. Батарейный же блок питания лишен этих недостатков и таким образом можно избавиться от возможных проблем, связанных с сетевыми помехами.

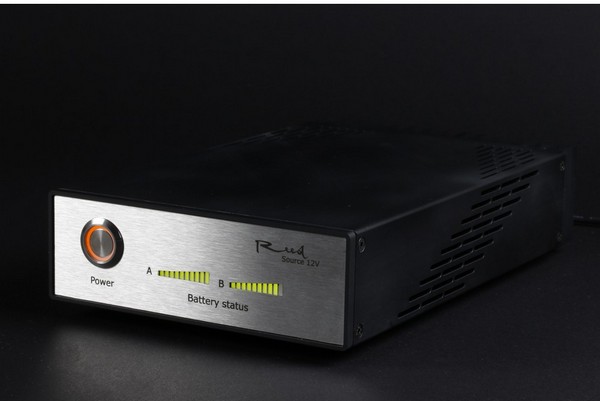

В конструкции Reed Source 12V использованы два никель-металлгидридных (NiMh) аккумулятора, снабженные полноценной системой контроля. Аккумулятор, использующийся для питания всегда гальванически развязан от системы зарядки, и пока один аккумулятор используется, второй заряжается. Система контроля следит за зарядом и автоматически переключает аккумуляторы в режимы использования и зарядки. Так же Reed Source 12V способен функционировать полностью автономно, без подключенного блока питания, в этом случае система будет функционировать до того момента, как разрядятся оба аккумулятора. Переключение режимов работы аккумуляторов, их безопасное функционирование и отслеживание уровня зарядки и критической разрядки — все эти функции обеспечивает система контроля. На передней панели Reed Source 12V имеются два индикатора, отображающие состояние батарей. Так же на передней панели расположен выключатель и два выходных разъема, отдающие каждый по 12 Вольт постоянного тока.









Паспортные данные:

Входное напряжение: 18 вольт постоянного тока, для питания Reed Source 12V используется внешний блок питания на 100-240 вольт

Тип аккумуляторов: никель-металлгидридные (NiMh)

Емкость аккумуляторов: 2.2 А/ч (суммарно 4.4 А/ч)

Выходное напряжение: 12 Вольт постоянного тока

Максимальная выходная сила тока: 1.5 А







Сборка тонарма













Материал для трубки тонарма







Есть самые разные мнения и взгляды на то, какой материал является оптимальным для изготовления трубки тонарма. Это может быть металл, углеволокно, или дерево, как в случае с тонармами Reed. Прежде чем выбрать дерево, и не только дерево, а определенные сорта древесины, мы провели серию исследований, чтобы иметь научное подтверждение своего выбора. В пересказе этот материал может помочь и вам понять, как различные материалы влияют на звук.





















Рис. 1 показывает, почему звучание зависит от материала трубки тонарма (а качество звучания проигрывателя в целом от материала мата).

Рис. 1. Акустические вибрации распространяется через звуковую систему

Если рассмотреть проигрыватель виниловых пластинок как систему, то становится ясно, что в любом, даже самом идеальном проигрывателе происходит некая циркуляция резонансных эффектов от работы мотора и подшипника. И трубка тонарма непосредственно участвует в распространении этих резонансных колебаний. Или не участвует. Точнее, участвует всегда, но как и в какой степени, вот в чем вопрос. Точно так же в эти процессы вовлечены стол проигрывателя, диск и даже мат, расположенный между диском и пластинкой.

Для исследования различных материалов нам пришлось построить специальный тестовый стенд, позволивший измерить происходящие при участии трубки тонарм процессы.









Рис. 2. Схема устройста для тестирования материала трубок тонармов

Мы протестировали следующие материалы:









Western redcedar,

Ebony Macassar,

Cocobolo,

Pernambucco,

Pao Ferro,

Panzerholtz (Tankwood)

Zirocote

Wenge.

Для чистоты эксперимента в тестируемую группу были добавлены трубки из алюминия и углеволокна











Результаты измерений можно увидеть на графиках, по ним очевидно видно, что демпфирующие свойства одних сортов дерева близки к идеальным (Teak, Wenge и Zirocote), они не имеют ярко выраженной резонансной частоты, другие же несколько хуже. Позже тестовые прослушивания прототипов полностью подтвердили результаты, полученные при помощи измерений. Тонармы с трубками из Redcedar and Pernambucco обладают очень открытым, воздушным и глубоким звучанием. В то же время, практически идеальный Panzerholz получил довольно разные оценки аудиофилов.







Концепция тонармостроения REED





Тонарм с головкой звукоснимателя это одновременно механическая, акустическая и электрическая система. Набор параметров определяет то, какими будут характеристики тонарма. А значит и звук будет зависеть от этого множества параметров и составляющих.

Основные параметры, или составляющие звука тонарма:

1. Эффективная длина

2. Эффективная масса

3. Момент инерции

4. Акустическое демпфирование трубки тонарма

5. Сопротивление внутренней проводки

Рассмотрим эти параметры подробнее.

1. Эффективная длина — в случае тонармов Reed она может варьироваться от 9 до 12 дюймов.

2. Эффективная масса

Это очень существенный параметр для подбора головки звукоснимателя и ее согласования с тонармом. Суть в том, что собственная резонансная частота должна быть в диапазоне 8-12 Гц, иначе рассогласование будет влиять на звук. Рассчитать резонансную частоту тонарма можно по формуле:

где:

frez — собственная резонансная частота тонарма

mef — эффективная масса

mc — вес головки звукоснимателя

ms — вес крепежа — винтов, гает, проставок

c — податливость иглодержателя головки звукоснимателя

Эффективная масса тонармов Reed в зависимости от модели и комплектации варьируется от 10 до 22 грамм, а это указывает на то, что тонармы совместимы с большинством моделей головок звукоснимателя.

3. Момент инерции

Момент инерции тонарма It складывается из двух составляющих, момента инерции головки звукоснимателя Ic и момента инерции противовеса Iw. (It)=(Ic)+(Iw)

Обычно момент инерции противовеса как минимум в 10 раз меньше момента инерции головки звукоснимателя, то в расчетах этим значением можно пренебречь.

Момент инерции головки звукоснимателя может быть рассчитан по следующей формуле:

(Ic)=(mc+(mef /2))*lef 2

где

mc — вес головки звукоснимателя

mef — эффективная масса тонарма

lef — эффективная длина тонарма

Наилучшие результаты получаются тогда, когда Ic менее 20000 г*см2.

В тех случаях, когда пластинка идеально-ровная момент инерции не имеет особого значения, но если есть искривления, нарушения геометрии то на скорости при воспроизведении даже небольшие отклонения в 0,5 мм на какое то время изменяют параметры работы тонарма, так как по сути правильные настройки оказываются несоответствующими действительности.

4. Акустическое демпфирование трубки тонарма

Во время воспроизведения пластинки головка звукоснимателя происходит не только точное преобразование снятого рельефа дорожки в электрический сигнал, но так же возникают колебания частей головки. Эти колебания могут передаваться по конструкции тонарма, переотражаться и возвращаться к головке, так же к ним могут прибавляться внешние акустические воздействия на трубку тонарма.

Избавится от этих явлений можно двумя способами. Первый — увести все в одну сторону, на корпус проигрывателя, на стойку и дальше. В случае с вибрациями диска проигрывателя хорошо известна тенденция увеличения массы диска, корпуса. Но с трубкой тонарма поступить подобным образом сложно, к тому же она неплохо изолирована от остальной конструкции поворотным узлом.

Второй способ — подбор конструкции и материала трубки тонарма. В случае с тонармами Reed мы подобрали такую форму и такие материалы, которые экспоненциально гасят колебания и не дают им распространяться. Выбранные сорта дерева хорошо подошли для этих задач, что было подтверждено измерениями.

5. Сопротивление внутренней проводки

Это важный показатель, особенно в случае использования низковыходных MC-головок. Трансформатор или фонокорректор подстраивается обычно под параметры головки, а параметры проводки при этом не учитываются, соответственно ее влияние должно быть минимальным. Мы используем кабели Stereo-Lux Musikanlagen и монтируем их без дополнительных точек спайки.





















Установочное расстояние: 251 мм

Максимальная ошибка следования канавке: +/- 0.005 градуса

Эффективная масса: 12 г (по заказу 7.5 - 15 г)

Настройка по высоте в зависимости от толщины диска проигрывателя: в диапазоне от 28 до 48 мм.

Точность настройки высоты: +/- 0.2 мм

Настройка азимута: +/- 8 градусов

Прижимная сила: 1-3 грамма

Точность встроенного уровня: +/- 1 мм/м

Питание поворотного мотора: 12 вольт постоянного тока.

Допустимый вес головок 5.5 - 19.5 г (по заказу 4 - 25 г)

В комплект поставки входит шаблон для разметки креплений тонарма при условии разности между плоскостью установки тонарма и диска не менее 29 мм.

Сменные шеллы.
