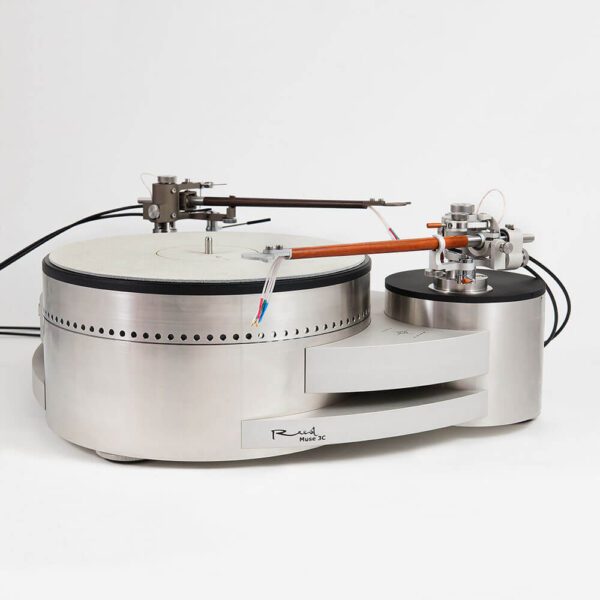

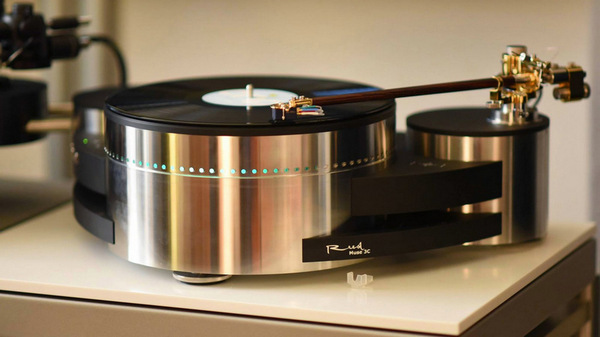

После более чем трех лет работы над идеей и бесчисленных часов работы над САПР в созданием прототипов, бесконечным программированием и тестированием в реальных условиях мы создали наш первый коммерческий проигрыватель - Reed Muse 3C. Является ли он каким-то уникальным? Ну, да! Если вы поклонник проигрывателей с фрикционным приводом (знаменитый Garrard сделан именно так), или если вы считаете, что правильный способ создания проигрывателей - это использование пары двигателей и ремня, Reed Muse 3C должен привлечь ваше внимание.















Благодаря его уникальной и инновационной конструкции, вы сможете за 5 минут превратить проигрыватель с фрикционным приводом в машину с пасиковым приводом.

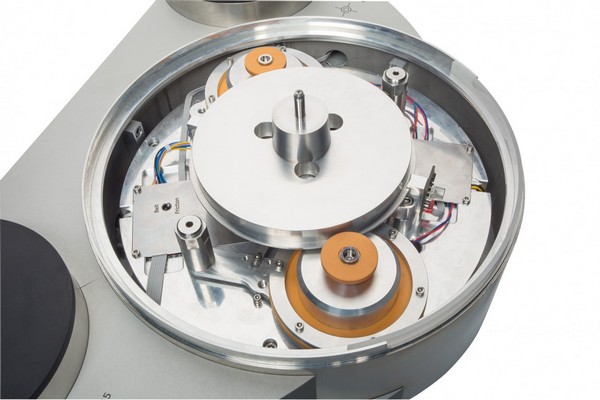

Что находится внутри нашего стола?


После длительных экспериментов и создания прототипов мы пришли к решению использовать в качестве главной оси упорный шарикоподшипник обратного скольжения. Шарик подшипника изготавливается либо из стали, либо из керамики, а боковая стабильность достигается за счет использования очень прочного и малошумного полимерного подшипника скольжения. Симметричная система привода разработана таким образом, чтобы избежать радиальной нагрузки на подшипник, следовательно, минимизировать возможный механический шум и обеспечить долговечность главного подшипника.

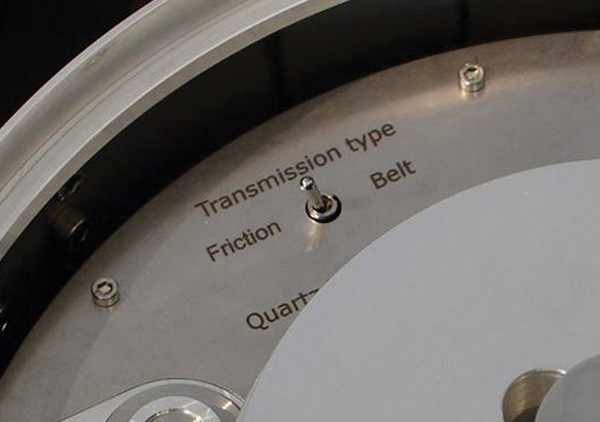

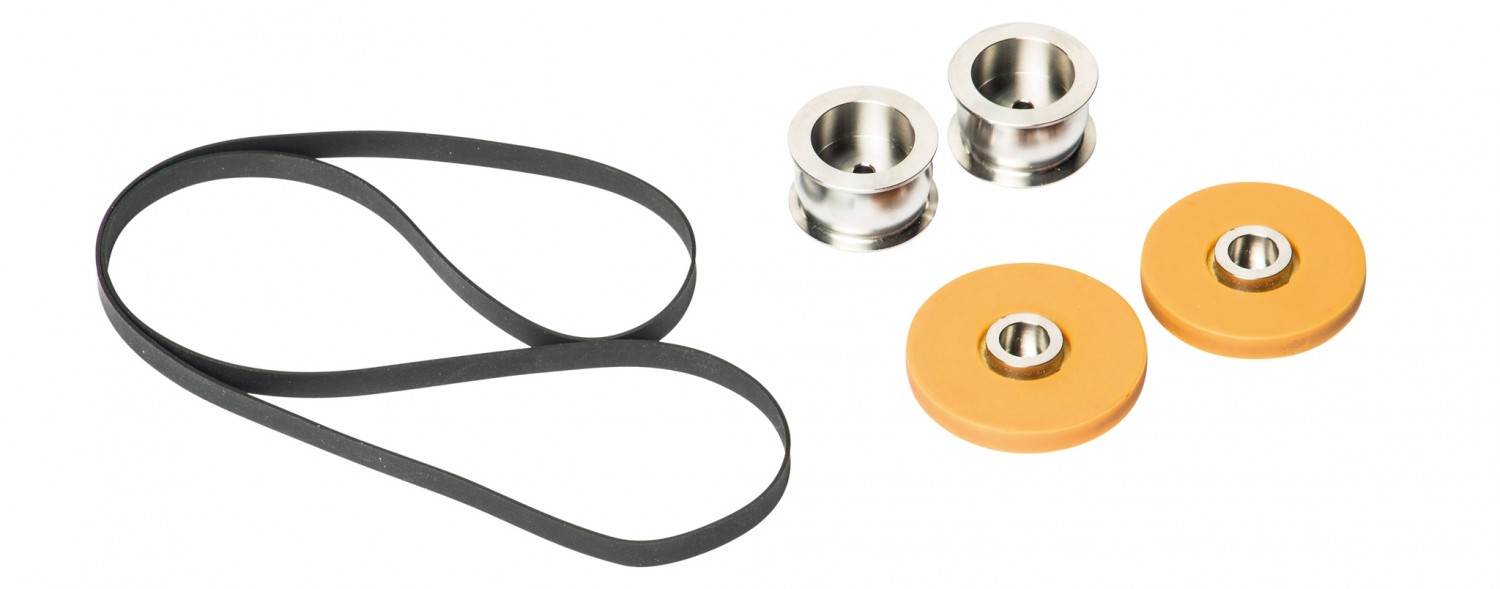

Muse 3C приводится в действие двумя двигателями постоянного тока и по своей конструкции является фрикционным приводом, однако его главной инновацией является возможность преобразования в систему с ременным приводом за считанные минуты путем замены тяговых роликов и надевания ремня (и, конечно, установки переключателя в правильное положение). Для предотвращения возможных механических вибраций мы используем тяговые ролики (фрикционные или ременные) разного диаметра, вращающиеся с разной скоростью и имеющие математически не кратные диаметры диаметру ведущего диска. Скорость вращения диска стабилизируется системой фазовой автоподстройки (PLL) на основе кварца, поэтому отклонение средней скорости зависит исключительно от параметров кристалла кварца. Привод проигрывателя оснащен механической и электронной системами защиты.

Поворотный стол также оснащен электронным инклинометром (электронный уровень, предназначенный для измерения угла наклона/наклона поворотного стола), который позволяет пользователю добиться идеального горизонтального выравнивания без использования дополнительных инструментов.

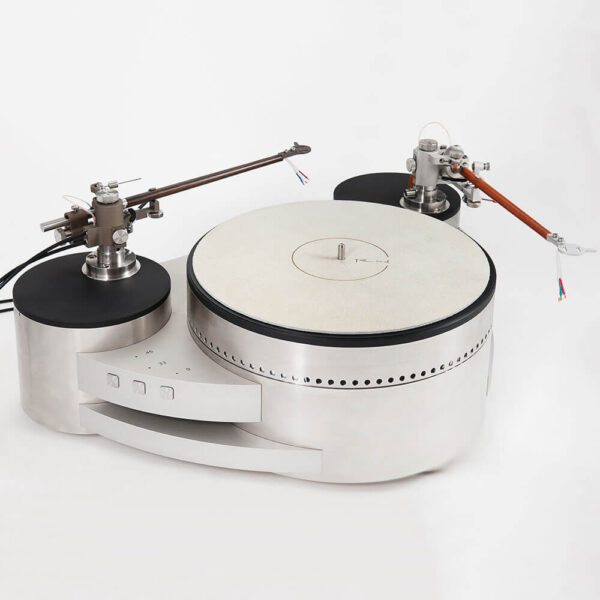

Проигрыватель может быть оснащен одним или двумя тонармами с эффективной длиной от 9,5 до 12 дюймов.

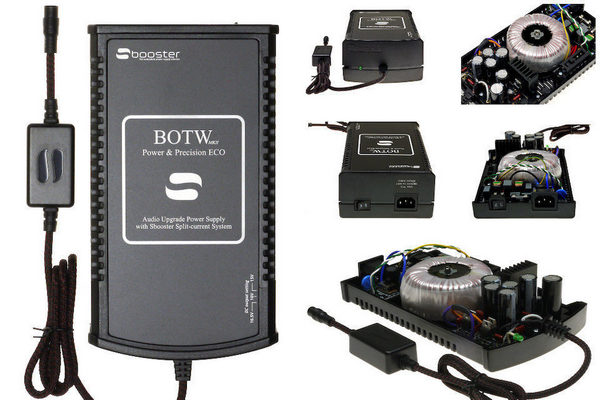

Reed Muse 3C комплектуется аудиофильским блоком питания от Sbooster

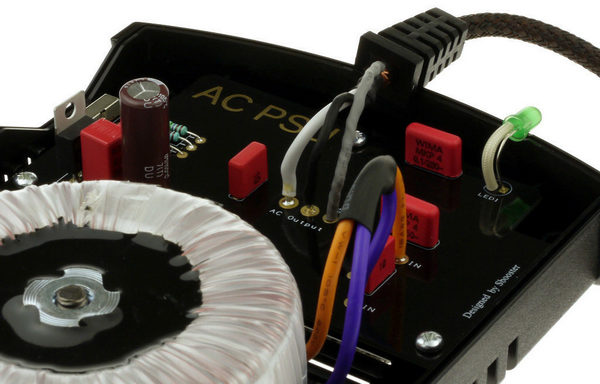

Рабочее напряжение каждого из блоков питания ясно из его названия. В основе устройств — эффективный тороидальный трансформатор. Как утверждается, отдельное внимание было уделено электростатическому и радиочастотному магнитному экранированию, дополнительным экранированием оснастили и кабели. Это логично для устройства, работающего с источниками слабых аналоговых сигналов.











На входе в схему каждого из модулей стоит двухступенчатый сетевой фильтр с заземляющим дросселем. Блоки питания оснащены точной системой стабилизации, защитой от превышений напряжения на входе, от короткого замыкания и от перегрева. В этом блоке питания применили качественные комплектующие, в сетевом фильтре стоят полипропиленовые пленочные конденсаторы. Контакты сделаны из механически обработанной позолоченной латуни.











История бренда Reed



Компания “Tonearms.lt” расположена в Литве и в ней трудятся только пять человек, включая владельца и основателя, Видмантаса Триукаса.

Видмантас Триукас — радио-инженер, которому в прошлом довелось поработать в самых разных областях, начиная с разработок аудио-аппаратуры и заканчивая исследованиями в области ракетостроения. В последнем случае Видмантас изучал акустические и ультразвуковые эффекты, возникающие при работе реактивных двигателей баллистических ракет дальнего радиуса действия, и работа принесла ему три патента на собственные изобретения.

Кроме технического образования и соответствующего увлечения Видмантас большой ценитель искусств, в 1980-1982 годах он изучал историю искусств в Санкт-Петербурге.

В 1987 году Видмантас с несколькими друзьями, коллегами по аудио-увлечению построил музыкальную систему, состоявшую из проигрывателя виниловых пластинок, усилителя с корректором и акустики. Эта система была показана на одной из технических выставок в Москве и получила бронзовую медаль в категории «аудио» за ряд примененных конструкций и схем, таких как система автоматического контроля скорости проигрывателя и усиление с очень низким уровнем линейных искажений.







В начале 90-х годов Видмантас на время отошел от занятий техникой и занялся бизнесом, не имевшим отношения к аудио аппаратуре, но не отказался от своего главного увлечения. Идея совместить свои знания, навыки, опыт и увлечение начала воплощаться в 2007 году, когда после года экспериментов из серии прототипов появился на свет первый серийный тонарм Reed. Прошло не так уж много времени, и сейчас в каталоге компании Reed три модели тонармов, обладающих необычным качествами и отмеченных рядом премий и наград, исключительный по свойствам и конструкции проигрыватель виниловых пластинок и некоторое количество аксессуаров для тонармов. Технику Reed отличают скрупулезный подход к проектированию и впечатляющая техническая сложность, сочетающиеся с высоким качеством исполнения





Роликовый двухмоторный

Скорости вращения: 33 1/3, 45, 16 и 78 оборотов в минуту. Возможность ручной настройки скорости 33 1/3 и 45 оборотов

Система стабилизации скорости: кварц на основе фазовой автоматической подстройки частоты (ФАПЧ)

Максимальное отклонение скорости: 0,05%

Блок питания Sbooster: постоянного тока, с сетевым адаптером на 100-240 вольт или опциональный батарейный блок питания Reed Source 12V

База для установки тонарма: одна стандартная база, возможны различные варианты типов креплений для тонармов с эффективной длинной от 9,5 до 12 дюймов

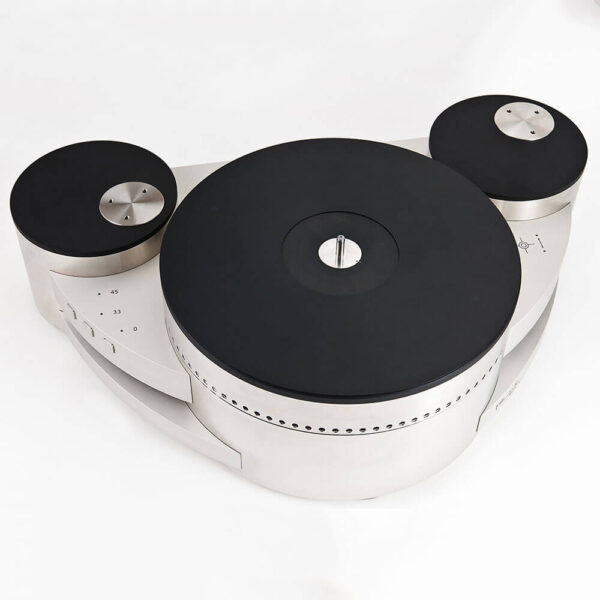

Возможность установки двух тонармов

Размеры (ШхВхГ): 550 x 420 x 240 мм

Вес: 25 кг

Размеры упаковки (ШхВхГ): 650х520х350 мм

Вес в упаковке: 29 кг
