Дьявол в деталях

Чистое цифровое звучание

Дьявольски броский

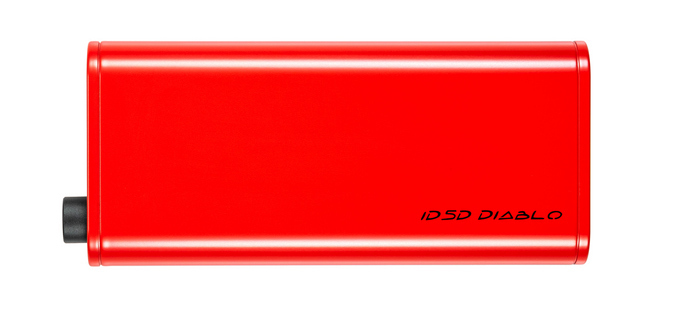

iDSD Diablo, с его новым превосходным дизайном и ярко-красной отделкой, с гордостью занимает лидирующие позиции в нашем ассортименте портативных / переносных ЦАП / усилителей. Он создан для любителей чистого звука - настоящих ценителей наушников, которые жаждут чистого, безупречного звучания.

Подобно гоночному автомобилю, созданному для бескомпромиссной скорости, iDSD Diablo не требует настройки звука, а также возможности подключения по Bluetooth, чтобы сосредоточиться на мощи чистого звука. Приготовьтесь к захватывающей поездке, так как она будет лучшей при прослушивании в любых доступных наушниках.

Проще говоря, iDSD Diablo - наш лучший портативный усилитель, созданный для обеспечения звука наивысшего уровня.





"Идеально точно" коварный

Мы используем два чипа ЦАП Burr-Brown и новый 16-ядерный чип XMOS для обработки данных, получаемых через цифровые входы USB и S / PDIF.

Это означает, что iDSD Diablo может обрабатывать до PCM 768, DSD 512, 2xDXD. И PCM, и DSD остаются «битовыми».

Он также обеспечивает полное декодирование MQA! Ознакомьтесь с нашим руководством по настройке MQA (с использованием широко известного NEO) для Tidal, Roon и Audirvana здесь.

А с форматом MQA, доступным теперь через S / PDIF, вы можете использовать любые компакт-диски MQA в своей коллекции.



Позитивно чистый

Симметричная, дифференциальная аналоговая схема снижает шум и перекрестные помехи на все тракте сигнала за счет полного разделения левого и правого каналов. IDSD Diablo извлекает выгоду из дальнейших усовершенствований нашей сбалансированной, симметричной топологии двойного моно с короткими прямыми трактами сигнала. Мы называем эту технологию PureWave.

Отрицательная обратная связь используется в схемах усилителя для сравнения выходного сигнала с входным и исправления ошибок. НО есть недостатки. iFi превращает негатив в позитив с технологией OptimaLoop.

Подробнее об этих технологиях читайте на сайте компании.



Дьявольски динамичный

IDSD Diablo, способный с легкостью управлять всевозможными наушниками, обеспечивает потрясающую мощность до 5000 мВт, движущую энергию и захватывающую динамику в сочетании с замечательной способностью воспроизводить мелкие текстуры и детали.

С помощью 3 настроек вы можете отрегулировать мощность и коэффициент усиления в соответствии с повседневными желаниями.

Режим Turbo - повышает динамические характеристики наушников, которые теперь не потребляют много энергии.

Режим Normal - для большинства накладных или ненакладных наушников

Режим Eco- снижает энергопотребление в соответствии высокочувствительными внутриканальными наушниками.





Власть, которая не развращает.





Стремление iDSD Diablo к чистой, безупречной производительности означает, что большое внимание было уделено цепи питания.

Питание от батареи обеспечивает сверхчистый и стабильный постоянный ток, избегая проблем, связанных с электричеством в сети - провалов, скачков и вызывающих шум загрязнений RFI / EMI. НО есть некоторые недостатки, связанные с низким выходным напряжением и непостоянным выходным сопротивлением при разряде батареи.

Эти проблемы полностью решены с помощью конструкции iDSD Diablo.

Чтобы использовать менее энергозатратные наушники, например планарные магнитные, напряжение необходимо увеличить с 3,7 В до +/- 15 В. Мы используем повышающий преобразователь, работающий на частоте 1,2 МГц - частота, выходящая далеко за пределы слышимости, которую легче фильтровать, чем типичный импульсный источник питания, что обеспечивает высокую линейность и сверхнизкий уровень шума.





Формула 1 в стиле iFi

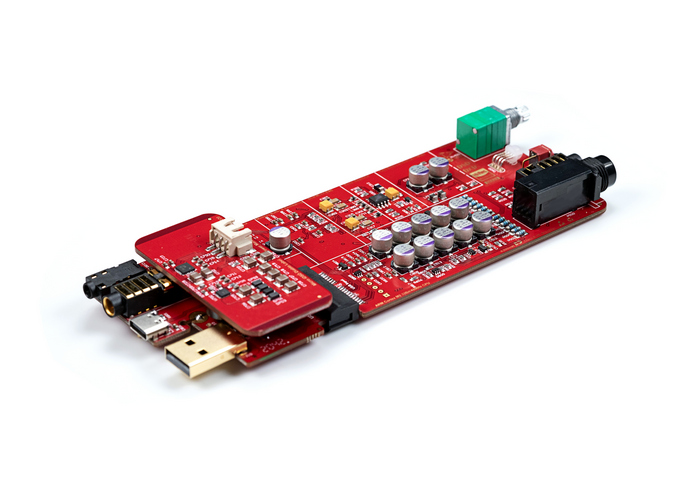

Схема источника питания с широким диапазоном частот предназначена для каждой критически важной части конструкции iDSD Diablo, с независимым линейным регулированием, обеспечивающим отличную производительность PSRR (коэффициент отклонения источника питания).





Схема источника питания с широким диапазоном частот предназначена для каждой критически важной части конструкции iDSD Diablo, с независимым линейным регулированием, обеспечивающим отличную производительность PSRR (коэффициент отклонения источника питания).

В каскаде усилителя для наушников вместо IC-стабилизаторов используются конденсаторы Panasonic OS-CON, обеспечивающие между ними 2320 мкФ.

Секция ЦАП оснащена сверхмалошумящим стабилизатором с дополнительной пассивной фильтрацией, уменьшающим гармонические искажения высокого порядка и джиттер.

Даже входной каскад USB улучшается благодаря специальному регулированию и многоступенчатой фильтрации, а микропроцессорная схема управления (часто локальный источник цифрового шума) также имеет отдельное регулирование.



Встреча с дьяволом…

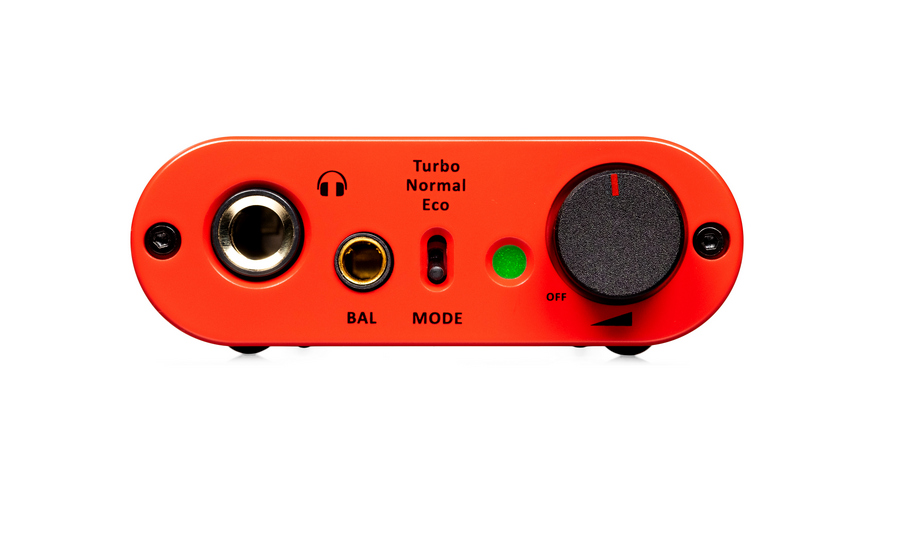

На передней панели устройства, рядом со стандартным 6,3-миллиметровым несимметричным гнездом для наушников, находится 4,4-миллиметровый выход Pentaconn для наушников, обеспечивающий сбалансированное соединение.

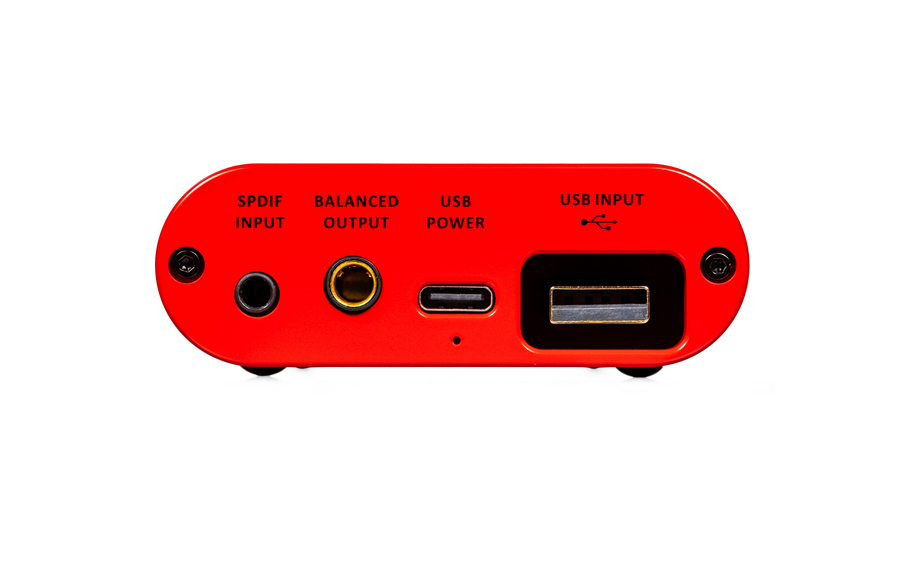

На задней панели находятся два цифровых аудиовхода: USB-A и разъем S / PDIF, который принимает как электрические, так и оптические сигналы, первый - через разъем 3,5 мм, а второй - через прилагаемый адаптер.

Вход USB-A имеет «штыревой» разъем, а не типичный порт для большей механической целостности. Также имеется отдельный порт для зарядки USB-C и балансный выход Pentaconn 4,4 мм для подключения к внешнему усилителю.

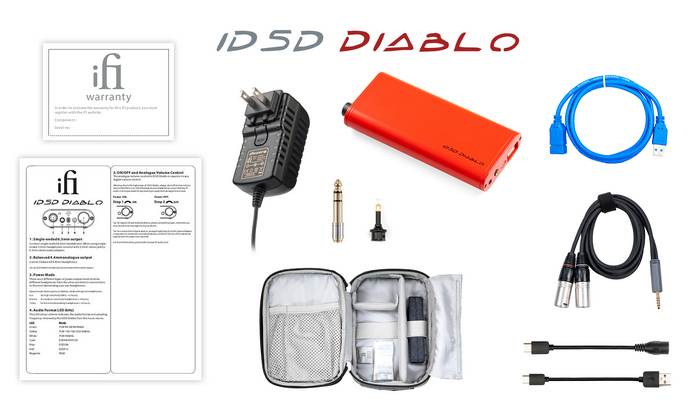

Изобилие аксессуаров





Как и положено продукту высокого класса, мы поместили целый ряд аксессуаров в роскошную сумку футляр.

Поскольку iDSD Diablo может питаться как от сети, так и от встроенного аккумулятора, мы включили наш сверхтихий, шумоподавляющий адаптер переменного / постоянного тока iPower 5V для обеспечения оптимального качества звука.

Также в комплект входит сбалансированный межблочный кабель Pentaconn на два XLR диаметром 4,4 мм для подключения iDSD Diablo к усилителю и динамикам (или паре активных динамиков) с балансными входами XLR.

Мы также добавили короткий (15 см) аудиокабель USB-C - USB-A, а также удлиненный кабель, зарядный кабель USB-C и адаптер для подключения наушников с разъемом 3,5 мм к одинарному разъему 6,3 мм. закончился вывод.





Особенности:



Набор микросхем Burr-Brown True Native® означает, что форматы файлов остаются неизменными или «идеальными». Это означает, что вы слушаете музыку так, как задумал исполнитель, в том формате, в котором она была записана















В iFi мы широко используем Burr Brown в своих продуктах, выбрав его за естественное звучание «музыкальности» и архитектуру True Native. Наш опыт работы с этой ИС означает, что мы знаем, как извлечь из нее максимум пользы.

16-ядерный чип XMOS обрабатывает аудиоданные, полученные через цифровые входы USB и S / PDIF.

Этот новый микроконтроллер XMOS с малой задержкой значительно увеличил вычислительную мощность. По сравнению с восьмиядерными чипами текущего поколения, эта новая 16-ядерная ИС обеспечивает вдвое большую тактовую частоту (2000MIPS) и в четыре раза больше памяти (512 КБ), а также соответствует новейшему стандарту SuperSpeed  USB.

Группа цифровых разработчиков iFi запрограммировала прошивку XMOS для оптимизации качества звука и обеспечения идеальной работы с ЦАП Burr-Brown.











MQA (Master Quality Authenticated) поддерживается через входы    USB и S / PDIF с полным декодированием файлов MQA до 384 кГц благодаря вычислительной мощности нового 16-ядерного чипа XMOS.

Узнайте, как настроить декодер MQA через Tidal, Roon и Audirvana на сайте..

Это означает, что полный процесс декодирования «трехкратного развертывания» выполняется внутренне, в отличие от только окончательного развертывания в типичной манере рендереринга для MQA.



В глобальном масштабе MQA стал важным фактором для любого комплексно оснащенного ЦАП. Он доступен с приложениями Tidal Masters, Audirvana и Roon.

Дизайн симметричной дифференциальной аналоговой схемы давно известен своей способностью уменьшать шум и перекрестные помехи на все тракте сигнала за счет полного разделения левого и правого каналов.











PureWave - это новая балансная симметричная двойная моно топология с короткими прямыми трактами сигнала. Название указывает на чистоту звука, достигаемую благодаря исключительной линейности и бесконечно низким уровням шума и искажений.



















«Отрицательная обратная связь» используется в схемах усилителя для сравнения выходного сигнала с входным и исправления ошибок с целью управления усилением и уменьшения искажений.

Что касается качества звука, это положительно; НО обычно применяемая универсальная глобальная отрицательная обратная связь 'может также выявить различные проблемы наряду с решением других - искажение сигнала ошибки, фазовые сдвиги, групповая задержка и т. д., которые отрицательно повлиять на качество звука.

Мы осознали, что различные части схемы выигрывают от специально оптимизированных компонентов обратной связи, и разработали систему отрицательной обратной связи, которая намного точнее, чем обычная. Это включает в себя несколько путей обратной связи вместо глобального цикла, каждый из которых оптимизирован для определенной функции и работает синергетически с другими для обеспечения оптимальной общей производительности.





В цифровой сцене применяются обширные технологии устранения джиттера, в том числе наши фемто точный задающий генератор GMT (Global Master Timing) и интеллектуальный буфер памяти. Это представляет собой полностью готовое к использованию систематическое цифровое решение, которое решает проблему джиттера раз и навсегда.











Важным аспектом схемы является ее прямая связь (без разделительного конденсатора), достигаемая без традиционно применяемого сервопривода постоянного тока.
