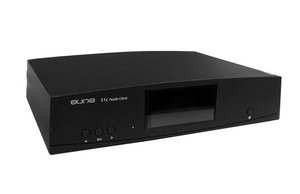

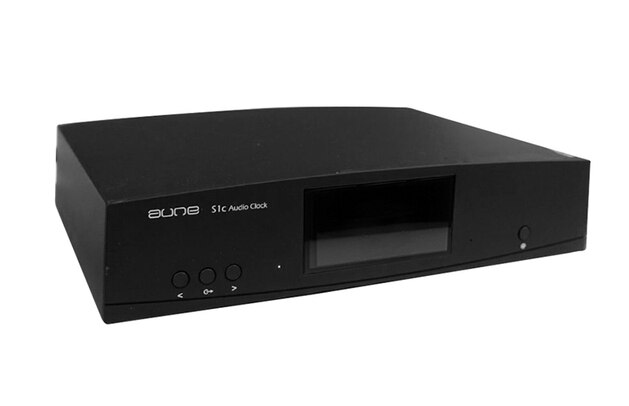

Aune S1c Pro Audio clock Black
на складе
КРАТКОЕ ОПИСАНИЕ. Внешний задающий генератор с малым уровнем шумов и джиттера, а также высокой точностью
227 480 руб.
Функциональные особенности







Компания Aune (Wuhan AO LAI ER Technology Co. Ltd) является одной из первых в Китае сфокусированной на рынок высококачественных цифровых аудио компонентов.  Компания Aune занимается собственной разработкой и производством на базе интегрированного предприятия, с высококлассной командой дизайнеров, отличной командой оперативного управления. Полный спектр научно-технических инноваций компании постоянно реализуется в различные решения в области высококачественного цифрового аудио.

Компания Aune первая запустила освоение и разработку цифрового аудиоплеера в Китае, а также запустили проект по реализации поддержки в плеере 32 бит/192 кГц передового декодера и периферийных продуктов. Компанией была проведена большая работа по поддержки развития персональных компьютеров вокруг традиционного аудио оборудования и в результате был разработан высококачественный USB декодер и традиционный CD проигрыватель.

В дополнение к инновациям R & D, от производства до обслуживания клиентов, от производства продукции до руководства пользователя, каждая деталь Aune стремиться к совершенству. Компания Aune твёрдо верит, что "стремление к совершенству" бесконечно. Между тем с 2004 года, крупнейшее китайское сообщество аудиотехнологий - HIFIDIY.NET с почти 1000000 членами, помогло компании Aune сосредоточиться, чтобы стать крупнейшим китайским аудио сайтом и сообществом. Это фундамент бренда Aune, благодаря чему бренд Aune имеет широкое влияние в китайском сообществе и получил многочисленные награды.













История компании Aune



"Aune" - это бренд крупнейшего китайского сообщества аудиотехнологий HIFIDIY.NET (2004-2014), который имеет десятилетнюю историю. За последние десять лет Компания Aune накопила большое количество отличных разработок. Высокая производительность и высокое качество - это цель компании Aune, это первый официальный выход в Россию, надеемся, что продукция Aune принесёт вам счастье!

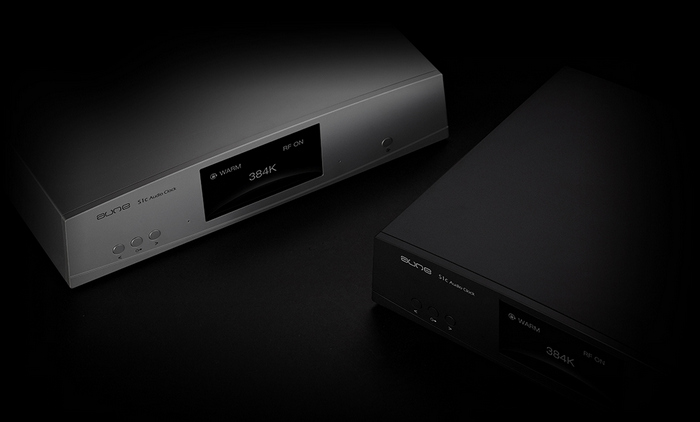

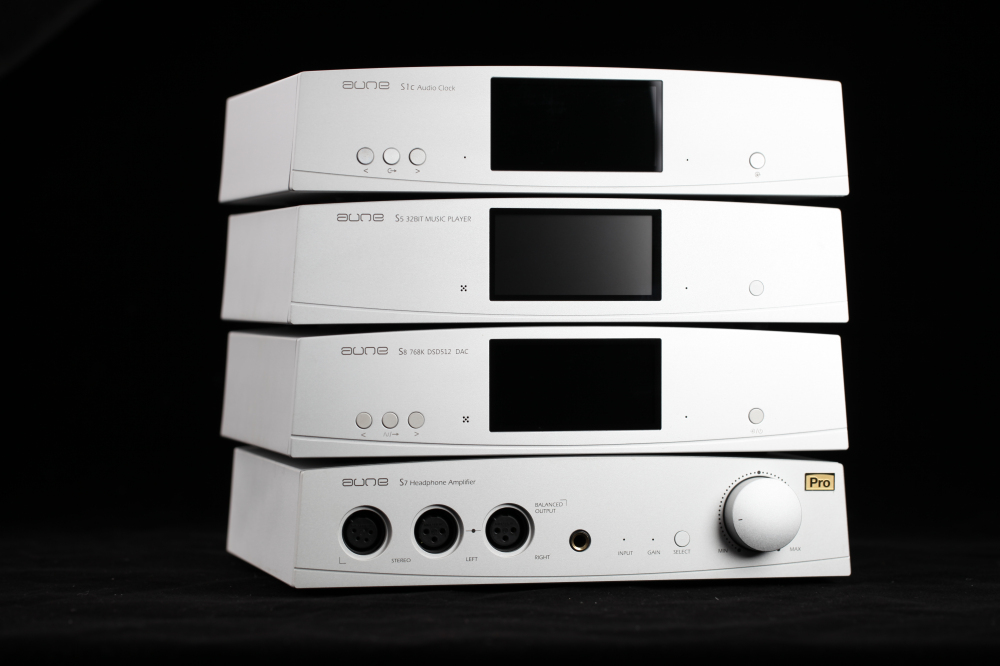

Aune S1C Audio clock









Компания Aune, известный производитель высокопроизводительного аудиооборудования, объявила об официальном выпуске своего нового продукта - аудиочасов Aune S1c. По словам компании, аудиочасы Aune S1c - это высокопроизводительные аудиочасы с низким уровнем шума и джиттера.

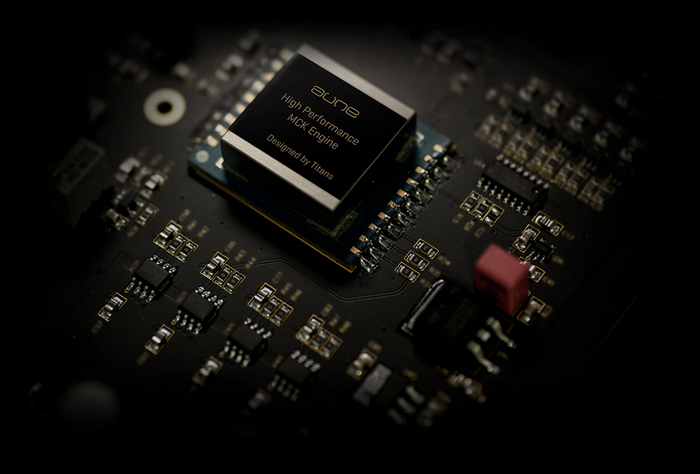

Aune S1c - это высокоточный тактовый генератор, в котором используется разработанный компанией Titans Audio Lab генератор частоты FS-1 в паре с оптимизированным аудио OCXO. Генератор частоты FS-1 устраняет артефакты, вызывающие джиттер, и обеспечивает высокое качество синхронизации и звука от цифровых аудиоисточников.







Высокоточный источник синхронизации

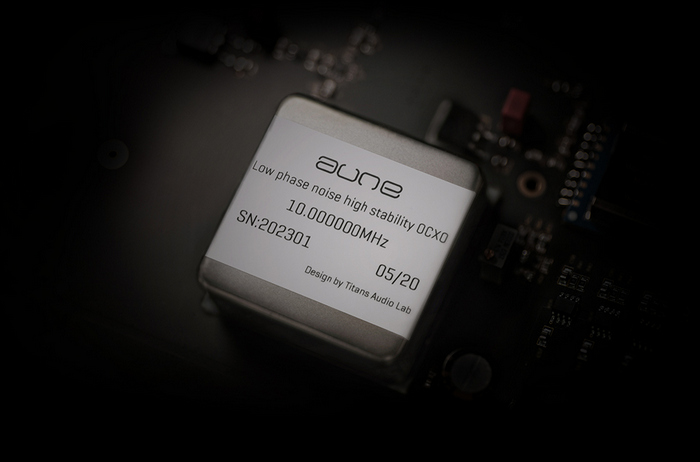

В Aune S1c используется разработанный на заказ сверхнизкошумящий аудио генератор тактовых импульсов. OCXO специально оптимизирован для аудио, чтобы обеспечить высочайшую точность.



Творческий подход для архетектуры схемы изоляции



Aune S1c позволяет избежать помех от тактовых генераторов и цепей управления благодаря тщательно разработанной схеме развязки. Специально разработанная схема разделяет питание и сигнал. В результате устраняются электрические шумы и гарантируется идеальная работа тактовой схемы.







Качественные выходные разъемы

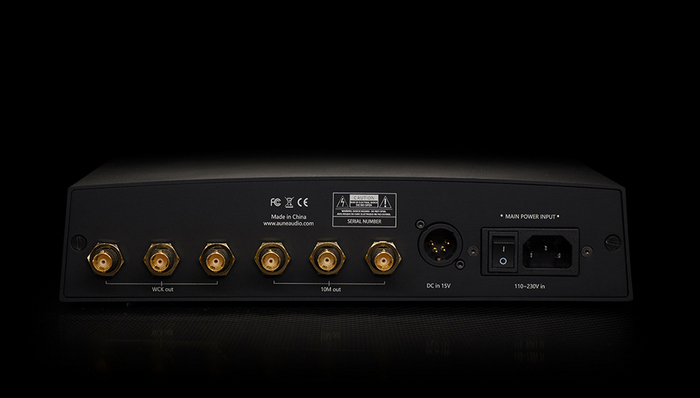

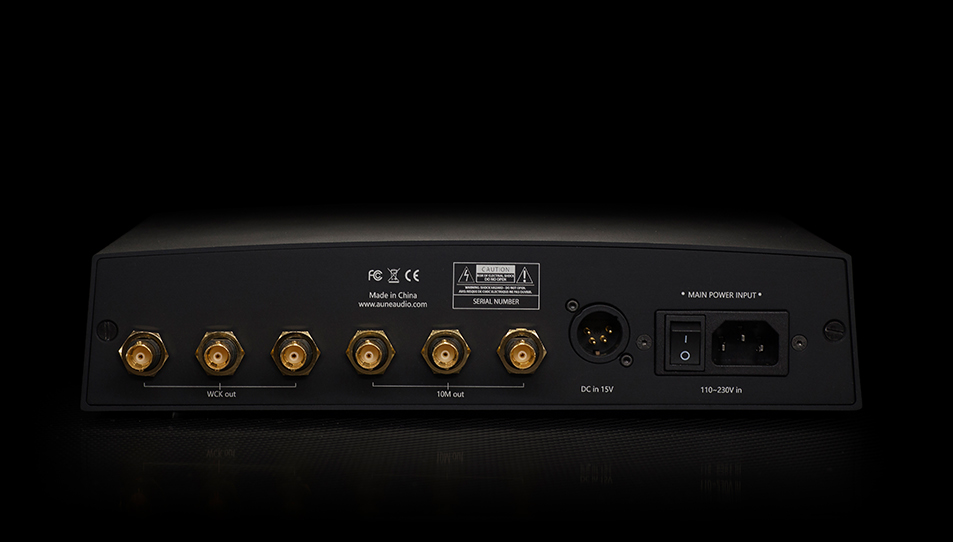

Aune S1c имеет три выхода 10 МГц и три выхода WCK. Три выхода 10 МГц используют гибкую технологию адаптивного Z для обеспечения совместимости с различными входными устройствами с входным сопротивлением 50Ом, 75Ом и даже 10кОм. Выход WCK соответствует сопротивлению 75Ом.









ИСТОРИЯ ДЖИТТЕРА





ГЛАВА ПЕРВАЯ



Некоторые говорят "биты есть биты", потому что когда вы копируете файл или CD на свой компьютер, все "нули" и "единицы" идеально дублируются от источника к месту назначения, и это не должно иметь значения, используете ли вы для чтения CD-Rom за 20 долларов или высококлассный транспорт за 20 000 долларов.

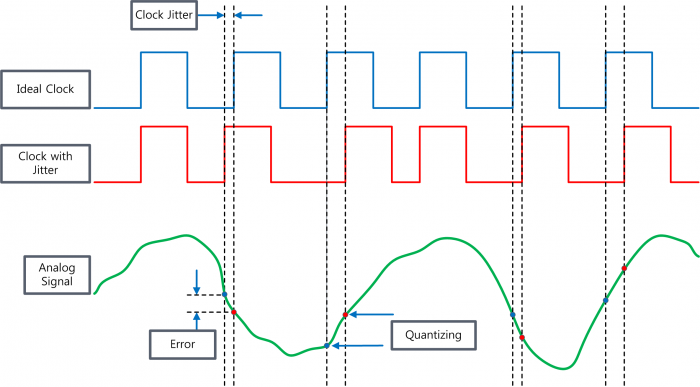

Но когда речь идет о цифровом аудио, требуется не только точное считывание каждого бита, но и точная синхронизация между битами. Ошибка синхронизации, в основном известная как "джиттер", ухудшает цифровой звук как минимум по четырем причинам:

 (1) транспорт/лазер следуют временным инструкциям микросхемы синхронизации, чтобы получить показания с компакт-диска (или с USB-накопителя, или из сети). Если микросхема синхронизации не точна, у вас джиттер №1.

 (2) когда транспорт/лазер выполняют считывание, некоторые механические колебания (колебания скорости вращения двигателя, сетевая задержка и т.д.) дадут вам джиттер #2.

 (3) когда транспорт посылает цифровой сигнал на ЦАП через SPDIF (Sony/Philips Digital InterFace), вы получаете джиттер #3 из-за проблем, присущих протоколу SPDIF.

 (4) когда цифровой сигнал поступает на ЦАП, он часто фильтруется и изменяет форму перед цифро-аналоговым преобразованием. Этот процесс дает джиттер №4.

Подключая обычный транспорт (например, DVD-плеер, компьютер или стример) к обычному ЦАПу, вы слушаете джиттер #1 + #2 + #3 + #4, что является большим количеством джиттера. В разных системах каждый джиттер "весит" по-разному, но в отличие от аналоговых искажений, один джиттер не может быть погашен другим джиттером, он обычно усиливается последующим джиттером.















ГЛАВА ВТОРАЯ



Word clock, такие как Aune S1C, уменьшат джиттер #1. Проще говоря, хорошие часы ничем не заменить. Многие аудиофилы считают, что часы вызывают привыкание и становятся незаменимыми после включения в цепь воспроизведения. Существуют устройства, которые принимают синхронизацию word clock или master clock, мы настоятельно рекомендуем использовать внешние master clock, но они будут значтельно дороже.

 Сверхмощный CD-транспорт, такой как механизм VRDS NEO от Esoteric, уменьшит джиттер #2. Во времена расцвета CD-транспортов разные компании пробовали различные стратегии для создания прочных и точных механизмов приводов: "стабильная пластина" от Pioneer, "фиксированный лазерный пикап" от Sony, "ременный привод" от CEC - это лишь несколько примеров фундаментального мышления, в то время как все больше компаний, не имеющих возможности создать свой собственный транспорт, предпочитают усиливать готовые устройства тяжелыми субшасси, большими дисковыми шайбами и уменьшающими дифракцию зелеными лампами.


 Располагая транспорт и ЦАП в одном корпусе, вы уменьшите джиттер №3, отказавшись от SPDIF. Некоторые инженеры считают, что SPDIF - это такое зло, при котором у вас никогда не должно быть отдельного ЦАП, а способ избежать SPDIF - это использовать интерфейс I2S (на разъеме HDMI), который передает информацию о тактовой частоте в целости и сохранности, по крайней мере, теоретически.

Используя Field Programmable Gate Array (FPGA) и программно управляемый алгоритм, вы уменьшите джиттер #4 и преодолеете некоторые проблемы, заложенные в чипе ЦАП. Некоторые люди предпочитают звук NOS микросхем ЦАП (PHILIPS TDA1543, например), потому что они не так сильно "загрязняют" входящий сигнал, как современные микросхемы, которые делают много фильтрации и апсемплинга.





ГЛАВА ТРЕТЬЯ



Теперь, имея некоторое глубокое представление о джиттере, давайте рассмотрим некоторые распространенные стратегии, которые в прошлом создавали мифы:

Сильно модифицированный Oppo 105, модификация стоимостью $3000 замена твердотельного выходного каскада на ламповый, что не устраняет ни один из вышеупомянутых джиттеров #1/2/3/4, а только пытается использовать окраску ламп, чтобы скрыть дрожание цифрового звука.

 Цифровые кабели значительно изменяют звук, потому что они "модифицируют" Jitter #3 и регулируют количество "зла SPDIF", не исправляя его. Поэтому "лучший" цифровой кабель в одной системе может звучать плохо в другой.

Некоторые люди думают, что асинхронный ЦАП, который буферизирует/перезагружает входящий цифровой сигнал, решит всю проблему джиттера... однако это просто наивно. В большинстве случаев буфер уменьшает один джиттер и добавляет другой, в итоге вы получаете другой звук, но не обязательно лучший.

Поскольку все больше аудиофилов переходят на стример/сервер вместо CD-транспорта, многие считают, что стример/сервер звучит лучше, чем вращающийся компакт диск. Это правда только потому, что точный вращающийся механизм очень дорог в изготовлении. Но в современной системе все цифровые источники, независимо от того, используете ли вы стример, сервер или транспорт, получат преимущества от высококлассного внешнего задающего генератора частоты Aune S1C Audio clock.





ГЛАВА ЧЕТВЕРТАЯ


В идеальной конфигурации у вас будет:

Aune S1C Audio clock -> транспорт/сервер/стример -> Реклокер Helen Titans Audio Lab -> ЦАП FPGA.

  • Aune S1C Audio clock минимизирует джиттер #1.
  • Высококлассный транспорт/сервер/стример минимизирует джиттер №2.
  • Реклокер Helen Titans Audio Lab минимизирует джиттер #3, особенно через соединение I2S/SMA.
  • ЦАП FPGA минимизирует джиттер #4.

Спасибо, что дочитали до этого места, это действительно становится сложным, не так ли? Но нет никакого способа обойти, если вы хотите получить цифровую систему SOTA, которую компания Titans Audio Lab совместно с Wuhan Ao Lai Er Technology Co. ( Aune ) планирует предоставить в ближайшее время.





Технические характеристики



Варианты вывода:



  • Цифровой выход синхронизации: Коаксиальный/BNC



Частота синхронизации:

  • 3 выхода BNC - WCK(1-8Fs) (Fs = 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176,4kHz, 192kHz, 352,8kHz и 384kHz
  • 3 выхода BNC - 10MHz. Сигнал клокирования SQARE (Квадрат)



Время нарастания:  < 2ns



Поднесущее напряжение на выходе: 1,57В



Устойчивость звука: < 5ppt



Форма синусоиды: квадрат

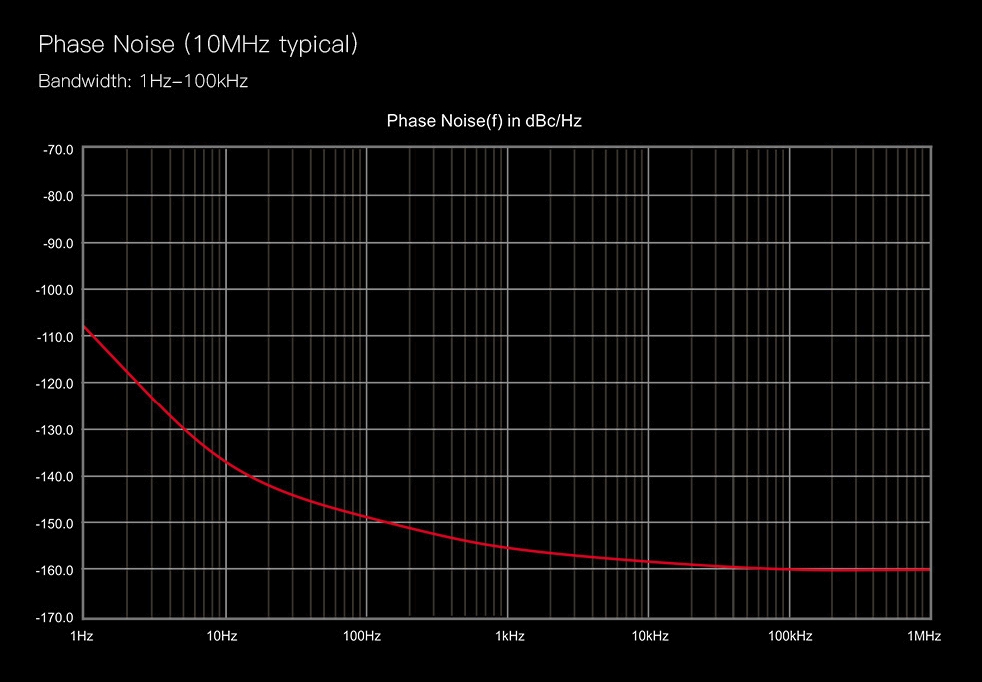

Фазовый шум на выходе 10MHz:

< -100dBc @ 1Hz Offset

< -130dBc @ 10Hz Offset

< -140dBc @ 100Hz Offset

< -150dBc @ 1kHz Offset

< -158dBc @ выше 10kHz Offset



Джитер: < 100Fs BW 10Hz-100kHz



Точность частоты: < 0.02ppm



Время прогрева:

  • Базовый прогрев до включения 5 минут
  • Полный прогрев 60 минут



Рекомендуемая температура окружающей среды: 15°C - 35°C

Питание - 220В

Внешний блок питания (опционально) - 15В 2А

Размер - 288 x 211 x 63мм
