Основанная в 2011 году опытными аудиоинженерами, компания Cen.grand Digital Media Technology Co., Ltd. специализируется на разработке и производстве hifi оборудования. Компания стремимся продолжить своё наследие в производстве аудиовизуальных продуктов, которые адаптируются к потребностям и желаниям развивающегося рынка. Как компания, имеющая большой успех на китайском рынке, она активно выходит на мировой рынок с своими уникальными продуктами.



Собственная комната тестирования компании Cen.grand







9i-92SA III（Third Generation）

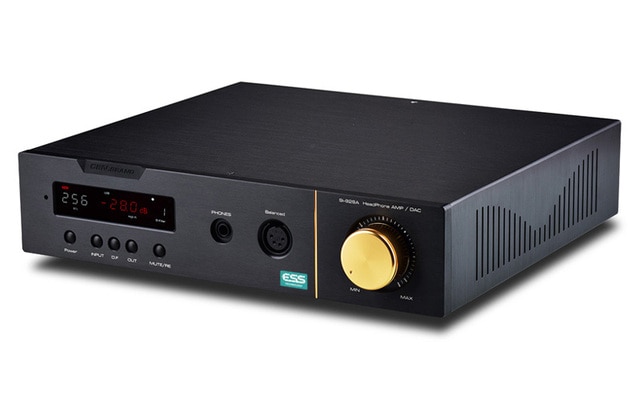

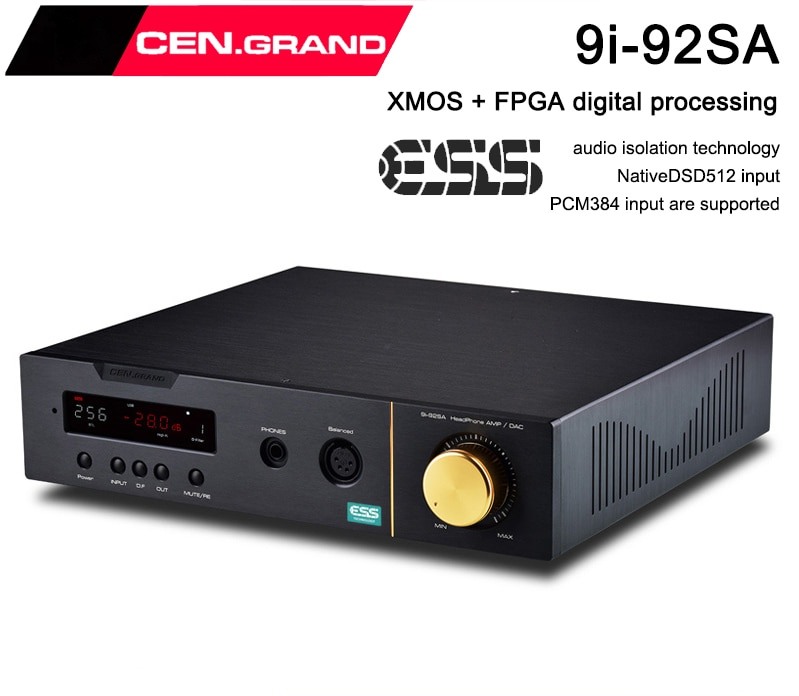

9i-92SA III "Golden Thrush" ЦАП / усилитель для наушников / предусилитель - это настольный hifi продукт для прослушивания широкого модельного ряда наушников.  В него интегрированы различные передовые технологии и решения, такие как технология изоляции USB, чип ЦАП ESS 9039Pro работает в восьмиканальном параллельном соединении и много других интересных, неординарных решений.   Качество звука, особенно усилителя для наушников, превосходно.  Это даст хороший эффект при работе с основными наушниками, такими как HD800S и T1-II.


     Версия "Golden Thrush" имеет множество функций и хорошо справляется с адаптацией наушников.  Есть не только четыре типа выходного режима для адаптации многих видов наушников, но и различные выходные цепи для наушников с высоким и низким импедансом.  Как hifi продукт для наушников, "Golden Thrush" хорош как по производительности, так и по функциям.















ИЗ ЧЕГО СОСТОИТ  The 9i-92SA "Golden Thrush"





1: USB интерфейс. 2-ое поколение XMOS, XU208 + FPGA, технология изоляции от компьютерных шумов. Поддержка Native DSD512 и PCM384.



2: AK4118+ dual ESS 9038Pro DAC чип. Ресивер SPDIF с тремя интерфейсам: коаксиальный, оптический и AES, поддержка PCM 24 бит/192 кГц и DOP (DSD64).



3: Усилитель для наушников с одним небалансным выходом 6,3 мм и двумя балансными выходами 4,4 мм и XLR. 4 режимами работы: Normal, BTL, Active Ground и Parallel.

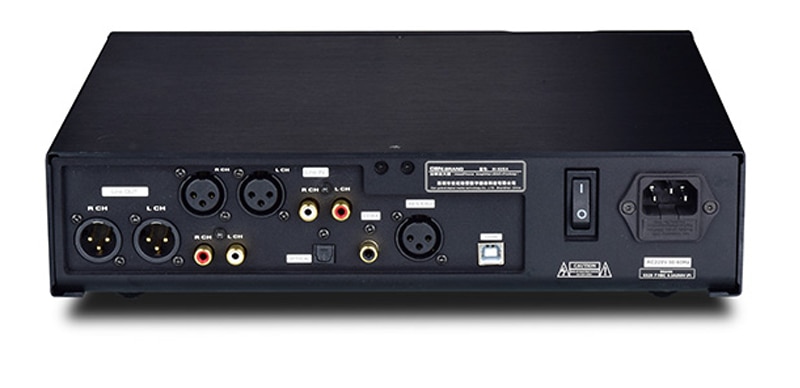

4: Предварительный усилитель с дискретными компонентами. "Golden Thrush" можно использовать как предусилитель, входной интерфейс - RCA и XLR,  ИК пульт дистанционного управления.



5: Встроенный блок питания и дисплей.











Режимы работы усилителя

4 режима работы усилителя:













BTL – «самый мощный режим, для высокоомных и требовательных к усилению наушников»

Active-G – «лучше всего подходит для прослушивания вокала, лучше обертона»

Здесь что-то делают с «виртуальной землей» для получения более «мягкого» и «теплого» звучания голоса и струнных инструментов.

Parallel – «лучше подходит для наушников со средним показателем импеданса».

Normal – «лучше подходит для наушников с низким показателем импеданса»





















 Используются два чипа ЦАП ESS 9038Pro, по одному на каждый канал.  В каждой микросхеме 9038Pro имеется 8 внутренних ЦАП.  Большинство ЦАП, в которых используются чипы 9038Pro, используют только один или два из них.  Остальные простаивают.  Режим параллельного подключения нескольких каналов ЦАП имеет много преимуществ, но получить хороший звук нелегко, да и нагрев серьезный.  В 9i-92SA III все по-другому.  При тщательном проектировании и настройке структура из 8 параллельных внутренних ЦАП является одной из важных причин хорошего результата.













     Существует 4 режима подключения к наушникам. Каждый режим имеет свои особенности, и разница очень очевидна.  Эта функция очень полезна для пользователя, так как он может выбрать наиболее подходящий режим для своих наушников.  В нормальных условиях высокоимпедансным и высококачественным наушникам больше подходит режим Blanced (BTL), в этом режиме наушники могут полностью контролироваться усилителем.  Если ваши наушники легче в нагрузке, то вы можете выбрать параллельный режим или режим Active G для управления ими, а также режим Normal.  Здесь нужно рассказать, что такое режим "виртуальной земли (Active G)".


       Обычно положительная клемма кабеля наушников должна быть подключена к положительному выходу, а отрицательная клемма - к GND.  Если входную клемму усилителя соединить с GND, то на его выходе будет 0, то есть тот же уровень, что и на GND.   В это время, если отрицательная клемма наушников подключена к этому 0-уровню, это равносильно подключению GND.  Но это не настоящий GND, а только симулированный GND, то есть "виртуальный GND" (Active Gnd).   Такое подключение позволяет получить более уникальный звук, более теплый и мягкий, более подходящий для прослушивания человеческого голоса или струнных инструментов.   Одним словом, режим "виртуального GND" (Active G) предоставляет пользователям эффективный метод настройки, который повышает адаптивность и привлекательность.

      Второе поколение XMOS - это новейшее решение XMOS, которое быстрее предыдущего.  Технология изоляции обеспечивает блокировку между компьютером и 9i-92SA III.  Провод заземления не подключен, поэтому шум практически полностью изолирован от компьютера.  Эта функция очень эффективна, так как внутри компьютера находится большое количество импульсных источников питания, которые генерируют много шума, который может помешать работе аналоговых схем, что приведет к ухудшению качества звука.  Изоляция этих шумов может значительно улучшить чистоту звука.





Код внутри FPGA выполняет несколько функций: управление изоляцией данных, распределение тактовых импульсов и декодирование DOP.

















LPF представляет собой сбалансированную структуру, где был использован высокопроизводительный усилитель OP Amp OPA2604 . Секция аналогового выхода имеет архитектуру из дискретных устройств, которая была тщательно настроена для коррекции звука.  Микросхема регулятора громкости PGA2311 управляется MCU, диапазон громкости составляет -70дб~0дб.  Общая громкость была оптимизирована, регулировка громкости и варианты прослушивания более согласованы, так же внедрены надежные меры защиты уровня громгости.

       В усилителе для наушников используется схема обратной связи по току.  Технология усилителя для наушников на самом деле проста, а ключевым моментом является регулировка.  Опираясь на богатый опыт в области hifi систем, мы достигли очень хороших результатов в разработке усилителя для наушников "Golden Thrush".  Он обладает не только мощной динамической способностью, но и звуковым балансом, ясным и деликатным, сильным ощущением пространства сцены.  Вы можете слушать долгое время и забыть о существовании наушников, как при прослушивании большой системы HiFi.

     В дисплее используется Технология Вакуумного Флуоресцентного дисплея (VFD) с присущей ей гибкостью, которая очень эффективно использована в уникальном формате дисплея. Информация отображается полностью, цветопередача стабильна и красива.

















9i-92SA - это ЦАП с коаксиальным, оптическим, AES и USB цифровыми входными интерфейсами.  Его можно использовать для модернизации CD-плеера или в качестве внешнего ЦАП для цифровых плееров в вашей аудиосистеме. Он имеет функцию регулировки громкости.


      Это полностью балансный предусилитель с входным и выходным интерфейсом RCA/XLR.  К нему можно подключать активные колонки для создания настольных hifi-систем. Вы также можете использовать его в качестве предварительного усилителя для подключения к усилителю мощности для создания большой hifi системы.



      Это чистый усилитель для наушников. Он работает как с высоко, так и с низкоомными наушниками с хорошей музыкальной выразительностью.



      Это продвинутый USB ЦАП со вторым поколением XMOS. Драйвер представляет собой адаптированную версию и является хорошим выбором для pc hifi плееров.



      Наиболее удобное использование 9i-92SA: Подключите устройство к компьютеру через USB-кабель, музыкальные данные передаются на устройство. USB поддерживает DSD512/PCM384. Компьютерный плеер очень совместимый и мощный, поэтому он может воспроизводить музыку в любом формате.



       Усилитель для наушников 9i-92SA имеет хорошее качество и может управлять сложными наушниками высокого класса.  Две выходные схемы позволяют ему адаптироваться к наушникам с высоким и низким импедансом.  Четыре режима выхода делают 9i-92SA хорошо адаптируемым к различным наушникам. Будь то высокоомные наушники с сопротивлением 600 Ом или 30-омные, они могут быть хорошо адаптированы с помощью выбора режимом усиления.











Максимальные характеристики поддержки аудио: Вход Spdif ----- PCM192

USB вход ----- DSD512 PCM384

Динамический диапазон: 115 дБ

Отношение сигнал/шум: 115 дБ (взвешенный A)

Частотная характеристика: ±0,4 дБ (20-20KHz A взвешенный)

THD+N: -102 дБ (fs=96KHz /10KHz A взвешенный)

Предварительный уровень усиления: 4 дБ (громкость 0 дБ)

Выходная мощность: 2,1 Вт (33 Ом искажения 0,9%) 0,5 Вт (600 Ом искажения 0,027%)

Размеры: 320 мм * 100 мм * 310 мм (ШхВхГ)

Питание: AC 220V-230V 50-60HZ (спецификация предохранителя: 6.3A)

Вес брутто: 6,2 кг
