Расположенная в Гуанчжоу, третьем по величине городе Китая, родине кантонской культуры и языка, компания Denafrips специализируется на разработке высококлассного аудиооборудования по конкурентоспособным ценам. С момента основания в 2012 году в компании работает более 40 сотрудников. Владелец и основатель компании, г-н Чжао, сумел собрать команду с глубокими знаниями как аналоговых, так и цифровых схем. Практически все делается на собственном производстве с полным контролем качества продукции и производственных затрат. Маркетингом занимается Элвин Чи из компании Vinshine Audio в Сингапуре, который также дает указания относительно спецификаций и контроля качества. Denafrips наиболее известна своей собственной линейкой ЦАПов R-2R, в которой модель Terminator в настоящее время занимает второе место, затмеваемый только топовой моделью Terminator Plus 12th.











Выбор топологии R-2R для цифро-аналогового преобразования PCM идеально вписывается в философию Denafrips, которая делает акцент на качестве звука, а не на измерениях. По словам г-на Чжао, общие гармонические искажения на уровне менее 0,003% практически не оказывают ощутимого влияния, более того, чрезмерная погоня за низким уровнем искажений сама по себе может негативно сказаться на качестве звука. Поэтому его первоочередной задачей является минимизация артефактов цифрового преобразования без превышения этого показателя искажений. Конечный результат - ровное, аналоговое качество звука.









Лестницы резисторов R-2R дискретны и содержат около пятисот прецизионных резисторов 0,005% на канал для 26-битного разрешения. DENAFRIPS способен воспроизводить PCM до 1,536 МГц и DSD до 45,2 МГц (DSD1024) в нативном режиме. Схема цифро-аналогового преобразования PCM основана на технологии знаковых величин, которая была представлена в начале 1990-х годов компанией Burr-Brown в виде микросхемы. Такие конструкции также называют "push-pull", поскольку на каждый канал приходится две одинаковые секции ЦАП, причем цифровые слова отрицательной и положительной полярности обрабатываются отдельными секциями. Чистый эффект заключается в добавлении и вычитании напряжения из резисторной лестницы, начиная с точки пересечения нуля, что приводит к меньшим шагам при включении и выключении битовых переключателей. В среднем, меньший размер шага приводит к уменьшению шума, вызванного переходными процессами, и повышению точности на низких уровнях. Исполнение критически важно, поэтому в DENAFRIPS не пожалели средств, например, на использование тактовых генераторов Crystek FEMTO, разработанных специально для аудиоприложений высокого разрешения, чтобы обеспечить независимость тактового сигнала ЦАП от входного сигнала.

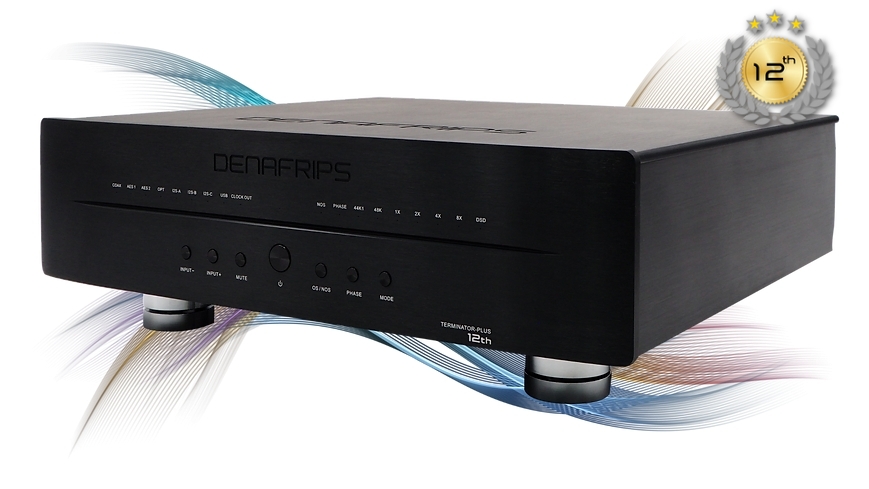

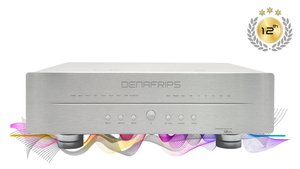

Terminator Plus 12th







Вы слышите каждую деталь с потрясающей четкостью и точностью


В ознаменование своего 12-летнего юбилея, компанией DENAFRIPS представлен  Terminator Plus 12th Anniversary Edition. Он отличается улучшенными характеристиками, о которых вы даже не подозревали.

Если вы любитель музыки и хотите получить наилучшие впечатления от прослушивания, одним из ключевых компонентов качества звучания является цифро-аналоговый преобразователь или ЦАП.

ЦАП Terminator Plus 12th создан на основе легендарного ЦАП Terminator. Команда инженеров DENAFRIPS расширила границы во всех аспектах, чтобы достичь новых высот.









Материлы с высокой степенью очистки











   Золото - Серебро - Медь - Сплав













Золото х серебро х медный сплав О-образный сердечник трансформаторов переменного тока

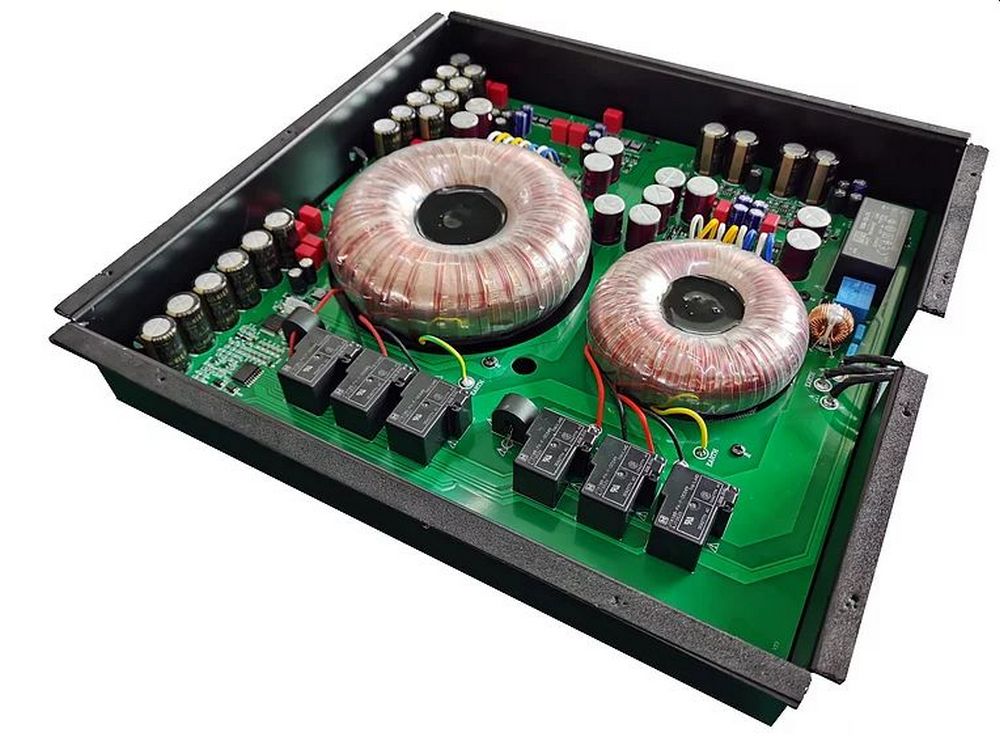

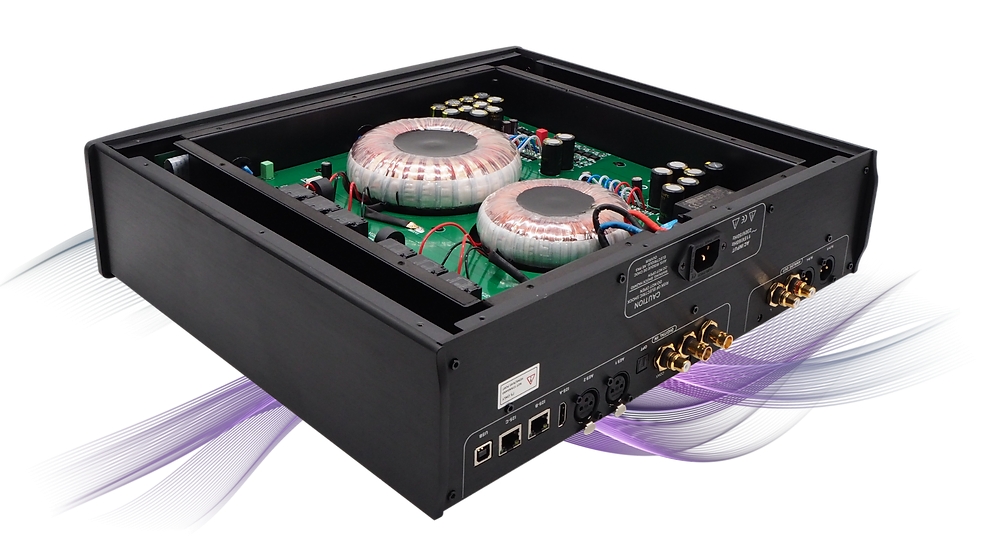

Чистая мощность - основа хорошего звука. Специальный линейный блок питания, разработанный и заключенный в корпус из металлического сплава толщиной 1,5 мм, находится под материнской платой ЦАПа с дополнительной стальной перегородкой между материнской платой ЦАПа и блоком питания - для дополнительного экранирования от ЭМИ/ЭМП.



Конструкция "коробка в коробке" не только устраняет унаследованные проблемы обычных корпусов, но и демонстрирует детальный и внимательный подход к общей архитектуре DENAFRIPS Terminator Plus 12th.



Два тороидальныйх трансформатора для цифровой и аналоговой секций, конденсаторы с ультранизким ESR и длительным сроком службы, а также многоступенчатый суперлинейный источник питания, обеспечивающий сверхточность и низкий уровень пульсаций при работе ЦАП.











Изысканная Архитектура Схемотехники















ЦИФРОВАЯ / АНАЛОГОВАЯ РАЗВЯЗКА

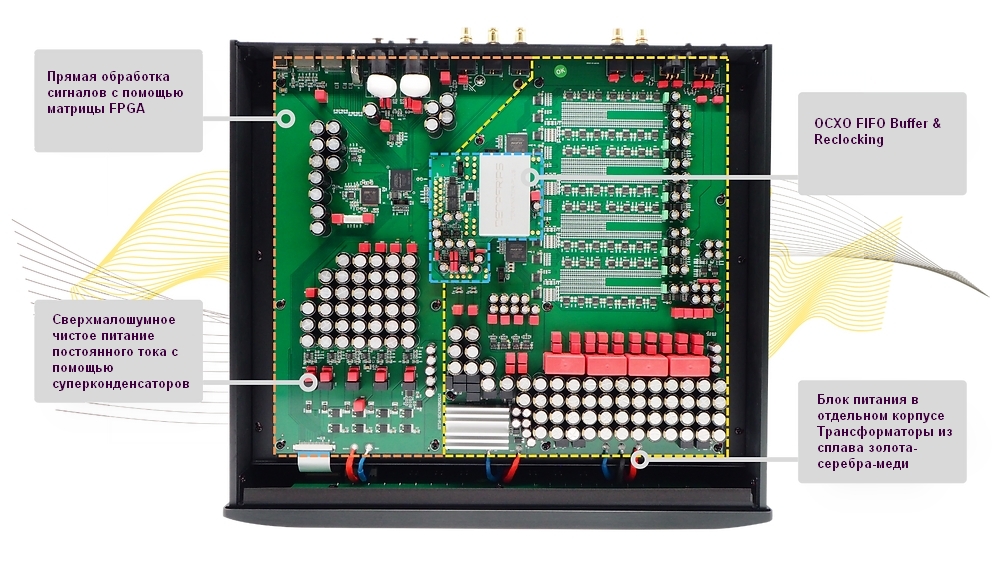

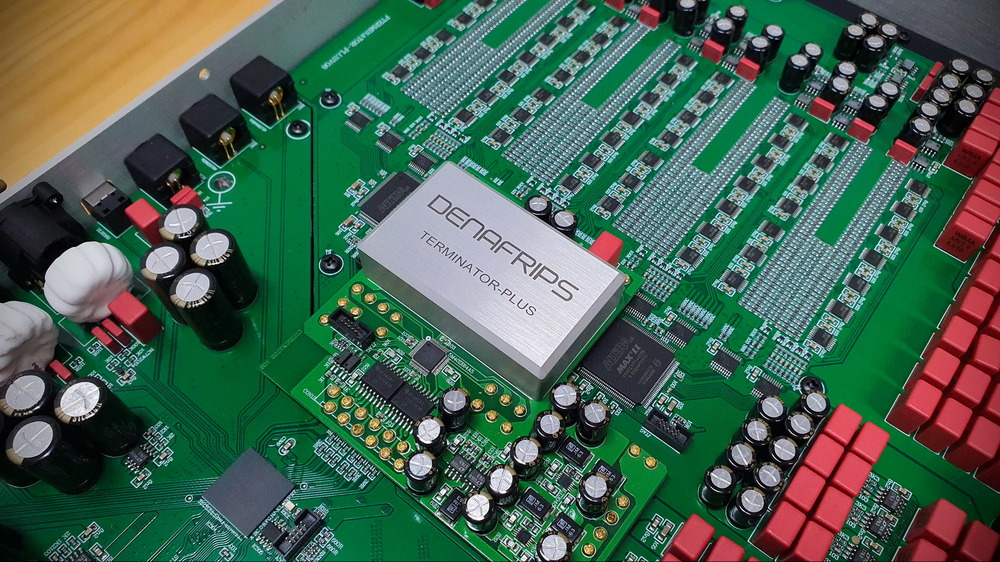

Плата цифровой обработки TERMINATOR-PLUS и массивы лестничных сетей R-2R полностью изолированы. Эти две платы физически связаны между собой модулем OCXO. Физическая изоляция позволяет снизить уровень шума и достичь более высокого отношения сигнал/шум.







КРИСТАЛЛИЧЕСКИЕ ОСЦИЛЛЯТОРЫ - OCXO



"Лучшие часы - это часы внутри ЦАП".



TERMINATOR-PLUS оснащен двойными тактовыми генераторами OCXO, работающими на частотах 45.1584 МГц, 49.152 МГц - 1024x от частоты дискретизации 44,1 кГц и 48 кГц. OCXO заключенные в металлический корпус, расположенный в центре ЦАП, эти OCXO специально разработаны для аудиоприложений высокого класса с ультранизким фазовым шумом и сверхточностью. Двойной OCXO питается от полностью переработанной схемы источника питания (инкапсулированной, экранированной, под основными платами), подающей постоянный ток на OCXO. Достаточный запас мощности обеспечивает линейность и стабильность работы OCXO.







АДАПТИВНЫЙ РЕКЛОКИНГ БУФЕРА FIFO





Подход DENAFRIPS для решения проблемы джиттеров заключается в перезагрузке буфера FIFO. Адаптивный буфер FIFO хранит цифровые аудиоданные в памяти. Эти данные считываются из памяти с помощью сверхнизкого фазового шума, сверхточного OCXO, расположенного прямо в ЦАП.

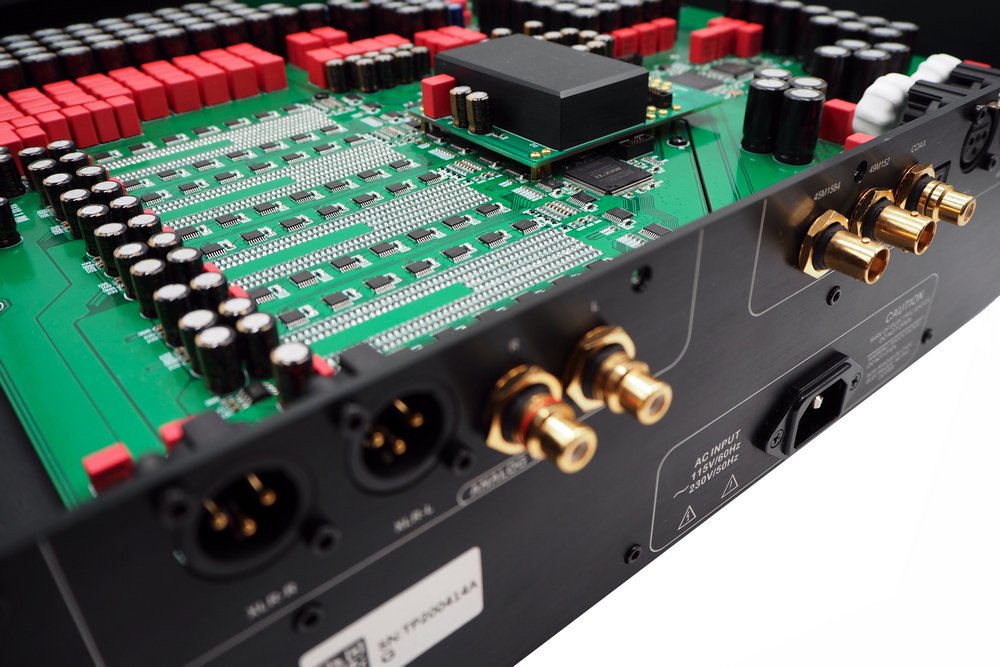

Биты данных преобразуются в аналоговый сигнал с помощью точно сбалансированной резистивной матрицы состоящей из массивов R-2R. Линейность преобразования гарантируется высокоточными тонкопленочными резисторами с низким температурным коэффициентом 10/15ppm.

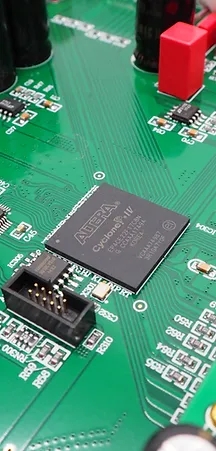

       I²S DIRECT INTEL® FPGA























Прямая обработка сигналов на FPGA

Прямая обработка сигналов IIS, SPDIF в FPGA без промежуточного преобразователя I/C - гарантированно более короткий путь сигнала





Оптимизированные критические цепи

Дальнейшее снижение уровня шума - Большая тональная плотность - Ультравысокое разрешение









ЦАП R-2R без передискретизации (NOS)

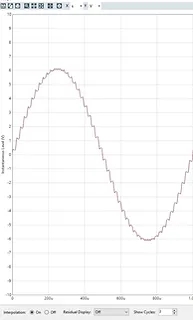

              Классическая ступенчатая лестница Синусоидальный отклик ЦАП NOS - частота дискретизации  44,1 КГц









































MASTER CLOCK ECO-SYSTEM















Высокоточный OCXO CLOCK-OUT Terminator II/Plus может использоваться для синхронизации устройств, поддерживающих следующие звуковые частоты:



• 44.1KHz, 48KHz

• 22.5792Mhz, 24.576Mhz

• 5.1584MHz, 49.152Mhz

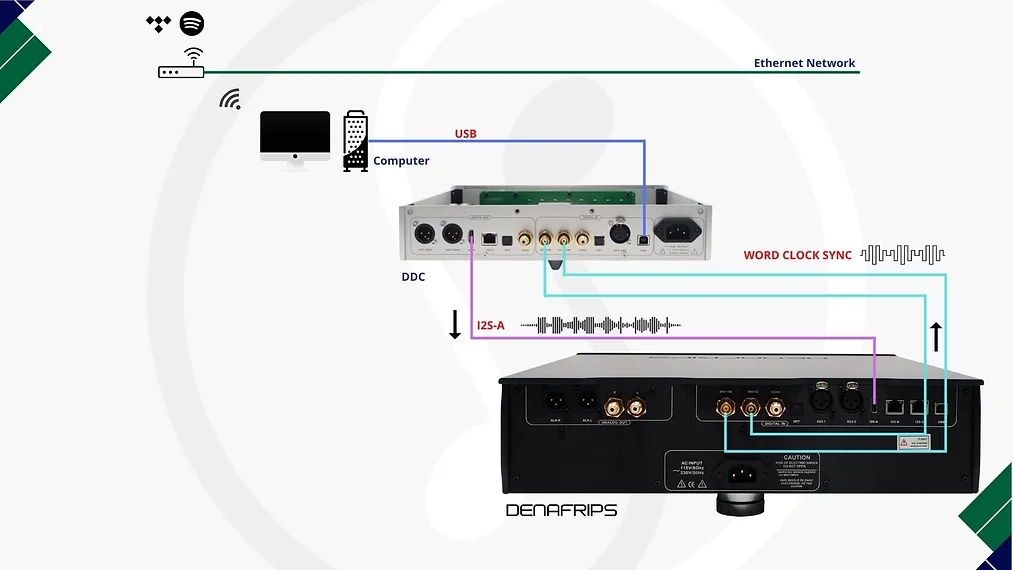

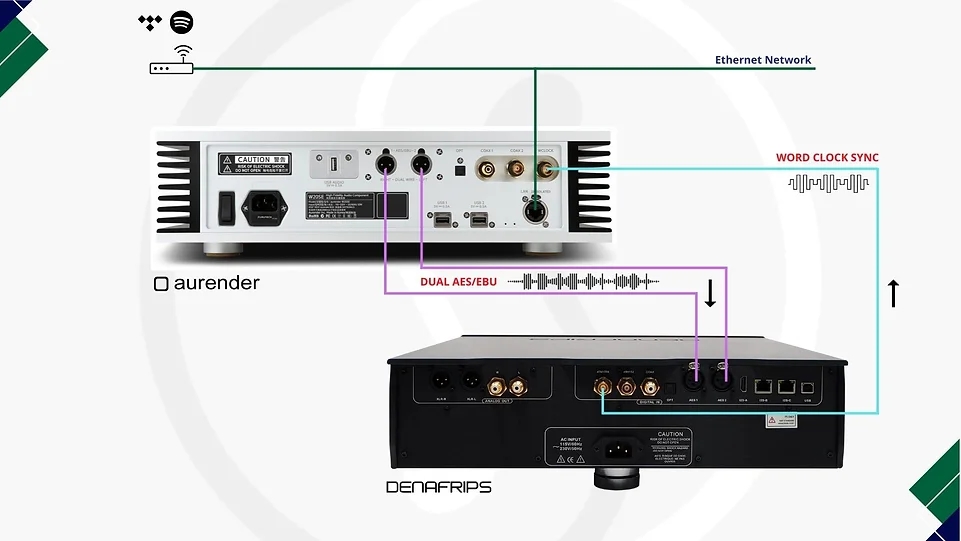

Оборудование с совпадающими входными частотами синхронизации теперь можно синхронизировать с помощью функции CLOCK-OUT в ЦАП Terminator II/Plus:

• DENAFRIPS DDC
• Aurender W20SE
• Soundaware D300/D300REF











Флагманский ЦАП - Переосмысление
















Не все ЦАПы созданы одинаковыми.



Высококачественные характеристики TERMINATOR-PLUS 12th предназначены для серьезных аудиофилов, которые ищут самую последнюю каплю совершенства.

Это самый современный цифро-аналоговый преобразователь, один из лучших, доступных на рынке.









* Ножки, показанные на фотографиях, - послепродажные, опциональные. На самом деле в комплекте с ЦАП поставляются колодки SS с шипом и башмак с шипом.







R-2R DAC



• Собственная архитектура R2R + DSD
• Истинно балансный 26BIT R2R + 6BIT DSD (32-шаговые FIR-фильтры)
• Прецизионная резистивная матрица R-2R на тонкопленочных резисторах 0,005% точности



Особенности



• Инкапсулированный источник питания с ультранизким уровнем шума
• Высококачественные кристаллы  OCXO
• Полная изоляция цифровых и R-2R плат
• Адаптивный буфер FIFO и реклокинг
• Поддержка на входе USB & I²S - до DSD1024, PCM1536

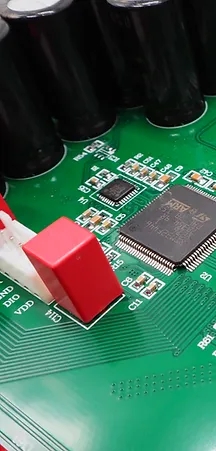

• Собственное аудиорешение по USB с помощью передового MCU STM32F446 на базе AMR
• Лицензионный USB-драйвер Thesycon для платформы Windows
• Поддержка Mac & Linux
• Поддержка Dual AES/EBU
• Фильтры Sharp/Slow

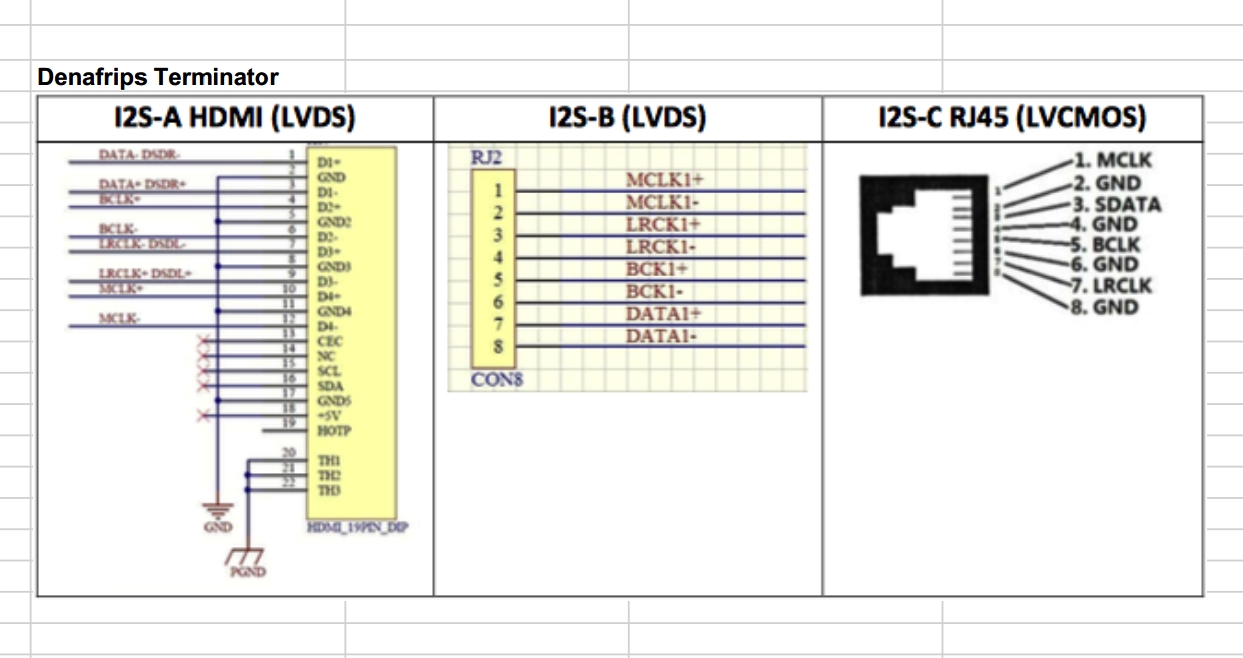

• Конфигурация контактов I²S
• I²S DSD Конфигурация обмена каналами





Поддерживаемые форматы DSD



• До DSD64 / 2.8224MHz (DoP) на входах Coax/AES/Opt
• До DSD1024 / 45.1584MHz * на входах USB & I²S



Поддерживаемые форматы PCM



• 24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz на всех входах
• До 1536kHz* на входах USB & I²S

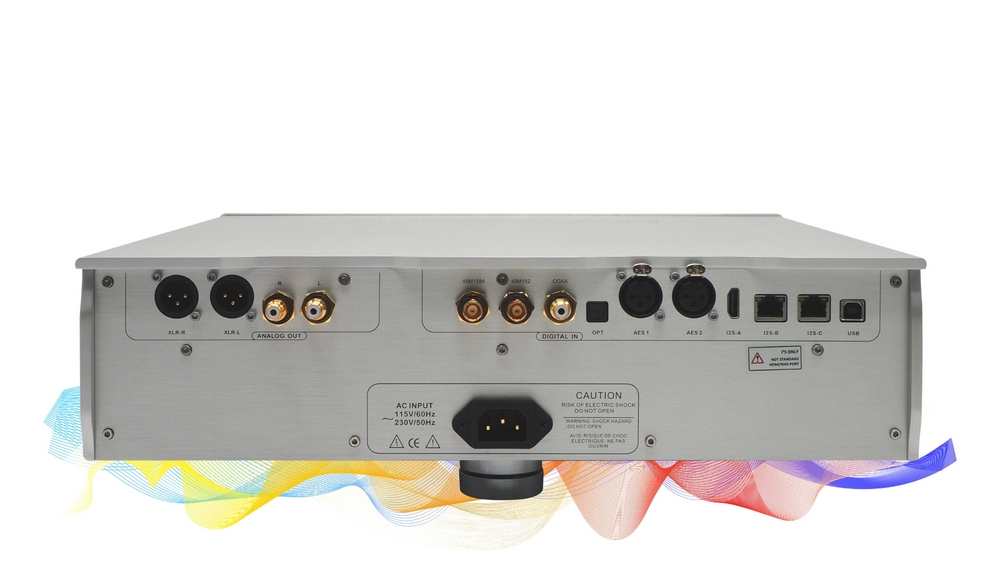

Цифровые входы



• SPDIF на RCA разъеме
• Оптический TOSLink
• Балансный AES/EBU x 2 (Dual AES/EBU L/R Channel Input Supported)
• USB2.0 Type B
• I²S на разъеме HDMI LVDS
• I²S на разъеме RJ45 LVDS
• I²S на разъеме RJ45 LVCMOS

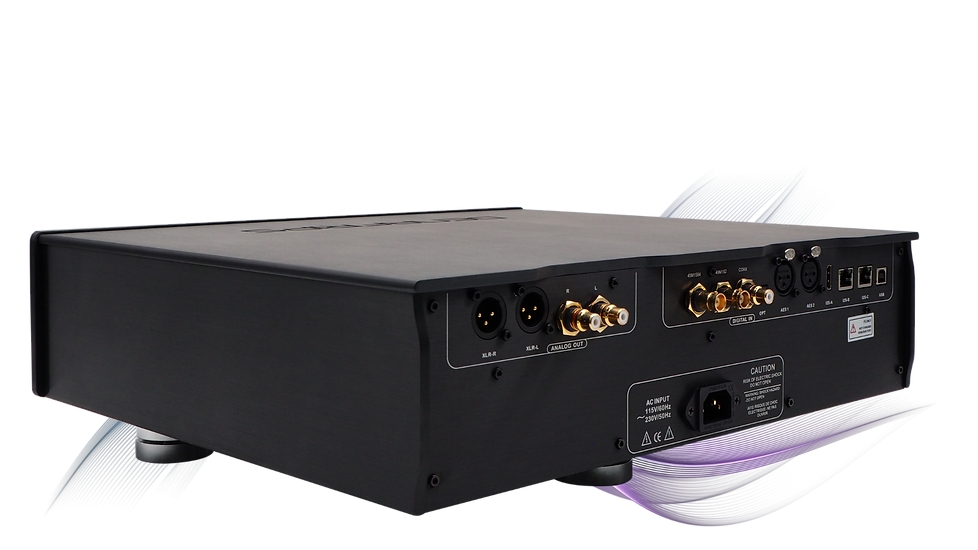

Аналоговые Выходы



• Стерео RCA на 2.2Vrms, 625 Ω
• Стерео XLR на 4.4Vrms, 1250 Ω





Режим Дискретизации



• Non-Oversampling NOS
• Oversampling OS







Питание



• 100-240VAC, 50/60Hz
• Потребляемая мощность  ≤ 20 Вт





Диапазон воспроизводимых частот:  20Hz - 40KHz -0.2dB



Коэффициент нелинейных искажений:  0.0010%



Отношение сигнал/шум:  127dB



Динамический диапазон:  >132dB



Перекрёстные помехи:  -110dB



Размер:   430 x 380 x 105 mm



Вес:  19 кг.
