Как и BDA-3 имеет полный набор цифровых входов, а также симметричные и несимметричные аналоговые выходы.









Внутри и снаружи

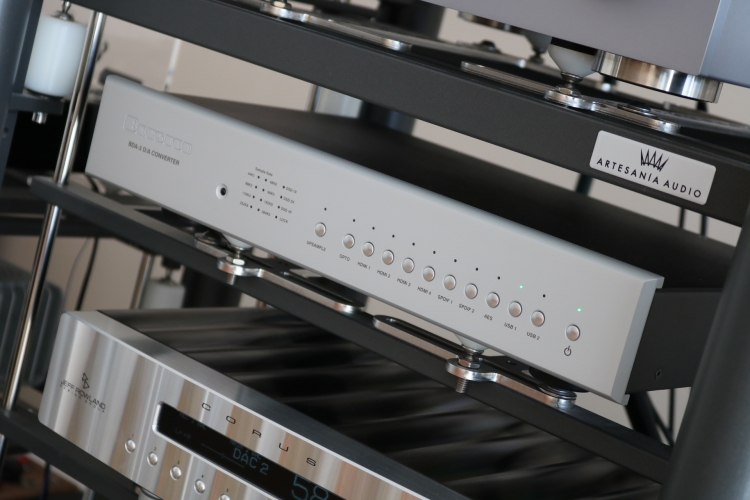

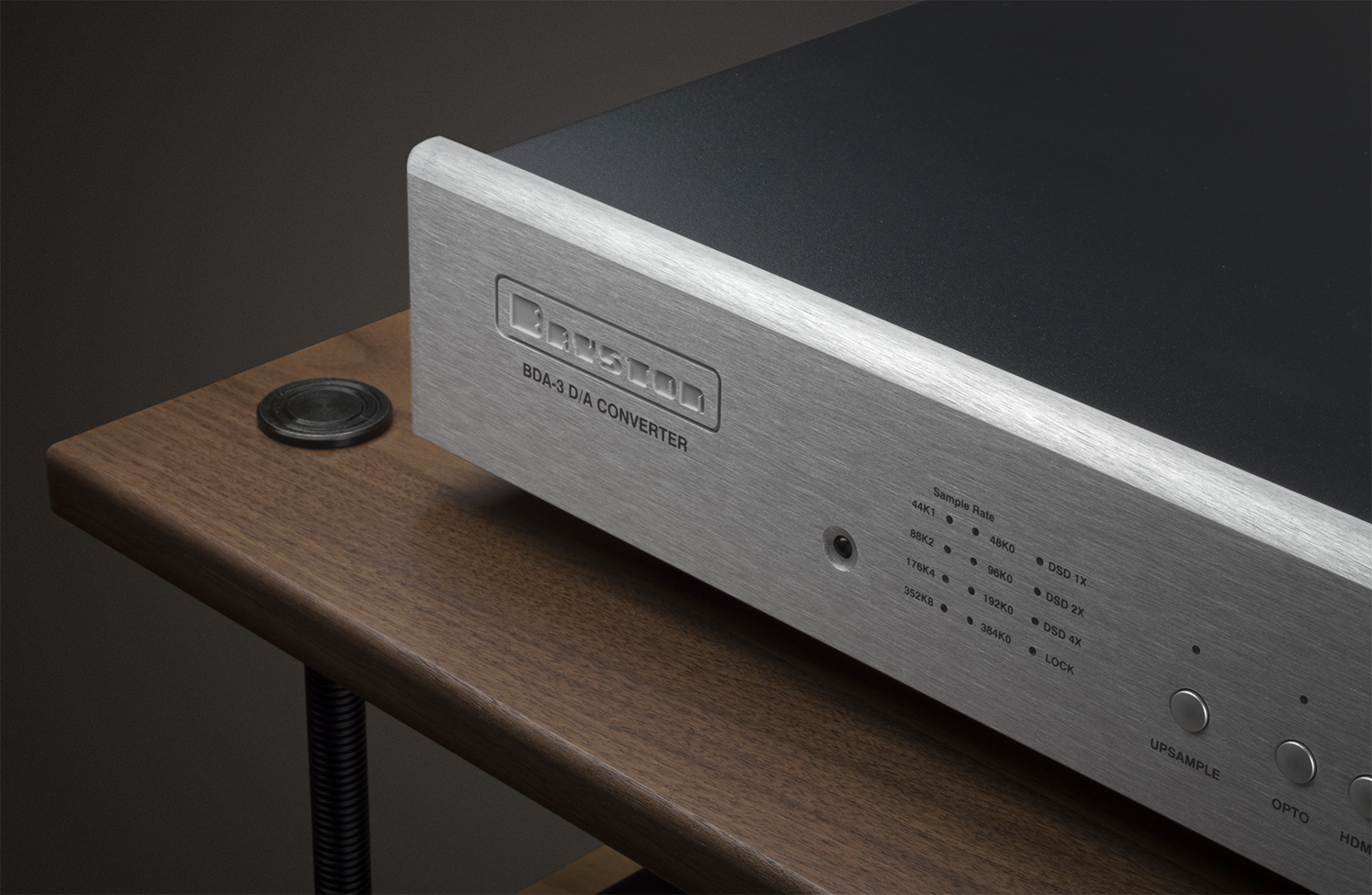

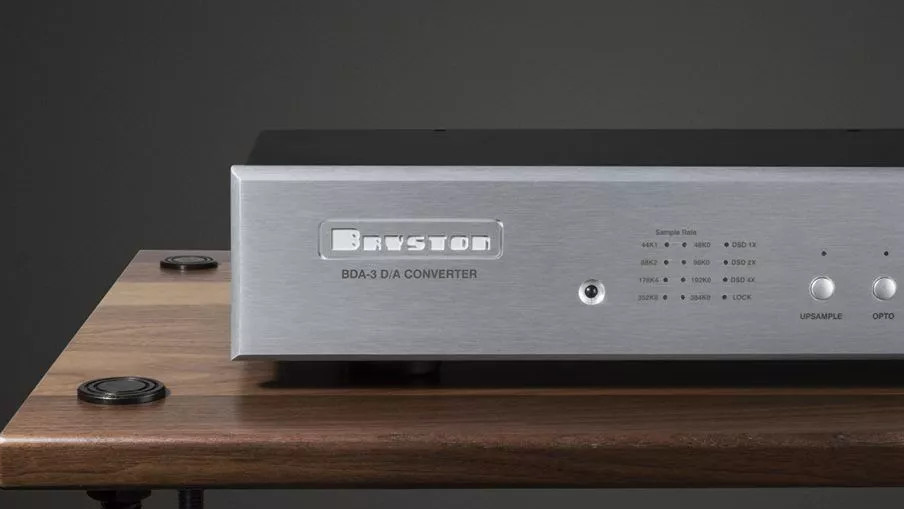

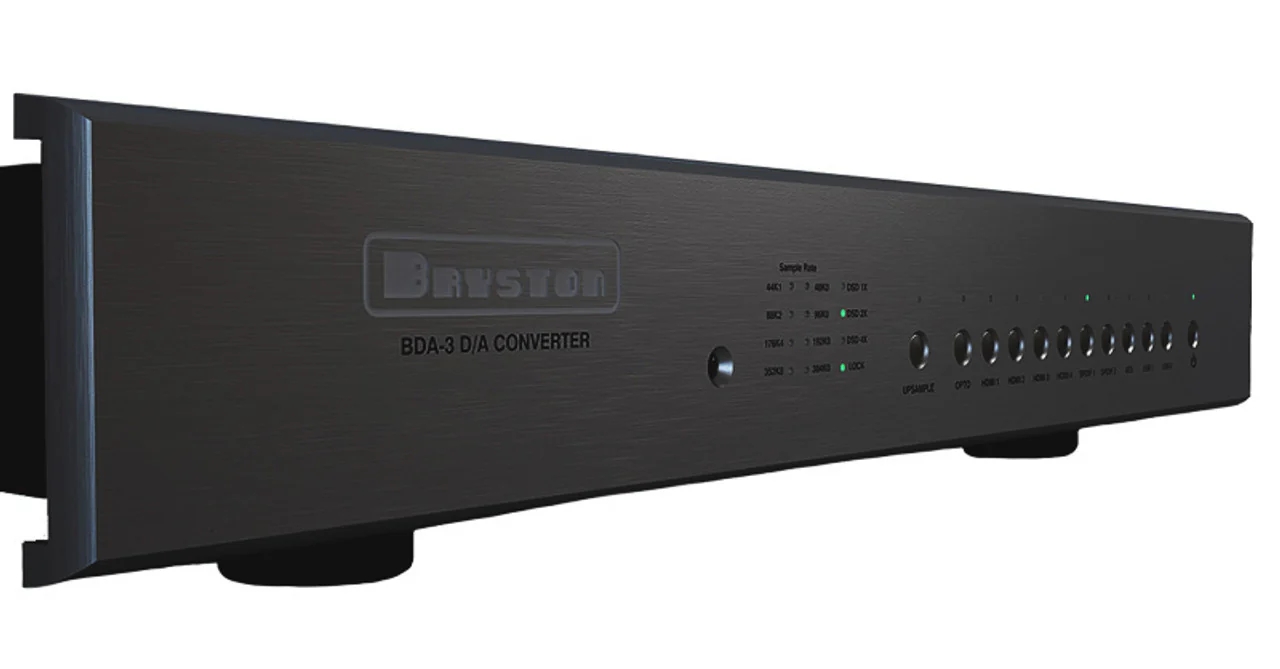

 Качество сборки типично для Bryston — образцовое — с алюминиевым корпусом и красивой, со вкусом сдержанной лицевой панелью из анодированного алюминия, доступной в черном или серебристом цвете.

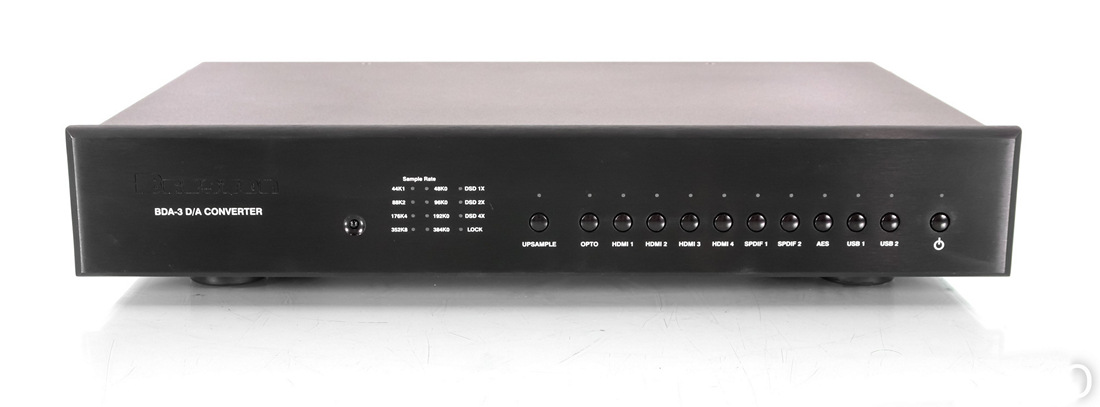

 Крайний правый переключатель — это переключатель режима ожидания/включения, а слева от него находятся десять кнопок для выбора источников и одиннадцатая кнопка для выбора функции апсэмплинга. Апсэмплинг доступен для входов AES/EBU и всех входов S/PDIF, но не для входов USB или потокового вещания. Над каждой кнопкой находится светодиод, который загорается, указывая, что данный источник был выбран. Слева от этой группы расположены три колонки по четыре светодиода в каждой, которые указывают частоту дискретизации цифрового сигнала и подтверждают, что ЦАП зафиксировался на цифровом источнике.



Впульте используются батарейки тип AAA. Чтобы заменить их, необходимо снять верхнюю и нижнюю крышки пульта с помощью шестигранного ключа 1,5 мм, а затем вытащить печатную плату.

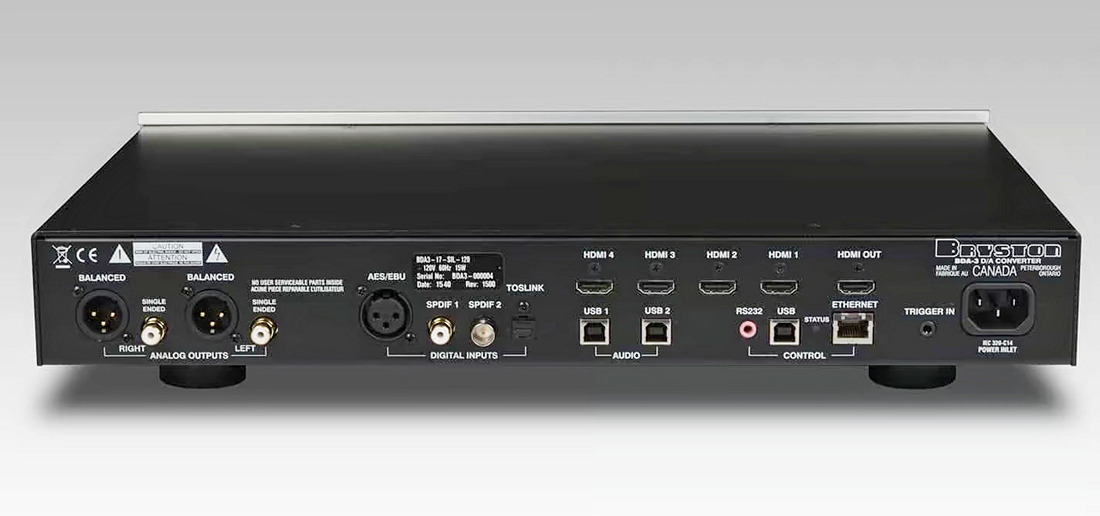

На задней панели расположены все входные и выходные разъемы. Входы: два порта USB Type-B для подключения к компьютеру, один BNC и один коаксиальный S/PDIF (RCA), один TosLink S/PDIF, один сбалансированный цифровой AES/EBU и четыре HDMI 1.4a. Выходы: по одной паре несимметричных (RCA) и сбалансированных (XLR) аналоговых выходов, а также HDMI 1.4.

Порты HDMI позволяют BDA-3 принимать сигналы от видеоисточников, таких как медиаплееры, ТВ приставки и BD-плееры, и передавать видео на подключенный дисплей с разрешением до 4K при 30 кадрах в секунду. BDA-3 и BDA-3.14 не поддерживают HDMI-ARC (Audio Return Channel), поэтому не могут принимать аудиосигнал от подключенного дисплея.

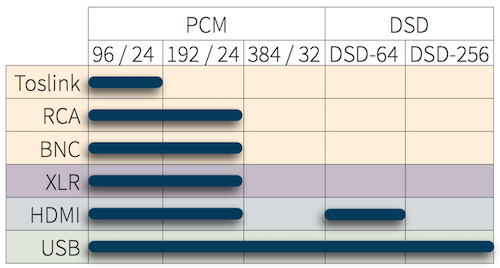

Порт HDMI также можно использовать для воспроизведения SACD с универсальных проигрывателей. Через порт HDMI BDA-3 может принимать аудио PCM до 24 бит/192 кГц и DSD64, но ни один из них не поддерживает кодеки объемного звучания. Через AES/EBU и коаксиальный S/PDIF максимальное разрешение составляет 24/192 PCM, а через TosLink — 24/96. Через асинхронные порты USB Type-B максимальное разрешение составляет 32/384 PCM и DSD256.























На задней панели BDA-3 имеются интерфейсы RS-232, USB и SMC-Ethernet для интеграции в системы домашней автоматизации. Также имеется 3,5-мм триггерный вход для переключения между режимами питания и ожидания с главного компонента.



















Цифро-аналоговый преобразователь Bryston BDA-3 оснащен множеством функций, но при этом не имеет ничего лишнего. Расширенные возможности воспроизведения PCM и полная поддержка DSD, BDA-3 поддерживает DSD до DSD256. Компания Bryston не только включила DSD в BDA-3, но и поняла, что PCM и DSD имеют разные требования. Компания пошла еще дальше, разработав независимые сигнальные пути к микросхемам ЦАП для DSD и PCM. По словам Bryston, «аудио обрабатывается в исходном формате без преобразования, что гарантирует полную битовую точность каждой композиции — точную копию мастер-записи». Как USB-, так и HDMI-входы BDA-3 принимают сигналы DSD. USB-вход является наиболее универсальным, принимая аудиосигналы до DSD256, в то время как HDMI-вход принимает «стандартный» DSD (DSD64 или DSD 1x), даже с SACD-плеера, такого как Oppo.















BDA-3 имеет 10 цифровых входов, включая вышеупомянутые асинхронные USB и HDMI (4x HDMI, 2x USB 2.0 Type B, 2x S/PDIF (1x BNC, 1x RCA), 1x Optical (TosLink), 1x AES/EBU ). Очень уникальной особенностью BDA-3 являются его двойные асинхронные USB-входы. Все электрические входы (TosLink является оптическим) имеют гальваническую развязку, что исключает посторонние шумы, которые могут поступать от источников сигнала, а именно от шумных компьютеров. Нельзя недооценивать влияние шумов на конечное качество звучания ЦАП. Гальваническая развязка имеет решающее значение.

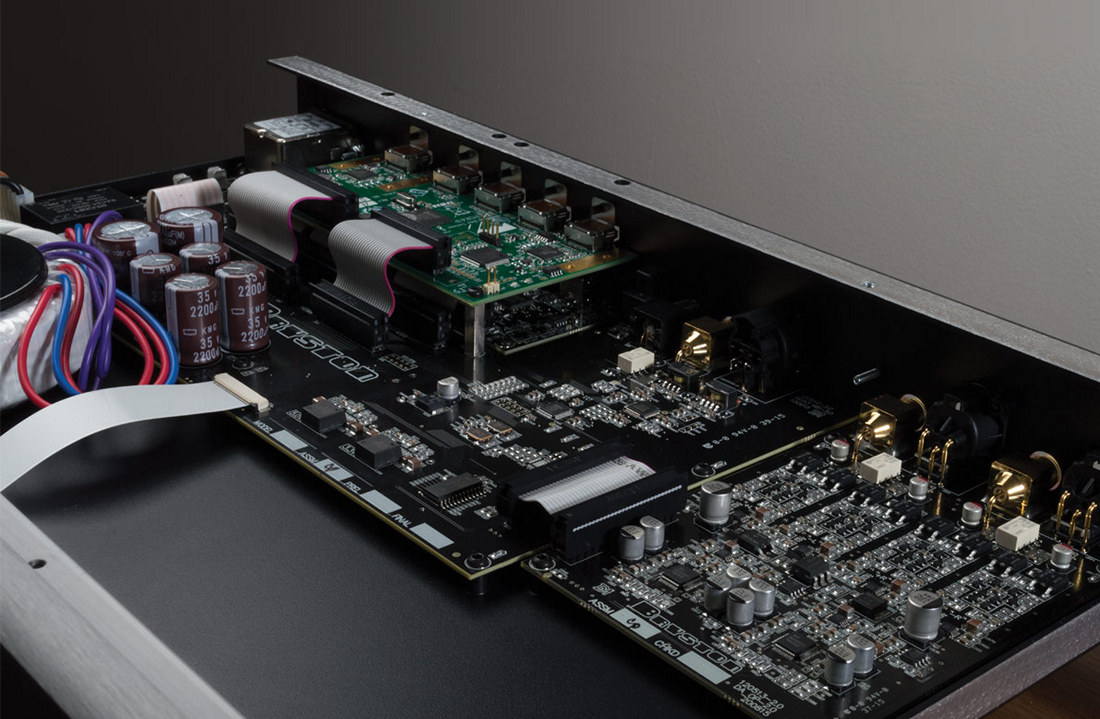

Следуя по пути сигнала от входа BDA-3, встроенные тактовые сигналы удаляются из аудиосигнала (PCM) и повторно синхронизируются главным тактовым генератором BDA-3. Аудиосигнал поступает на два чипа ЦАП AKM, которые обеспечивают лучшее соотношение сигнал/шум и меньшую перекрестную помеху, чем один чип. Преобразованный аудиосигнал затем поступает на фирменный выходной каскад класса A с полностью дискретными операционными усилителями.

Bryston вложила огромные усилия в разработку аналогового каскада и очень довольна результатами. Как и следовало ожидать, в топовом продукте Bryston цифровая и аналоговая секции BDA-3 имеют собственные источники питания. BDA-3 не имеет регулятора громкости и не должен подключаться напрямую к стандартному усилителю.









Поддерживаемые форматы записей















 ЦАП поддерживает 384 PCM и DSD256, но это не значит, что можно взять ЦАП домой и быть уверенным, что он будет работать с этими частотами с любым источником. Описываем все поддерживаемые частоты дискретизации PCM с источниками на базе Linux, Mac и Windows. Сложности возникают с DSD и операционными системами, которые поддерживают USB Audio Class 2 без драйверов и без встроенной поддержки DSD.



Техническое описание поддерживаемых форматов:



• macOS — DSD только через DoP, поддержка DSD64 и DSD128.

• Linux* — DSD через DoP или нативный DSD, поддержка DSD64 и DSD128 через DoP***, поддержка DSD64, DSD128 и DSD256 через нативное воспроизведение DSD.

• Windows** — DSD через DoP или нативный DSD, поддержка DSD64 и DSD128 через DoP***, поддержка DSD64, DSD128 и DSD256 через нативное воспроизведение DSD.





* Для native DSD требуется обновление Linux.



**Bryston рекомендует использовать драйвер ASIO, установленный в составе пакета драйверов для Windows. WASAPI поддерживает только DoP, но не native DSD.



*** Для приема DSD256 через DoP ЦАП должен поддерживать входные частоты PCM 705,6 кГц или 768 кГц. В настоящее время BDA-3 ограничен частотой 384 кГц.

















• 10 различных входов, включая 4 HDMI, 2 USB, AES/EBU, S/PDIF RCA, S/PDIF BNC и Toslink.
• Поддержка PCM до 384 кГц / 32 бит.
• Поддержка DSD до DSD-256 (x4).
• Выбираемый пользователем апсэмплинг для некоторых входов.
• Отдельные источники питания для аналоговых и цифровых схем.
• Полностью дискретные сбалансированные аналоговые выходы в классе А
• Управление через ИК, RS232, IP или 12-вольтовый триггер.
• Алюминиевый корпус. Обработанная и анодированная алюминиевая передняя панель.

Частотный диапазон:    20 Гц – 20 кГц: ±0,1 дБ
THD+N (20 Гц – 20 кГц):    <0,002%
Выходное напряжение:    XLR: 4 В на RCA: 2 В
Шум:    RCA: -134 дБ, на выходах XLR: -140 дБ

Размеры : 43 (Ш) x 8,64 (В) x 30,5 (Г) см
Вес    4 кг
