Основанная в 2011 году опытными аудиоинженерами, компания Cen.grand Digital Media Technology Co., Ltd. специализируется на разработке и производстве hifi оборудования. Компания стремимся продолжить своё наследие в производстве аудиовизуальных продуктов, которые адаптируются к потребностям и желаниям развивающегося рынка. Как компания, имеющая большой успех на китайском рынке, она активно выходит на мировой рынок с своими уникальными продуктами.
Собственная комната тестирования компании Cen.grand

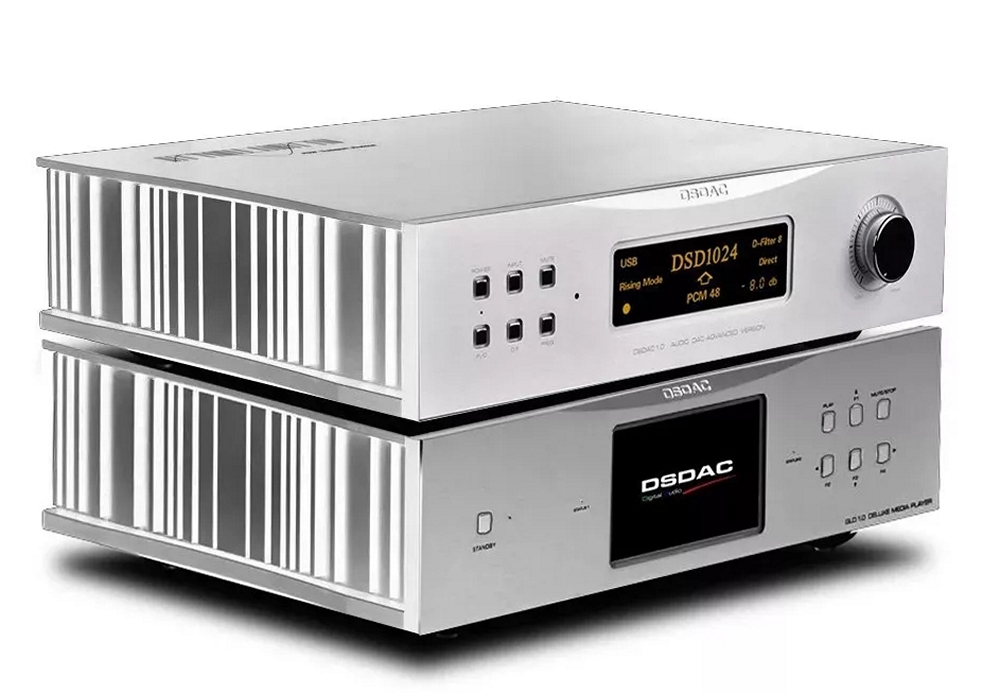

Cетевой аудио транспорт Cen.Grand GLD1.0 Deluxe
Ключевым элементом GLD1.0 является модуль передачи POW. POW расшифровывается как "Parting of the Ways", что означает "идти разными путями". Это протокол, используемый GLD1.0 для вывода обработанных цифровых аудиоданных. Это фирменный революционный протокол, разработанный компанией CenGrand.
Модель GLD1.0 Deluxe - это аудиоплеер (цифровой проигрыватель транспорт), использующей в качестве операционной системы Windows X64. Он имеет высокоскоростные интерфейсы для передачи аудиоданных и оснащен передовыми технологиями цифровой обработки и передачи. Благодаря тому, что данные аудиофайлов выводятся в 100% сохранности, его производительность достигает идеального для цифрового проигрывателя уровня, заслужив звание проигрывателя топового уровня. GLD1.0 станет пионером новой тенденции в области передачи цифровых данных с устройств воспроизведения.
Ключевым преимуществом цифрового плеера GLD1.0 является то, что он выводит цифровые данные на 100% без потерь. Существующие на данный момент форматы вывода такие как: USB Audio, I2S, AES/EBU, SPDIF, TosLink имеют значительные потери данных (джиттер), так как передача осуществляется без проверок ошибок.
Выбор процессора Intel и архитектуры X64 обусловлен следующими причинами:
1- процессор обладает мощными вычислительными возможностями, особенно в области вычислений с плавающей точкой, что позволяет ему плавно обрабатывать аудиоданные с высоким битрейтом.
2 - Он предлагает мощные сетевые возможности и богатую экосистему программного обеспечения, с которой не могут сравниться другие архитектуры.
3 - Он обеспечивает пользователям больший контроль и автономность использования.
Благодаря этим преимуществам в GLD1.0 используется именно эта архитектура.
Замысел проекта GLD1.0
Конструкция GLD1.0 предусматривает отказ от аудиопротокола USB Audio, широко используемого в сфере Hi-Fi аудио и применяемого во многих цифровых плеерах, в пользу высокоскоростного протокола передачи PCIe с надежным механизмом проверки ошибок. Это изменение гарантирует, что аудиоданные будут передаваться без ошибок и потерь, предотвращая ухудшение качества звука. Аудиопротокол USB Audio допускает ошибки или изменения в данных во время передачи для сохранения непрерывности, что является основной причиной того, что цифровые плееры, использующие аудиопротокол USB Audio, часто не могут добиться идеального качества звука. В отличие от него, протокол PCIe не допускает никаких ошибок в данных, обеспечивая их целостность.
При чисто цифровой обработке аудиоданных, когда программа воспроизведения считывает компьютерные данные, ошибок не возникает. Независимо от того, какая операционная система используется Windows, Linux или Android, все их файловые системы имеют серьезные и стабильные механизмы проверок ошибок для обеспечения корректности данных. Этими механизмами проверки ошибок в основном управляет контроллер жесткого диска (ECC, CRC) и файловая система (проверка метаданных и блоков данных), обеспечивая целостность данных. Для критически важных или чувствительных файлов приложения часто добавляют дополнительные хэш-проверки (например, MD5, SHA-256), чтобы гарантировать безопасность и корректность.
При нормальных условиях эксплуатации процент ошибок современных жестких дисков очень низок:
Жесткие диски потребительского класса: Приблизительно 1 ошибка на 12,5 ТБ
Жесткие диски корпоративного класса: Приблизительно 1 ошибка на 125 ТБ
Современные твердотельные SSD накопители: Примерно 1 ошибка на 1,25 ПБ (1 049 600 ТБ)
Современные компьютерные операционные системы отличаются высокой стабильностью и надежностью, а вероятность возникновения ошибок при чтении с жесткого диска настолько мала, что практически ничтожна. Они могут считывать данные с накопителей практически идеально. Так почему же эти идеальные данные не приводят к идеальному качеству звука? Причина кроется в том, что большинство аудиоплееров используют для вывода данных аудиопротокол USB Audio. Во время асинхронной передачи данные теряются, что приводит к ухудшению качества звука. Поэтому процесс передачи должен быть оптимизирован.
На этапе чтения и хранения файловых данных, поскольку он не связан с синхронизацией тактовой частоты, разработка аппаратного обеспечения на этом этапе практически не влияет на точность данных. Улучшение аппаратного обеспечения, например, усовершенствование цепей питания или использование высокоточных часов, не поможет обеспечить целостность данных. Чтобы кардинально решить проблему, необходимо определить первопричину снижения качества звука.
Поскольку вероятность ошибок при чтении данных из файловой системы крайне мала, единственная возможная причина заключается в том, что эта проблема возникает при передаче данных. Многие цифровые плееры используют аудиопротокол USB Audio для передачи данных, а поскольку аудиопротокол USB Audio допускает ошибки в данных, то проблема кроется именно здесь.
Поэтому метод передачи данных должен быть оптимизирован. От аудиопротокола USB Audio необходимо отказаться в пользу протокола передачи, который не допускает ошибок. Исходя из этого для GLD1.0, был выбран протокол PCIe.
Замена аудиопротокола USB на PCIe для передачи данных и работы
Блок-схема модели GLD 1.0 Deluxe
Компоненты аппаратного и программного обеспечения
В качестве платформы системы GLD1.0 используется модуль Intel NUC, модель BKCM11EBI716W, с процессором 11-го поколения i7-1165G7.
Спецификация транспота:
Процессор:
Процессор Intel® Core™ i7-1165G7 с 4 ядрами и 8 потоками, базовой частотой 2,8 ГГц и максимальной турбо-частотой до 4,7 ГГц.
Память:
Встроенная двухканальная память LPDDR4x-4266 объемом 16 ГБ.
Сеть:
Встроенный модуль беспроводной связи Intel® Wi-Fi 6 AX201, поддерживающий стандарт Wi-Fi 6 и Bluetooth 5.1.
Внутренний накопитель: 500 ГБ SSD.
Основная система GLD1.0 имеет следующие выходные интерфейсы:
4 порта USB,
1 порт Type-C,
1 порт Gigabit Ethernet,
1 порт внешнего видеовыхода HDMI.

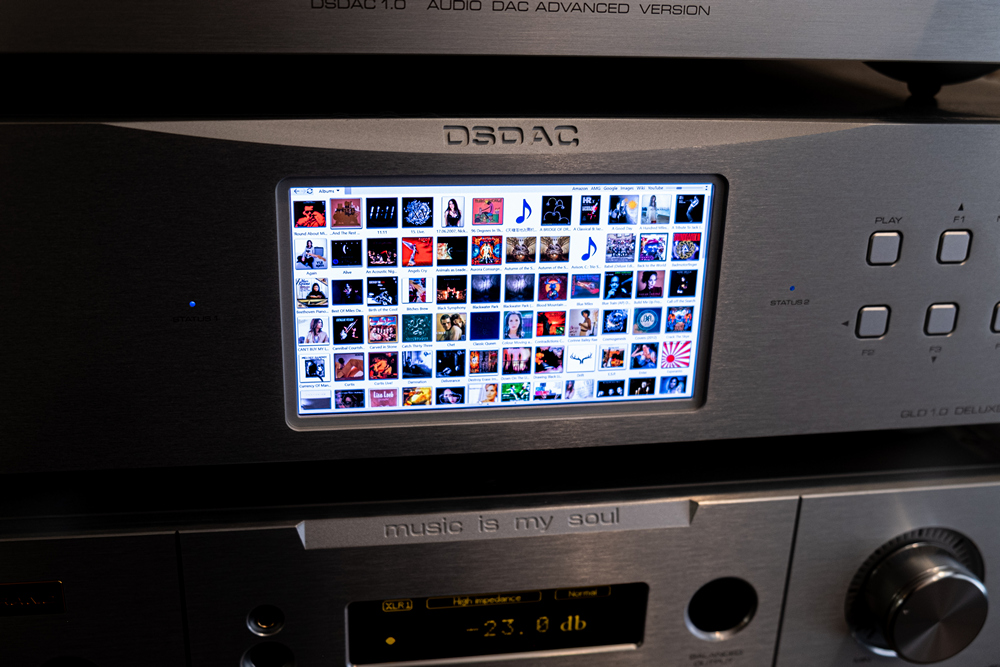

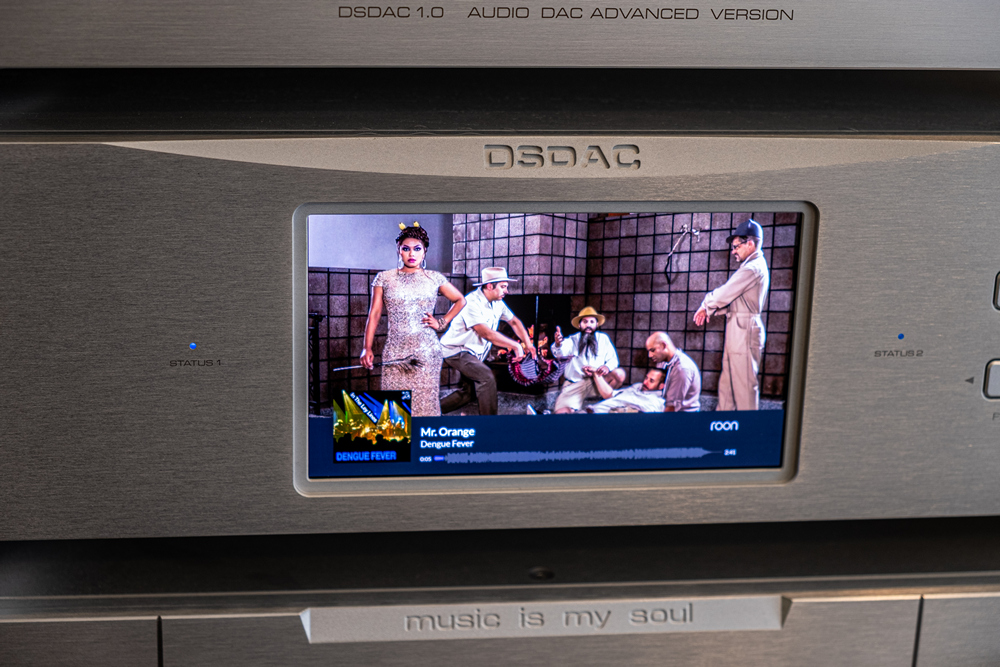

Внешний видеовыход можно подключить к телевизору или монитору. Порт HDMI и дисплей панели аппарата (внутренний дисплей) не могут отображать содержимое одновременно. Небольшой переключатель рядом с портом HDMI позволяет переключаться между LOCAL (внутренний дисплей) и EXTERNAL (внешнее устройство отображения). RESET - это кнопка сброса.
Система цифровой обработки
Система цифровой обработки подключается к основной системе управления через интерфейс PCIe, используя протокол PCIe для передачи аудиоданных со стороны основного управления на сторону цифровой обработки. Эта система состоит из семи подсистем: приемника, изолятора, модуля обработки данных, тактового модуля, модуля передачи POW, модуля SPDIF и блока питания. Она оснащена встроенным программным обеспечением, использующим сложные алгоритмы, которые позволяют PCIe работать в синхронном режиме, обрабатывая данные и часы с высоким качеством и выдавая их соответствующим образом.
Модуль передачи POW
Ключевой изюминкой GLD1.0 является модуль передачи POW. POW расшифровывается как "Parting of the Ways", что означает "идти разными путями". Это протокол, используемый GLD1.0 для вывода обработанных цифровых аудиоданных. Это фирменный протокол, разработанный компанией Cen.grand, и в настоящее время используется только в их цифровых плеерах и ЦАПах. Как следует из названия, "разделение путей" означает, что часы и данные передаются раздельно. Аудиоданные передаются по оптическому волокну, а часы - по коаксиальному кабелю с разъемами BNC. Приемный модуль POW на стороне ЦАПа принимает данные и тактовые частоты, затем внутри ЦАП рекомбинирует их в внутренний сигнал I2S для отправки на блок PLL.
Интерфейсы цифрового аудиовыхода GLD1.0 включают в себя интерфейс POW и интерфейс SPDIF
Протокол передачи данных POW является новаторской разработкой в области Hi-Fi аудио. Он обеспечивает высококачественную передачу как данных по оптическому кабелю так и тактовой частоты по одному кабелю BNC, следует заметить что это делается одновременно для обоих поднесущих частот 44,1 кГц и 48 кГц. Благодаря использованию в оптическом волокне передатчиков и приемников невидимого света телекоммуникационного класса, его пропускная способность достигает уровня G, а расстояние передачи увеличивается до километров, что делает его идеальным для передачи аудиоданных уровня M на небольшие расстояния. Конструкция POW GLD1.0 позволяет передавать 8-канальные данные с высоким битрейтом, и в будущем она может быть использована в многоканальных устройствах воспроизведения Audio DSD.
Интерфейс HDMI-I2S
GLD1.0 оснащен интерфейсом HDMI-I2S. Хотя HDMI не является стандартным аудиоинтерфейсом, многие аудиоустройства в последнее время используют его для передачи данных I2S. Чтобы удовлетворить рыночный спрос, GLD1.0 оснащен этим интерфейсом с определениями выводов, соответствующими тем, которые обычно встречаются в аудиоустройствах в Европе и США:
Операционная система
В качестве операционной системы используется Windows 10 IoT Enterprise LTSC (Long-Term Servicing Channel). Преимуществом использования Windows является ее широкая адаптивность, мощные сетевые возможности и повышенная автономность, которую она предоставляет пользователям. Поскольку ее работа идентична обычному ПК, пользователи не сталкиваются с какими-либо препятствиями при ее использовании. IoT Enterprise - это корпоративная версия Windows, в которой удалено большинство функций и приложений, предназначенных для личного и коммерческого использования, и оставлены только самые необходимые функции. Она обычно используется в промышленных устройствах, отличается стабильностью и надежностью, что делает ее идеальной операционной системой для цифрового плеера. ОС Windows предварительно активируется, когда GLD1.0 выходит с завода.
Программное обеспечение для воспроизведения
По умолчанию используется JRiver - популярная во всем мире программа, известная своими многочисленными функциями и отличной производительностью. Она позволяет четко управлять музыкальными файлами и включает в себя специальные приложения дистанционного управления для мобильных устройств, доступные как для iOS, так и для Android. Приложение для iOS под названием JRemote можно найти в Apple App Store, а приложение для Android - на странице загрузки сайта. В Интернете есть множество руководств, которые помогут пользователям легко научиться пользоваться JRiver. JRiver предварительно активируется на GLD1.0 при поставке. Устройство не поддерживает Foobar.
Сетевые возможности
Поскольку в качестве операционной системы в GLD1.0 используется Windows, он обладает теми же сетевыми возможностями, что и компьютер, и поддерживает множество сетевых музыкальных платформ.
Передовые технологии, обеспечивающие выдающиеся звуковые характеристики
GLD1.0 - это высокопроизводительный цифровой плеер, поддерживаемый множеством инновационных технологий, а его архитектура цифрового аудиовыхода в тандеме с тактовым генератором частоты получила национальный патент на изобретение.
Технология синхронной передачи данных PCIe
Главной технологией является технология синхронной передачи данных PCIe. Благодаря тщательно разработанному механизму прерывания и координации с хост-системой, передача данных по протоколу PCIe достигает синхронности, что позволяет передавать аудиоданные без ошибок и потери пакетов от главной системы управления к системе обработки данных. По сравнению с передачей аудиоданных по протоколу USB, POW метод обеспечивает полную передачу аудиоданных, предлагая преимущества, с которыми USB-аудио не может сравниться.
Система часов
Модуль управления распределением тактовых частот является одной из основных технологий GLD1.0. Высококачественные фемтосекундные часы с помощью сложного механизма распределения синхронизируют работу хост-системы PCIe и приемника, обеспечивая синхронизацию часов для модуля вывода POW и выхода SPDIF.
Технология передачи и приема данных POW
Это одна из главных особенностей GLD1.0. Разделяя передачу данных и часов, становится возможным избежать ущерба, который механизмы кодирования SPDIF наносят качеству часов. Такая топология позволяет ЦАПу получать высокоточные тактовые сигналы от фронтального цифрового проигрывателя, это напоминает конфигурацию с внешними независимыми часами. Оптическое волокно телекоммуникационного класса с полосой пропускания уровня G, способное передавать данные на расстояние более километров, легко передает их на модуль приемника POW. Полученные данные и высококачественный тактовый генератор рекомбинируются в сигнал I2S и передаются на ЦАП. Этот режим передачи данных на сегодняшний день является самой передовой технологией передачи цифрового звука в сфере Hi-Fi.
Технология электромагнитной изоляции
Для предотвращения влияния сложных электромагнитных помех на главную систему управления и на часы системы цифровой синхронизации в GLD1.0 предусмотрена электромагнитная изоляция между главной системой управления и системой цифровой обработки. Благодаря такому физическому разделению цифровая система не подвержена влиянию помех, что гарантирует качество синхронизации.
Улучшение качества звука благодаря 100-процентной целостности данных не сравнится ни с одним другим методом.
Потеря и модификация данных, присущие аудиопротоколу USB, приводят к серьезной потере детализации звука, что заставляет многих любителей Hi-Fi придерживаться мнения, что "цифровое воспроизведение не может сравниться с CD", и это мнение было широко распространено в Hi-Fi сообществе в течение многих лет. Появление GLD1.0 может изменить это мнение. Благодаря полным данным, детализация звука значительно повышается, гармоники становятся более выраженными, а ощущение присутствия значительно усиливается - все это характеристики аудиоаппаратуры высокого класса. Одним словом, GLD1.0 - это цифровой плеер, который удивит и впечатлит вас своей исключительной производительностью.
Как использовать GLD1.0 для получения наилучших впечатлений от прослушивания
Поскольку GLD1.0 использует операционную систему Windows, его работа идентична работе компьютера. Для упрощения работы GLD1.0 предлагает различные методы управления.
1）Собственное, предустановленное программное обеспечение для управления GLD1.0 поставляется с управляющим программным обеспечением, которое запускается автоматически при запуске. Это программное обеспечение позволяет выполнять такие задачи, как подключение к сети и запуск программ воспроизведения, используя только кнопки на панели устройства, даже без мыши или клавиатуры. （Дополненная версия этого программного обеспечения находится еще в стадии разработки）.
2 ） Программное обеспечение для воспроизведения по умолчанию:
По умолчанию используется программа воспроизведения JRiver. Программа управления отображает IPv4-адрес устройства, что позволяет легко управлять JRiver с помощью приложения для дистанционного управления, которое доступно для iOS и Android.
3） Предустановленное программное обеспечение для дистанционного управления:
В GLD1.0 предустановлено программное обеспечение для дистанционного управления "Sunflower", которое также запускается автоматически при запуске. （ https://sunlogin.oray.com/download ）. Пароль управления для "Sunflower" входит в комплект поставки. Вы можете использовать этот пароль для управления файлами, настройки параметров и выполнения других операций на GLD1.0 с другого компьютера.
4） Интерфейс HDMI для внешнего дисплея:
GLD1.0 оснащен интерфейсом HDMI для подключения внешних дисплеев.
Конечно, вы также можете использовать мышь и клавиатуру, чтобы управлять GLD1.0 как компьютером.
Поскольку в качестве операционной системы GLD1.0 использует Windows, на нем можно запускать большинство Windows-приложений (при этом требуется поддержка ASIO). Его сетевые возможности идентичны возможностям компьютера, он поддерживает многочисленные музыкальные онлайн-платформы, такие как Roon, Qobuz и другие.
GLD1.0 - это источник звука с цифровым выходом, также известный как цифровой Транспорт. Он имеет только цифровые выходы и не имеет аналоговых выходов, поэтому для получения аналоговых сигналов он должен работать в паре с ЦАПом. Мы настоятельно рекомендуем использовать его в паре с ЦАПами CenGrand, такими как DSDAC1.0 Deluxe Model или DSDAC1.0 Super Clock Model. Оба этих ЦАПа могут быть оснащены приемным модулем POW, что позволяет в полной мере использовать преимущества GLD1.0.
ЦАП DSDAC1.0 Deluxe Model
DSDAC 1.0 deluxe model - это новый продукт, который был разработан на основе стандартной модели путем оптимизации тактовой системы синхронизации частоты и внесения значительных изменений в схемотехнику. Он отличается от обычного ЦАП. Его высокоточный алгоритм повышения частоты DSD отлично решает проблему воспроизведения DSD64. Технология синхронного прямого тактового генератора позволяет передавать данные на встроенный фемтосекундный тактовый генератор непосредственно в сдвиговый регистр без какого-либо процесса, так что фемтосекундная производительность блока может напрямую улучшить качество аналогового сигнала. Технология блокировки часов позволяет полностью изолировать часы предварительного устройства, так что часы предварительного устройства больше не становятся фактором, влияющим на качество звука.
Разница между DSDAC1.0 deluxe и стандартной моделью
- Система синхронизации модели deluxe имеет более высокую производительность, среднеквадратичный джиттер составляет всего 100fs
- Цифровые и аналоговые схемы более совершенны, используется много современных компонентов
- Полностью оптимизированная система питания. Независимые трансформаторы используются для аналогового и цифрового каскада
- Более изысканный внешний вид
DSDAC1.0 - это аудио ЦАП, основанный на аудио технологии DSD. Его разработка заняла пять лет. В нем реализованы три передовые аудиотехнологии.
1: высокоточный алгоритм для повышения частоты DSD
2: синхронная прямая синхронизация
3: технология блокировки синхронизации
История исследований и разработок
Режим кодирования звука DSD практически совершенен, хотя и имеет множество технических барьеров. Уникальное очарование DSD звука привлекает многих людей, многие любители музыки с большим энтузиазмом относятся к DSD в последнее десятилетие. В настоящее время в мире выпущено более 10000 музыкальных альбомов SACD, что является ценным музыкальным ресурсом для человечества. Для того чтобы он играл более значительную роль, многие люди прилагают неустанные усилия, и мы в их числе.
Из-за того, что дисковое пространство ограничено, SACD использует формат DSD64 с более низкой частотой. Точность преобразования DSD64 в DA низкая, и после процесса DA появляется внеполосный шум (шум выше 23 кГц). Поэтому большинство SACD-плееров должны конвертировать DSD64 в PCM перед DA-преобразованием. Этот способ ослабляет преимущества DSD, и это было важной причиной того, что SACD потерпел неудачу в конкуренции с CD.
С течением времени, более глубокие исследования технологии кодирования DSD достигли прогресса. Технология FPGA также достигла большого прогресса. Поэтому появилась технология повышения частоты DSD до 2,8224 МГц. Это может сделать процесс DA более точным после повышения частоты. В то же время, поскольку частота внеполосного шума повышается, он может быть легко отфильтрован. Исходя из этих условий, мы решили начать исследование и разработку алгоритма повышения частоты DSD.
Технология DSD является коммерческой технологией, поэтому существует мало публичной информации. После нескольких лет усилий, мы изучили основную теорию DSD и создали уникальный алгоритм для реализации высокоточного повышения частоты. В то же время мы внесли комплексные инновации в систему синхронизации, создали две уникальные технологии "синхронной прямой синхронизации" и "блокировки синхронизации".
Аналоговая схема является ключевой частью ЦАП. Преимущества цифровой части должны опираться на аналоговую схему. Одного отклонения аналоговой части достаточно, чтобы нивелировать три преимущества цифровой части. Команда R & D DSDAC1.0 потратила почти год на проектирование архитектуры аналоговой части, изменяя ее более 20 раз. После длительного периода настройки DSDAC1.0 достиг уровня эталонного ЦАП.
Технология ядра
Высокоточный алгоритм повышения частоты является ядром DSDAC1.0. Хотя существует много способов реализации повышения частоты, но высокоточный алгоритм повышения частоты - это сложная математическая проблема, а не цифровая техническая проблема. Технология повышения частоты не только способствует более широкому использованию DSD, но и делает DSDAC1.0 ведущим аудио ЦАПом.
Технология синхронного прямого тактового генератора: фемтосекундный тактовый генератор внутри DSDAC1.0 будет отправлен в сдвиговый регистр напрямую без промежуточного преобразования, так что производительность фемтосекундного тактового генератора напрямую отражается на аналоговом выходе. Эта технология отличается от использования внешних фемтосекундных часов и встроенного фемтосекундного кристаллического генератора. Использование внешних часов и встроенного кристаллического осциллятора может быть только источником тактового сигнала, он должен быть разделен делителем частоты. Таким образом, возникает большой аддитивный джиттер, который изменяет фемтосекундный генератор от фемтосекундного до пикосекундного. Тактовый генератор DSDAC1.0 может быть отправлен в сдвиговый регистр напрямую без делителя частоты, это передовая технология применения тактового генератора.
Блокировка часов. Это означает, что часы от предварительных устройств не используются, а DSDAC1.0 использует только локальные часы. Таким образом, часы предварительных устройств, таких как цифровой проигрыватель, CD-плеер и цифровой интерфейс, больше не будут влиять на работу ЦАП. До тех пор, пока данные корректны, нет никакой разницы в любом цифровом источнике. Эта технология - мечта цифрового аудио. Блокировка часов - это процесс синхронизации, а не ASRC, который оказывает большое негативное влияние на качество звука. Она решает проблему синхронизации, которая долгое время мучила сферу цифрового аудио.
DSDAC1.0 имеет усовершенствованный USB интерфейс и может принимать DSD исходники в нативном режиме. Как ЦАП DSD, прием исходного кода DSD является необходимой функцией. DSDAC1.0 имеет два способа ввода исходного кода DSD: первый - ввод DSD64 через SPDIF в режиме DOP, второй - ввод DSD512 через USB в нативном режиме. Схема XU208 XMOS внутри DSDAC1.0 имеет функцию изоляции земли, помехи от переднего цифрового источника могут быть практически изолированы. Мы настроили специальный драйвер от XMOS, чтобы позволить DSDAC1.0 получать исходный код DSD512 в нативном режиме.
Режимы преобразования DSD
В режиме Non Rising конвертация потока всегда идет в DSD256, но режиме Rising Mode можно самому с пульта или с панели аппарата выбрать конвертацию от DSD128 до DSD1024.
Модель Deluxe также может быть использована в качестве предварительного усилителя. Он может обеспечить максимальное усиление входного сигнала на 5 дБ. В режиме предварительного усилителя работа ЦАП будет прекращена.
Модуль приемника POW

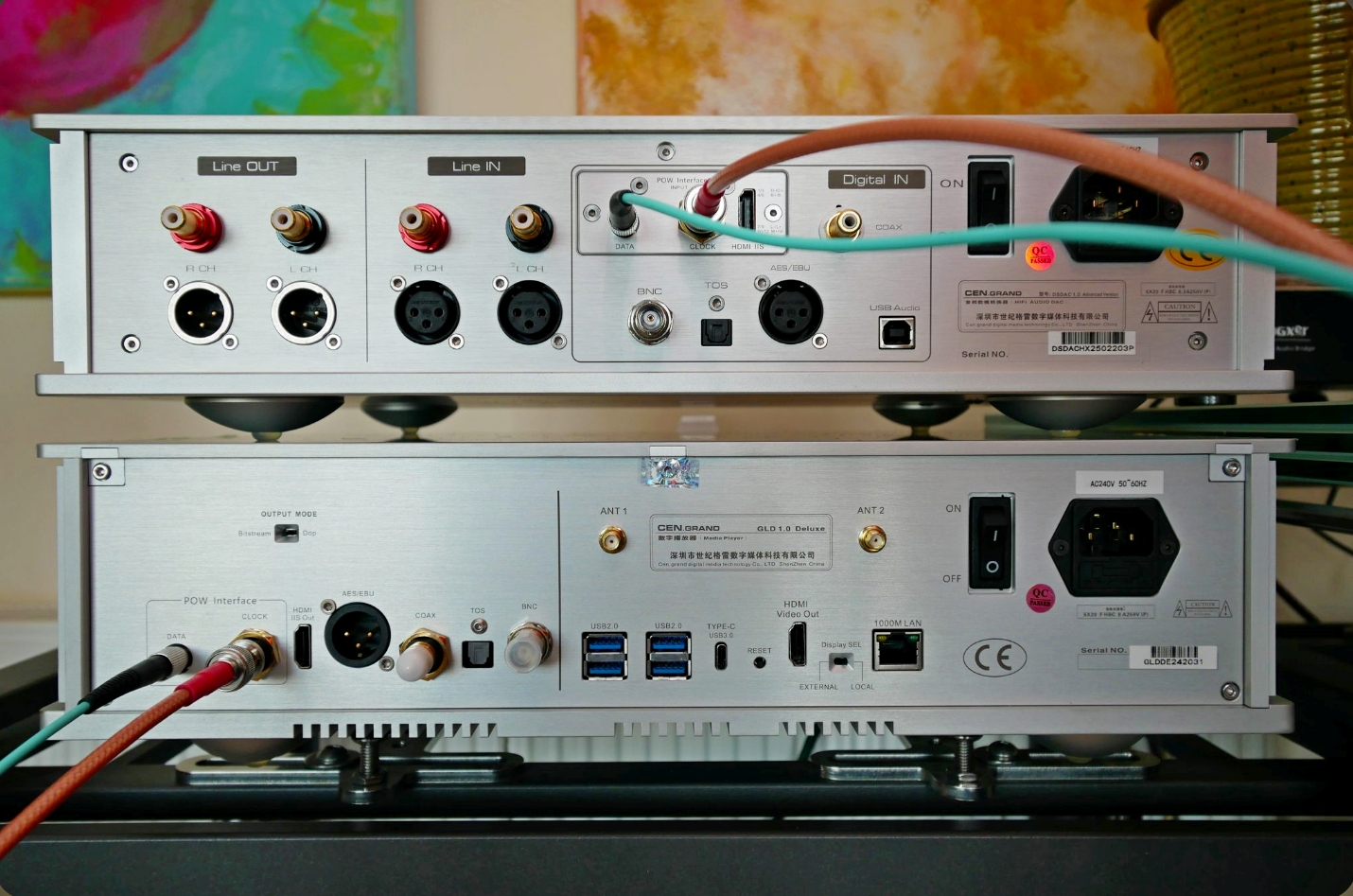

На следующем изображении показан модуль приемника POW, установленный внутри ЦАП DSDAC1.0, а также панель POW на задней панели DSDAC1.0. Как вы можете видеть, помимо порта POW, здесь также имеется входной интерфейс HDMI-I2S, который может быть подключен к любому оборудованию с выходом HDMI-I2S. Определения выводов также напечатаны на задней панели.
Интерфейс POW обеспечивает высококачественную передачу тактовых импульсов и аудиоданных с высоким битрейтом без каких-либо потерь. На сегодняшний день это самый идеальный способ передачи данных. Если вы используете ЦАП другой марки, вам придется полагаться на обычные интерфейсы SPDIF, такие как коаксиальный или AES. Использование этих интерфейсов по-прежнему обеспечивает превосходное качество звука и 100-процентную целостность данных, но они не смогут передавать данные с частотой выше PCM 192 кГц или DSD64.
Технические характеристики
Цифровые входы S/PDIF (AES, оптоволокно, RCA, BNC до 24/192 кГц и DSD64), USB-PC "B" типа (до 24/384 кГц и DSD64/128/256native)
Аналоговые входы 1x XLR балансный, 1x RCA небалансный (WBT-0210Cu Nextgen)
Аналоговые выходы 1x XLR балансный, 5 Vrms, 1x RCA небалансный (WBT-0210Cu Nextgen), 2,5 - 5 Vrms
Диапазон регулирования громкости от 65 дБ до ~ 4 дБ
Вес 12 кг
Размеры 430 мм x 360 мм x 100 мм (Ш x Г x В)
Интерфейс HDMI-I2S
DSDAC 1.0 Deluxe POW оснащен интерфейсом HDMI-I2S. Хотя HDMI не является стандартным аудиоинтерфейсом, многие аудиоустройства в последнее время используют его для передачи данных I2S. Чтобы удовлетворить рыночный спрос, DSDAC 1.0 Deluxe POW оснащен этим интерфейсом с определениями выводов, соответствующими тем, которые обычно встречаются в аудиоустройствах в Европе и США:
