Усилитель предварительный Simaudio MOON NEO 350P
на складе
КРАТКОЕ ОПИСАНИЕ. Предварительный усилитель. Серия NEO.
313 235 руб.
Функциональные особенности

Как и другие модели новой серии Neo канадской компании MOON, новый предусилитель Neo 350P использует технические и дизайнерские решения, которые применяются в топовой серии Evolution. Используя этот предусилитель в паре с одним из усилителей мощности новой линейки Neo, потребитель получает значительный прирост в качестве по сравнению с интегральными усилителями, который касается таких важных аспектов, как реализм воспроизведения, динамика, богатство и точность передачи тембров. Любители наушников по достоинству оценят великолепно исполненную дискретную секцию усилителя для наушников.

Одной из весьма востребованных опций является возможность установки модуля цифроаналогового преобразователя, позволяющего подключить усилитель напрямую к таким цифровым источникам, как компьютер, DVD или Blu-ray проигрыватель, док-станция для iPod и т.д. Для любителей виниловых записей предусмотрена возможность установки фонокаскада MC/MM.

MOON Neo 350P имеет все основные функции, такие как поддержка протокола соединения SimLink, вход триггера 12 В, порт RS-232, а также ИК-порты для интеграции в системы «умного дома». Усилитель MOON Neo 350P доступен в трех вариантах внешней отделки. Стандартный цвет – черный. Серебристая или двухцветная (черно-серебристая) отделки доступны по специальному заказу.

Особенности MOON Neo 350P

·         Источник питания с большим запасом мощности и 2 тороидальными трансформаторами, изготовленными на заказ, 3 ступени стабилизации постоянного напряжения

·         7 линейных входов (4 несимметричных и 2 балансных), в том числе и фронтальный мини-джек 1/8” для подключения медиаплееров

·         Отдельная схема усилителя для наушников с разъемом для наушников 1/4" на фронтальной панели

·         Один из аудиовходов работает как «сквозной канал», позволяя обойти каскад усиления и подключить такие компоненты, как театральный процессор со своим собственным регулятором громкости

·         Петля Monitor Loop

·         Фиксированный (несимметричный) и изменяемые (балансный и несимметричный) линейные выходы

·         Выход триггера 12 В

·         Порт RS-232 для двухсторонней связи и апдейта прошивки

·         ИК-вход для внешнего управления

·         Вход контроллера SimLink для 2-сторонней связи с совместимыми компонентами MOON

·         Жесткая конструкция шасси для минимизации внешних вибраций

·         Тщательно отобранные компоненты аудиофильского класса

·         Оптимизирован для постоянного пребывания во включенном состоянии для наилучшего качества

·         Пульт ДУ CRM-2 в комплекте



Технологии предусилителей компании MOON

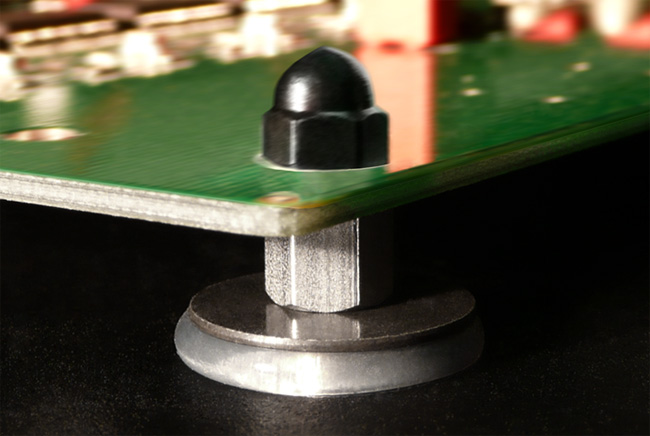

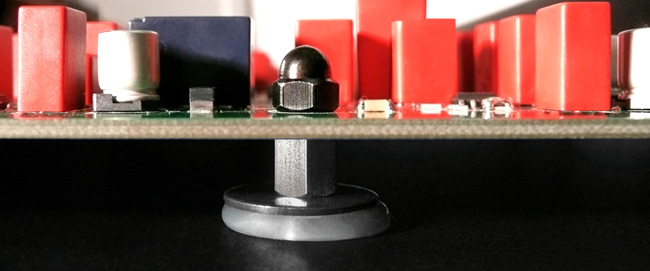

Система демпфирования M-Octave Damping (Запатентованная технология Simaudio Ltd.)

Система M-Octave Damping позволяет изолировать аудио контуры предусилителя от воздействия акустических вибраций (звуковых волн), источниками которых являются акустические системы. Эти вибрации оказывают воздействие на шасси предусилителя, а также могут проникать через отверстия на задней панели усилителя, в конечном итоге ухудшая качество аудио сигнала. Акустические волны высокой интенсивности могут генерировать достаточно слабый, но все же заметный высокочастотный электрический шум. Данное явление носит название «микрофонного эффекта».


Основная аудио плата усилителя монтируется к его исключительно устойчивому цельноалюминиевому шасси при помощи фирменной 8-точечной системы подвески M-Octave. Она позволяет механически развязать аудио плату и шасси, изолируя ее таким образом от воздействия воздушных вибраций. M-Octave также снижает влияние на аудио контуры перепадов воздушного давления, вызванных присутствием интенсивных звуковых волн вне аппарата, и проникающих внутрь через вышеупомянутые отверстия.
Кроме того, четыре конические ножки (изготовленные из специального металлического сплава), которыми снабжены все предусилители серии Evolution, предназначены для того, чтобы снизить воздействие вибраций со стороны поверхности, на которую устанавливается аппарат, ведь на эту поверхность тоже оказывается влияние вышеупомянутых звуковых волн.

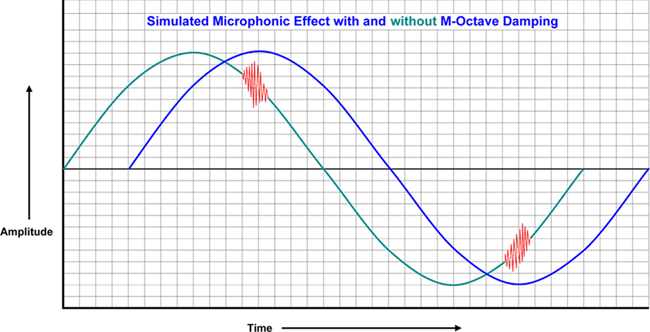

Внешние звуковые вибрации, как правило, приводят к тому, что электронные компоненты начинают генерировать слабые электрические сигналы, которых нет в исходном аудиосигнале на входе усилителя. Система M-Octave практически полностью устраняет данное явление. Она существенно снижает микрофонный эффект, возникающий на конденсаторах и катушках индуктивности, а следовательно позволяет снизить общий уровень искажений. Это проиллюстрировано на приведенном графике, где зеленая кривая показывает аудиосигнал с искажениями, возникшими под воздействием воздушных вибраций (красный). Синяя кривая построена для такого же аудиосигнала, но при использовании системы M-Octave Damping.


Все аудио коннекторы монтируются непосредственно к основной аудио плате. При этом, для максимально эффективной работы системы M-Octave Damping специалисты Simaudio решили использовать в аппаратах 2-слойную заднюю панель: внешний слой крепится к шасси предусилителя, а внутренний – к монтажной плате. Эти два слоя являются полностью независимыми друг от друга и вступают в физический контакт только в моменты подключения или отключения кабелей.
Система M-Octave Damping была впервые применена в предусилителе 850Р и позволила существенно улучшить условия работы аудиоконтуров. Если говорить о качестве звучания, то применение системы M-Octave Damping позволяет получить более четкие звуковые образы, более связное и естественное звучание, максимально приближенное к живому исполнению.

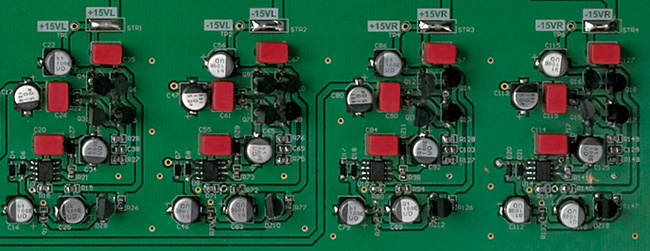

Стабилизация M-LoVo (Запатентованная технология Simaudio Ltd.)

Система Стабилизации Постоянного Напряжения Низкого Уровня M-LoVo – это контур внутренней стабилизации напряжения, специально разработанный для аудиосигналов низкого уровня, характериных для фонокорректоров, таких, как, к примеру MOON 810LP.


Четыре контура полностью балансной дифференциальной стабилизации постоянного напряжения располагаются в аудио цепи перед схемами обработки аудиосигнала и представляют собой очень сложную схему, представляющую собой хитроумную комбинацию интегральных схем и дискретных элементов, позволяющую снизить уровень шумов практически до нуля. Эта схема позволяет получить исключительно быстрое и стабильное постоянное напряжение от источника питания, выдающего постоянное напряжение +18 В и -18В. В результате применения данной схемы удалось добиться нижнего порога шумов в -150 дБ (при уровне 1,0 В и в диапазоне от 0 до 100 кГц).

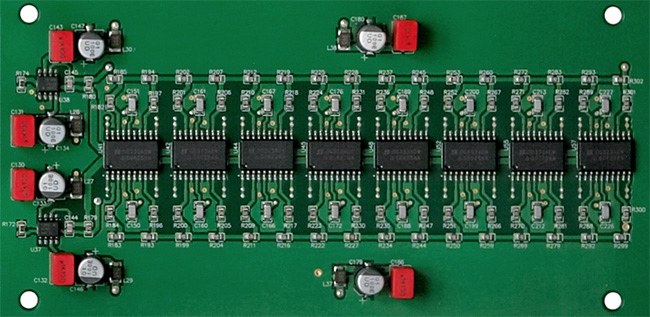

Регулировка громкости M-Ray Volume (Запатентованная технология Simaudio Ltd.)

Данная схема регулировки громкости имеет конфигурацию R-2R и использует качественные резисторы из тонкой металлической пленки, с поверхностным монтажом и допуском 0,1%. При этом процесс регулировки управляется микрокомпьютером при помощи системы дискретных реле. При этом аудиосигнал не подвергается ни преобразованию в цифровую форму, ни другой обработке. Кроме того, благодаря использованию такой схемы, мы можем располагать усилительную часть в самом оптимальном месте на печатной платы, не привязываясь к расположению регулятора громкости и сокращая таким образом общую длину прохождения сигнала. Схема регулировки громкости M-Ray Volume имеет полностью дискретную конструкцию и является одной из наиболее существенных особенностей предусилителя MOON P-8.


Схема MOON M-Ray обеспечивает регулировку с шагом в 0.1 дБ и является одним из наиболее точных регуляторов громкости, представленных на рынке. Он абсолютно не искажает звук вне зависимости от выбранного уровня громкости и не приносит в него дополнительной окраски. Еще два преимущества этой схемы регулировки громкости – это отличное соотношение сигнал/шум и большое количество ступеней регулировки (в случае с моделью Р-8 – это 530 независимых ступеней). Поскольку в данной схеме не используется никаких движущихся частей, как в случае с потенциометрами, чьи контакты и движущиеся части неизбежно окисляются, то качество, надежность и срок службы данной схемы радикально существенно превосходят любые системы механической регулировки.

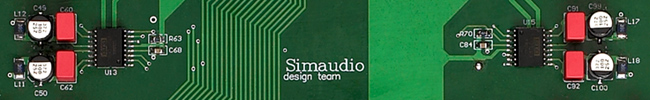

Схема регулировки громкости M-eVOL (Запатентованная технология Simaudio Ltd.)


Данная схема регулировки громкости имеет специальную конструкцию, состоящую из множества резисторов, и использует пару (для балансной конфигурации) знаменитых контуров регулировки громкости BurrBrown PGA2310, которые используются в моделях MOON i-7 и P-7. При использовании данной схемы достигается гораздо более точное согласование уровней каналов во всем частотном диапазоне, чем при использовании потенциометров. MOON M-eVOL обеспечивает регулировку с шагом 0.5 дБ и не вносит абсолютно никаких искажений в аудиосигнал вне зависимости от выбранного уровня громкости.

Схема регулировки громкости M-eVOL2 (Запатентованная технология Simaudio Ltd.)

Система регулировки громкости M-eVOL2 использует Умножающие Цифроаналоговые Преобразователи (MDAC) для изменения амплитуды музыкального сигнала в соответствии с выбранным значением громкости. Поскольку она используется в схеме с топологией «двойное моно», то на каждый из каналов приходится по одному MDAC. Аудиосигнал ВСЕГДА остается в аналоговом виде и не страдает от искажений при любых уровнях громкости.
Каждый MDAC (Texas Instruments DAC8812) использует пару R-2R многоразрядных ЦАПов с управлением током, что позволяет работать в полностью балансном дифференциальном режиме. Также как и схема регулировки громкости M-Ray, данная система M-eVOL2 обеспечивает управление громкостью с шагом в 0,1 дБ и 530 дискретных ступеней регулировки.
M-eVOL2 используется в интегрированных усилителях MOON 600i и 700i и обладает следующими преимуществами по сравнению с системой M-eVOL:
• Более тихий звуковой фон
• Улучшенное соотношение сигнал/шум (на +10 дБ)
• Улучшенное согласование сигнала между правым и левым каналами.
• Более точная ступенчатая регулировка (0.1 дБ против 0.5 дБdB)
• Увеличенная полоса пропускания
• Вплотную приближается к качеству схемы регулировки громкости M-Ray

Перекрестные искажения

Величина перекрестных искажений обычно увеличивается с частотой звукового сигнала. Такое поведение присуще всем регуляторам громкости вне зависимости от топологии. Схемы регулировки высокого качества обладают существенно меньшими величинами измеренных перекрестных искажений во всем частотном диапазоне:





На рисунке приведен идеальный сценарий, при котором величина перекрестных искажений составляет 140 дБ (зеленая кривая) во всем частотном диапазоне, но этот сценарий – не реалистичный. Полностью дискретная система управления громкостью M-Ray, которая используется в предусилителе MOON P-8, обеспечивает отличное значение в 135 дБ (синяя кривая) на 1 кГц. Схема M-eVOL2, которая используется в предусилительной секции моделей MOON 600i и 700i, обеспечивает значение -130 дБ (коричневая кривая) на такой же частоте. Предусилитель MOON P-7 с регулятором громкости M-eVOL обеспечивает уровень перекрестных искажений в -126 дБ (оранжевая кривая) на 1 кГц. Наконец, регуляторы громкости, построенные с использованием самых качественных потенциометров, позволяют достигнуть уровня перекрестных искажений в 118 дБ (красная кривая), а обычные схемы, использующие потенциометры, достигают величины в 82 дБ (серая кривая).

Поскольку перекрестные искажения растут на высоких частотах, то ширина звуковой сцены на них начинает уменьшаться, а следовательно снижается точность звуковоспроизведения.

Согласование уровня сигналов

Все регуляторы громкости в той или иной степени подвержены влиянию неидеального согласования уровней между левым и правым каналами, особенно при минимальных и максимальных уровнях громкости. Проще говоря, это означает, что реальные уровни громкости в разных каналах при различных уровнях громкости – не одинаковы.





Самые качественные регуляторы громкости, изготовленные на основе потенциометров, обычно имеют разницу в уровнях правого и левого каналов, достигающую 1,5 дБ (красная кривая) при максимальной громкости. Все три наших системы регулировки громкости M-Ray, M-eVOL и M-eVOL2 обеспечивают очень маленькие различия в громкости каналов – менее 0,05 дБ (синяя кривая) во всем диапазоне регулировок громкости.
Превосходное соответствие уровней каналов, недостижимое при использовании других регуляторов громкости ... Музыкальные записи воспроизводятся с чистотой, натуральностью и отсутствием окраски.

M-LOCK (Запатентованная технология компании Simaudio Ltd.)

M-LOCK – это собственная технология компании Simaudio, позволяющая ограничить максимальную громкость. Данная система использует специальное программное обеспечение и позволяет пользователю задать конфигурацию для каждого из входов предусилителей серии MOON Evolution и интегральных усилителей. Задача системы M-LOCK заключается в защите усилителя и подключенных к нему акустических систем от возможных перегрузок, ведь разные аудио источники зачастую имеют различные уровни выходного сигнала. Таким образом, пользователь может больше не бояться случайных перегрузок своей аудиосистемы при смене источника.


Общие технологии компании MOON



  В данном разделе обсуждаются различные технологии, как принадлежащие компании Simaudio, так и широко распространенные, которые можно встретить в различных компонентах Simaudio MOON – CD-проигрывателях, предусилителях, усилителях мощности и интегрированных усилителях.



  Тороидальные трансформаторы изготовленные на заказ

  Специалисты Simaudio уверены в том, что источник питания должен иметь великолепное, а не просто хорошее или достаточное качество. Очень часто в технических дискуссиях об усилителях игнорируется одно важное обстоятельство, на которое в Simaudio обращают самое пристальное внимание, а именно фактор стабилизации трансформатора или нестабильность выходных параметров в зависимости от выходной нагрузки. Практически все аудиофилы интересуются мощностью трансформаторов при сравнении различных усилителей. Надо сказать, что разница между 500 ВА и 1000 ВА сама по себе практически не имеет значения – важной является нестабильность вольтамперной характеристики трансформатора. Simaudio использует тороидальные трансформаторы с фактором стабилизации, варьирующимся от 3 до 6 %. В идеале хотелось бы иметь значение 0%, но это недостижимо в реальной жизни. В случае применения полностью стабилизированного источника питания можно добиться лучших значений фактора стабилизации, но применение подобных источников существенно увеличит стоимость и размеры аудиокомпонента. В аудиоаппаратуре обычно применяются трансформаторы со значениями фактора стабилизации доходящими до 20 %.







  В трансформаторах происходит множество потерь, которые приводят к ухудшению качества работы аудиокомпонента. К сожалению, большинство производителей high-end аппаратуры достаточно слабо разбираются в конструкции трансформаторов и просто заказывают их сторонним производителям, специфицируя мощность, напряжения работы и иногда качество стабилизации. Результатом этого становится то, что мы видим в большинстве аудио компонентов – низкую эффективность, плохой фактор стабилизации, высокие тепловые потери, высокие потери из-за вихревых токов, вибрация и высокие магнитные потери. Все эти неприятные явления отражаются на качестве аудиосигнала, ухудшая чистоту воспроизведения музыки.

  Качество металла, который используется в сердечнике трансформатора, также оказывает значительное влияние на характер звучания аудио усилителя. Существует специальный «М» рейтинг, определяющий качество используемой стали. Рейтинг «M1» свидетельствует о том, что сталь имеет высочайшее качество. В сердечниках трансформаторов Simaudio используется сталь, превосходящая по качеству сталь «М1». Это сталь высочайшего качества из Японии, которая очень медленно прокатывается с исключительной точностью, обладает высочайшей химической чистотой и минимальными потерями. Конструкция трансформаторов позволяет добиться меньшей плотности магнитного потока, чем в обычных моделях, а следовательно снизить чувствительность к воздействию электромагнитных помех. Более того, используя для производства сердечника уникальный процесс под названием «вакуум-нагнетательная пропитка» нам удается снизить его микровибрации, которые оказывают негативное влияние на чистоту звучания.

  Эти трансформаторы, изготовленные по специальному заказу, работают при очень низкой температуре (аналогичной температуре окружающих компонентов), не выходя из штатного режима за счет высоких рабочих характеристик. В них практически отсутствуют вибрации и, конечно, они обладают исключительной стабилизацией. Результатом применения этих трансформаторов являются отличные электрические и звуковые характеристики и длительный срок службы.



  Независимая Индуктивная Фильтрация Постоянного Тока (фирменная технология Simaudio)

  Данная технология, которую мы обычно называем i²DCf представляет собой уникальный тип стабилизации напряжения постоянного тока, который был разработан инженерами Simaudio для серии компонентов Evolution, а затем применялся в ряде моделей серии Classic.

  Один каскад i²DCf представляет собой уникальную специализированную схему. Она позволяет устранить все электрические всплески, порождаемые постоянным электросигналом, питающим электронные компоненты, и присутствующие в аудиосигналах, а также изолирует эти компоненты друг от друга. Например, СD-проигрыватель MOON Andromeda CD Player и предусилитель MOON P-8 Preamplifier имеют 56 и 40 отдельных каскадов i²DCf соответственно. Ниже приведен пример аналоговой секции CD-проигрывателя MOON SuperNova с 16 каскадами (по 8 каскадов в каждом канале). Схемы i²DCf применяются даже в компонентах серии MOON, например, в предусилителе MOON P5.3 SE и фонокорректоре MOON 310LP.





  Данная уникальная схема стабилизации напряжения позволяет добиться лучшей фильтрации шумов, значительно снизить ОГИ, улучшить разделение каналов, снизить перекрестные искажения, понизить уровень джиттера в CD-проигрывателях и обеспечить более однородное значение постоянного тока по всей схеме аппарата. Ниже приведены 2 графика, позволяющие провести наглядное сравнение.:



  Аудио компонент, использующий i²DCf имеет существенно сниженный уровень шума, абсолютно тихий звуковой бэкграунд, реалистичную, 3-мерную звуковую сцену и превосходное согласование уровней каналов.





    Аудио компонент, не использующий схему i²DCf подвержен негативному влиянию неидеальной стабилизации напряжения. Это зачастую приводит к таким проблемам, как низкое соотношение сигнал/шум, увеличенные перекрестные искажения, высокий уровень джиттера в CD-плеерах и снижение реализма при передаче музыкального пространства.



  Абсолютный реализм ... полное впечатление того, что музыкальное представление происходит в вашей собственной комнате прослушивания ... ощущение, что ваша аудиосистема без малейшего напряжения работает сама по себе.



  Компоненты высочайшего качества

  Конструкция электрических схем является важнейшим фактором, определяющим качество звука, но при этом в них должны применяться компоненты максимально высокого качества.





  По часовой стрелке слева, сверху: выходные транзисторы с высоким током Motorola, слюдяные конденсаторы, согласованные двойные ПТУП транзисторы и полипропиленовые конденсаторы Wima.





  По часовой стрелке слева, сверху: аналоговые интегральные схемы поверхностного монтажа, конденсаторы, ЦАП и тонкопленочные резисторы.



  Применение этих деталей обеспечивает компонентам MOON длительный срок службы без ухудшения качества со временем... Звуковой почерк остается одинаковым на протяжении долгих-долгих лет.



  Низкая Рабочая Температура

  Все компоненты Simaudio MOON работают при температурах, значительно меньших, чем те, которые считаются нормальными для high-end аппаратуры. Благодаря этим невысоким температурам удается существенно снизить нагрузку на используемые высококачественные электронные компоненты. За счет этого увеличивается срок службы данных компонентов, а следовательно растет надежность и срок службы аппаратов в целом.



  4-Слойные печатные платы с токопроводящими дорожками из чистой меди

  Все предусилители, CD-проигрыватели и DAC/CD-транспорты MOON Evolution используют основную печатную аудио плату, состоящую из 4 раздельных слоев, в каждом из которых используются токопроводящие дорожки из чистой меди. Эти четыре слоя имеют следующую структуру: Правый и левый аудиоканалы занимают первый и третий слои соответственно, на втором слое расположена земляная шина, а нижний слой отведен под схемы питания. Преимуществами такой конструкции является более эффективное заземление, схема питания с исключительно низким импедансом, а также очень короткий путь прохождения сигнала.





  Снижение длины путей прохождения сигнала позволяет получить более точное звучание, снизить возможные потери сигнала и значительно улучшить соотношение сигнал/шум. Токопроводящие дорожки из чистой меди снижают величину импеданса, а следовательно устраняют окраску звучания, которая может появляться за счет влияния печатной платы.

  Все усилители мощности и некоторые интегрированные усилители серии MOON Evolution оснащаются каскадами усиления, которые монтируются на 4-слойной печатной плате с использованием токопроводящих дорожек из чистой меди. Такая 4-слойная топология значительно снижает физические размеры схемы и позволяет реализовать эффективное заземление. При этом измеренный импеданс снижается радикальным образом, что приводит к снижению уровня шума и звуковой окраски. Также существенное и крайне положительное влияние на детальность звучания, потери сигнала и уровень шума оказывает снижение длины пути прохождения сигнала.



  Благодаря уменьшенным размерам каждый каскад усиления может монтироваться непосредственно к соответствующей плате выходного каскада, что позволяет дополнительно снизить длину пути прохождения сигнала в схеме усиления и является ключевым аспектом в конструкции фирменной топологии Lynx для усилителей

  В отличие от плат предусилителей, 4-слойные платы дисковых плееров и транспортов не несут на себе электронных деталей поверхностного монтажа, также здесь нет специального выделения слоев платы под конкретную задачу. 4-слойные платы применяются здесь для снижения физических размеров, снижения длины пути прохождения сигнала и улучшения эффективности заземления.



  Источники питания с завышенными характеристиками

  При использовании обычного источника питания с ростом потребления тока максимальное доступное напряжение падает. Источник питания с завышенными характеристиками, который используется во всех продуктах MOON, позволяет добиться того, что напряжение при росте потребления тока падает совсем незначительно. За счет этого достигается значительное улучшение качества работы.





  Значительные резервы мощности обеспечивают легкое и непринужденное звучание.



  Исключительно прочная конструкция шасси из прессованного алюминия

  Серьезное внимание в аппаратах Simaudio уделяется механической изоляции, материалам, используемым в конструкции шасси и снижению вибраций. Это позволяет улучшить разрешение и точность передачи деталей, а также устранить окраску исходного музыкального сигнала. К примеру, специальные конусы призваны снизить поверхность контакта, а специальные треугольные опоры обеспечивают надежную опору для тяжелого шасси. Все это обеспечивает отличную механическую развязку и снижение негативного влияния внешних вибраций на качество звучания.





  Высочайшая точность механической сборки шасси из прессованного алюминия с минимальными конструктивными допусками позволяет существенно снизить механические резонансы, а следовательно получить неокрашенное звучание. Кроме того, алюминий не подвержен коррозии и обеспечивает отличную защиту от радиоизлучения электромагнитных помех, которые являются основными причинами ухудшения качества аудио сигнала.



  SimLink™ (Запатентованная технология Simaudio Ltd.)

  Этот фирменный протокол обеспечивает связь между компонентами MOON, позволяя управлять функциями нескольких компонентов. Например, при переводе одного компонента в спящий режим, все остальные подключенные к нему компоненты также перейдут в этот режим. Аналогично, при регулировке уровня яркости цифрового дисплея одного компонента будет осуществлена автоматическая регулировка яркости других подключенных компонентов. Короче говоря, SimLink™ служит для простоты использования системы.





  Большинство компонентов MOON обладают и дополнительными коммуникационными возможностями. Порт RS-232 позволяет реализовать 2-стороннее управление с обратной связью, а также служит для модернизации ПО. Дополнительно компоненты оснащаются входами ИК-сигнала.



  Балансная Дифференциальная Аудио Схема

  При использовании небалансной коммутации аудиосигнал по обоим проводам – центральному и экранирующему (или проводу заземления). Любой шум, который наводится в данном интерконнекторе расположенными рядом источниками магнитного поля (например, сетевыми кабелями) будут воспроизводиться усилителем и акустическими системами. При балансной же коммутации используется 3 отдельных проводника – один для земли и два – для сигнала. Сигналы в этих кабелях – одинаковые, но один из них сдвинут по фазе на 180 градусов относительно другого. На самом деле аудио информация не передается ни в одном из этих двух сигналов – значение имеет разница напряжения между ними. Когда два этих инвертированных сигнала балансной линии попадают на дифференциальный усилитель мощности (например, MOON W-7, W-7M, W-8), то шум, наведенный в интерконнекторе, будет устранен, поскольку дифференциальная схема усиливает только разницу между двумя этими сигналами. Шум же при балансном соединении – одинаковый в обоих проводниках и следовательно будет удален.





  Балансная дифференциальная аудио схема является эффективной только при правильном применении. Это означает, что схемы должны быть абсолютно идентичны – являться зеркальным отражением друг друга и использовать абсолютно одинаковые электронные компоненты с минимальными допусками для работы с двумя различными фазами аудио сигнала. Данное решение является достаточно дорогостоящим, но оно стоит потраченных усилий, поскольку в его результате удается получить улучшенный динамический диапазон, запас мощности, лучшее соотношение сигнал/шум и гораздо лучшее разрешение.



  Цепь прохождения сигнала без конденсаторов

  Аудио контуры без конденсаторов (или так называемые контуры со связью по постоянному току), как правило, обеспечивают более высокое качество звучания. Конденсаторы в цепи прохождения сигнала оказывают наиболее пагубное влияние в плане окраски звучания. Кроме того, в отсутствие конденсаторов можно получить большее количество звуковой информации на низких частотах. В то же время такие схемы сильно подвержены влиянию искажений от подключенных к ним компонентов. Таким образом, для качественной работы контура со связью по постоянному току необходима серьезная защита. Еще одним доводом в пользу отказа от использования конденсаторов является то, что даже лучшие из них, обладающие минимальными допусками, будут менять свои характеристики со временем, а следовательно будет меняться и характер звучания всего компонента.

  Пожалуйста, обратитесь к разделу «Конструкция усилителей со связью по постоянному току» в обучающем материале «Технологии усилителей», в котором приведены более детальные примеры того, какое влияние оказывают конденсаторы в цепи прохождения аудиосигнала.



  Разводка проводом с тефлоновой изоляцией

  Тефлоновая изоляция практически не чувствительна к длительному воздействию окружающей среды, тефлон обладает очень низкой диэлектрической константой и является превосходным изолятором, защищающим от воздействия тепла, жидкостей и высокого напряжения. Данный тип изоляции также позволяет сохранить постоянные низкие значения сопротивления и емкости в течение продолжительного времени, что позволяет сохранять фирменный звуковой почерк аппарата на протяжении долгих лет.



Опционально дополнительные модули для дальнейших апгрейдов: 24-бит/192кГц цифро-аналоговый конвертер с разъёмами USB, оптическими и RCA (S/PDIF) входами или фоно-каскадом MC/MM.

Технические характеристики

Тип

Транзисторный

Конфигурация

2-канальный

Трансформатор источника питания

2х10 ВА

Емкость источника питания

26,400 мкФ

Конструкция

Балансная дифференциальная

Несимметричные входы   (RCA)

4 пары

Балансные входы

2 пары

Вход Mini-jack  (1/8")

1

Входная чувствительность

200 мВ - 5.0 В RMS

Входной импеданс

22,000 Ом

Несимметричные выходы   (RCA)

2 пары (фиксированный и переменный)

Балансные выходы (XLR)

1 пара

Выходной импеданс

100 Ом

Усиление

6 дБ

Сигнал/Шум

120 дБ @ полная мощность

Макс. выходное напряжение (XLR/RCA)

16 В / 8 В

Частотный диапазон (слышимый)

20 Гц - 20 кГц   (±0.1dB)

Частотный диапазон (полный)

5 Гц - 100 кГц   (+0/-3dB)

Переходное затухание @ 1 кГц

-96 дБ

Интермодуляционные искажения

Меньше погрешности измерений

ОГИ   (20 Гц - 20 кГц)

< 0.0005%

Работа триггера 12 В

Прямая логика (0 В = выключено, 12 В = включено), используется моно-джек 3,5 мм с выходным импедансом 1000 Ом, требования по току - 12 мА

Порт SimLink™

1 вход + 1 выход на 1/8" mini-jack

Порт RS-232

9-пиновый DB-разъем "мама"

ИК-вход

1/8" mini-jack

ПДУ

Полнофункциональный CRM-2

Потребляемая мощность в покое

12,5 Вт

Питание

220-240 В / 50 Гц

Предохранитель 220-240V

100 мА long fast blow

Масса в упаковке

7,5 кг

Габариты   (Ш x В x Г)

43 x 8.9 x 33,3 см

Опциональный ЦАП

Типы цифровых входов

S/PDIF (RCA) x 2     USB x 1     TosLink x 1

Импеданс цифрового входа S/PDIF

75 Ом @ 0.5 В

ЦАП / Цифровой фильтр

BurrBrown PCM1793

Разрядность

16 - 24 бит

Диапазон частот семплирования

32, 44.1, 48, 88.2, 96, 176.4 и 192 кГц

Частотный диапазон (слышимый)

20 Гц - 20 кГц   +0/-0.2 дБ

Частотный диапазон (полный)

2 Гц - 72 кГц   +0/-3 дБ

ОГИ @ 1 кГц, 0 dBFS   (A-взвешеное)

< 0.001%

Имнтермодуляционные искажения

< 0.004%

Динамический диапазон

> 116 дБ

Сигнал/Шум

> 115 дБ @ full output

Скорость нарастания сигнала

50 В/мкс

Разделение каналов

> 115 дБ

Линейность на слабом сигнале

±1.0 дБ до 120dBFS

Собственный джиттер

< 25 пс RMS

Опциональная секция фонокорректора

Входной импеданс - Регулируемый

100 Ом и 47 Kом

Входная емкость - Регулируемая

0 пФ и 100 пФ

Усиление - Регулируемое

40 дБ или 60 дБ

Перегрузка входа @ 40 дБ усиления

58 мВ RMS

Перегрузка входа @ 60 дБ усиления

3 мВ RMS

Сигнал/Шум   (полная шкала @ 40 дБ усиление)

107 dBr

Сигнал/Шум   (полная шкала @ 60 дБ усиление)

85dBr

Частотный диапазон

20 Гц - 20 кГц   (±0.5 дБ)

Переходное затухание @ 1 кГц

97 дБ

Интермодуляционные искажения

< 0.009%

ОГИ   (20 Гц - 20 кГц)

< 0.001%
