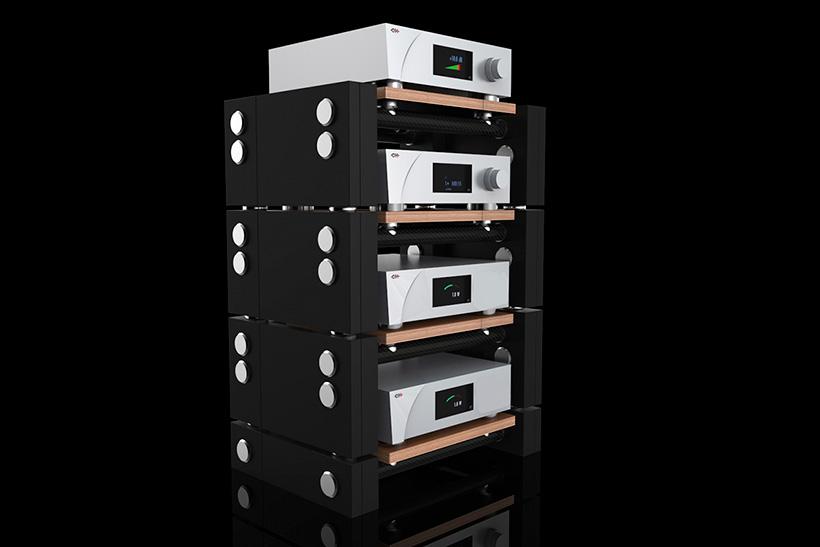

Инновационная cтойка R1 разработана с учетом следующих критериев, определяемых как ключевые критерии любой Hi-End стойки:
- обеспечение устойчивого и прочного положения
- отвод энергии с высокочувствительных элементов, в том числе CD проигрывателей, аналоговых сигналов и сигналов внутренних электронных схем, и последующее поглощение этой энергии внутри стеллажа
- защита (изоляция) элементов стеллажа от энергии, генерируемой громкоговорителями в зоне прослушивания, передаваемой через структуру стойки с пола.
- изоляция каждого элемента стойки от энергии, генерируемой аудио-оборудованием, устанавливаемым в стойке.
В этом отношении, по нашему мнению, новая система Wilson Benesch R1 превосходит все имеющиеся на сегодняшний день аналогичные системы.

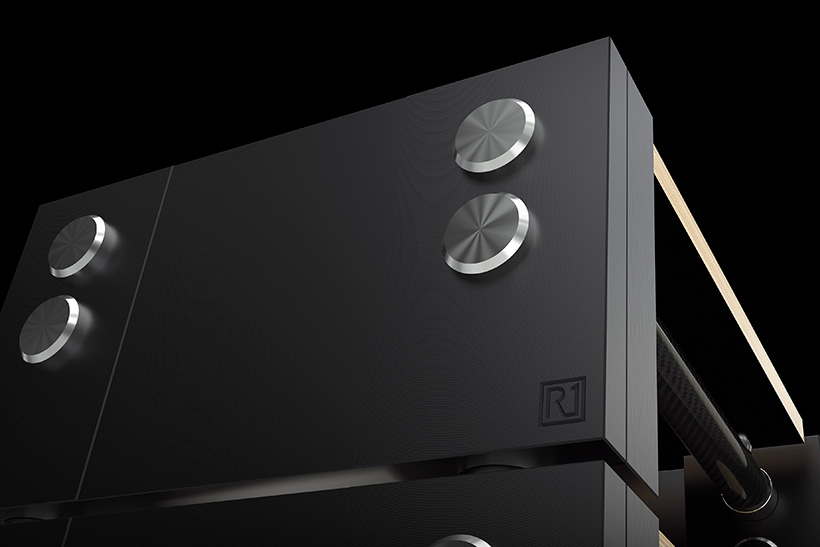

Механически обработанный каркас из высоко-качественного полиоксиметилена (POM)
Внутренние элементы каркаса стойки R1, выполненные с высокой точностью, собраны из набора секций, изготовленных из полиоксиметилена (POM) - плотного, высокоэффективного конструкционного полимера.
Полимер POM имеет кристаллическую структуру, имеющую твердость равную твердости алюминия. Это свойство обеспечивает его прецизионную обработку, требуемую для построения высокоточной архитектуры стойки Rl. Однако, в отличии от алюминия, POM обладает повышенным коэффициент демпфирования. В сочетании с относительно малым удельным весом это свойство делает POM исключительным материалом для создания Rl.

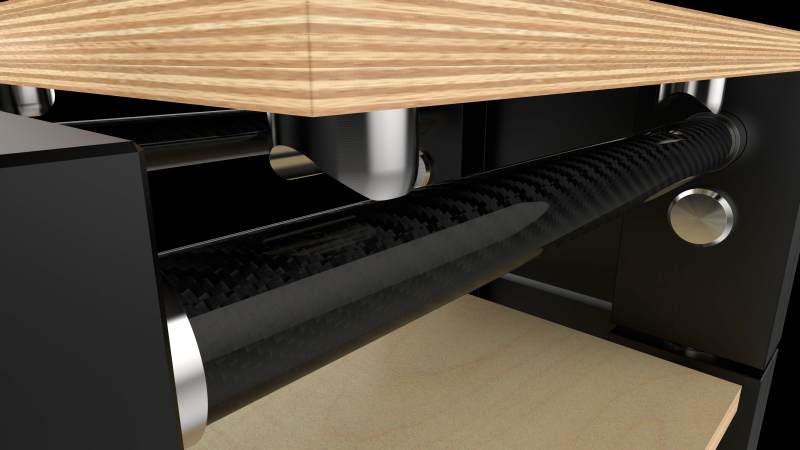

Под каждой полкой R1между боковыми элементами расположены две несущие трубки, выполненные из продольно-ориентированного карбонового волокна, являющегося ключевым конструкционным элементом данной стойки.

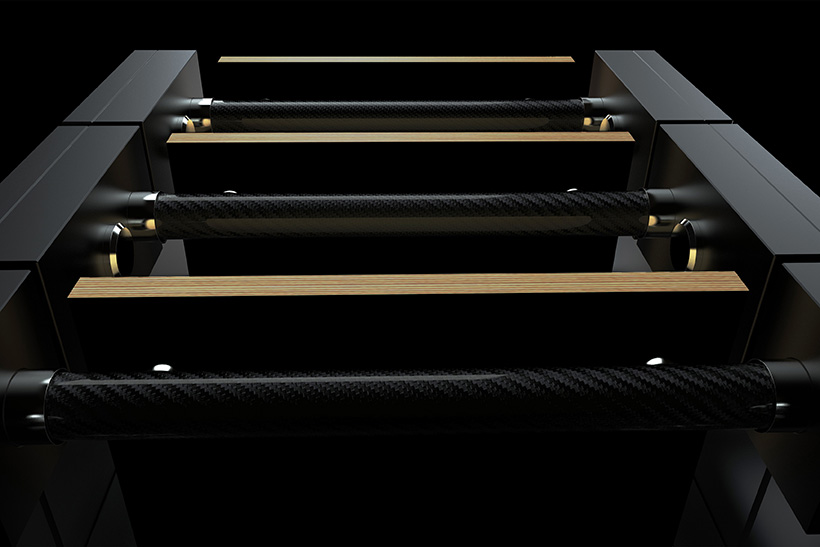

В каждой стойке R1 две трубки из мультиаксиального углеродного волокна выполняют роль связующих элементов внутри каркаса стойки, формируя архитектуру стеллажей.
Поскольку основное назначение этих связующих элементов это поддержка высококлассной аудио аппаратуры, то они играют важнейшую роль в направлении потоков энергии как внутри стойки, так и в окружающую среду.
Техзадание на материал для таких изделий теоретически должен включать такие требования как высокую жесткость, высокую прочность и, вероятно наиболее важную характеристику - коэффициент демпфирования.
Исключительные свойства жесткости, прочности и демпфирования углеродного волокна хорошо задокументированы. Более того, представленные ниже специальные расчеты подтверждают пригодность этих элементов для использования в конструкции стойки R1 по таким характеристикам углеродного волокна как удельная нагрузка:
Волоконная трубка весом 200 г., используемая в стойке R1, теоретически выдерживает осевую нагрузку в 5 тонн. Т.е. в 25000 раз больше своего веса.
Поскольку прочность, жесткость и потоки энергии, передаваемые через углеродные волокна, зависят от ориентации волокон в трубке, Wilson Benesch специально оговаривает применение мультиаксиальныx трубок. Такая структура трубок обеспечивает однородную относительную жесткость и прочность в сочетании с демпфированием по всем направлениям.

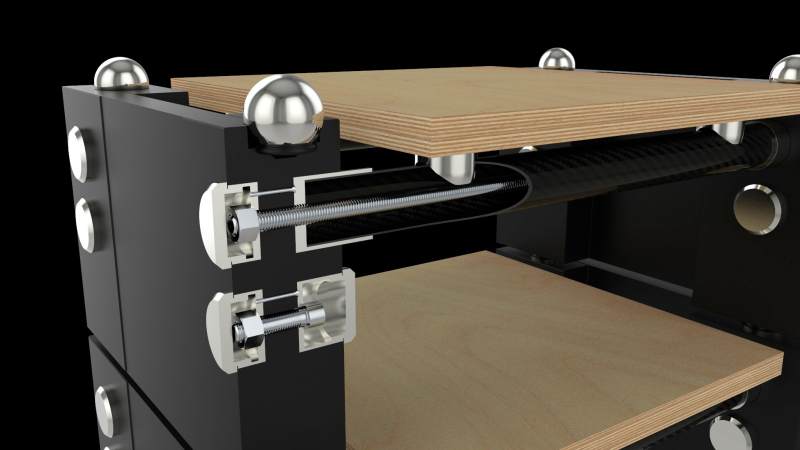

Конструкция стойки R1 Wilson Benesch предусматривает использование обоих этих принципов. Дополнительный 14 мм стальной стержень в центре каждой крестовины фиксирует трубки из углеродного волокна. Это позволяет гасить высокочастотные резонансные частоты. Концы трубок, в свою очередь, заделываются в обработанные с высокой точностью никелированные стальные колпачки, крепящиеся к каркасу из высоко-качественного POM материала гайками M14.
В результате получается чрезвычайно жесткая конструкция, собранная из нескольких взаимно-демпфирующих материалов. Это гарантирует отсутствие каких либо резонансов внутри структуры R1 и их влияние на высоко-чувствительную аппаратуру, размещаемую в стойке.
Мультиаксиальные соединительные элементы из углеродного волокна с наконечниками из никелированной стали и стойки из POM образуют высокотехнологичную само-демпфирующую структуру.
Стойка Wilson Benesch R1 должна восприниматься как единое целое; конструкция каждого элемента предусматривает его гармоничное взаимодействие со связанными с ним элементами. Однако три момента являются ключевыми в конструкции стойки:
- Взаимодействие R1 с основанием
- Взаимодействие аудио-оборудования и R1
- Взаимодействие между полками R1
Известно, что точная технология начинается с отработки кинематических принципов. Не трудно видеть, что Wilson Benesch постоянно следует этим принципам со времени выпуска акустической системы A.C.T. От первого тонарма в начале 1990-х до современных Hi-End систем The Cardinal и Endeavour.
В последнем случае, высокое давление в местах контакта шарикового держателя, шипах и тремя шарикоподшипниками, крепящимися на полу, сводят контакты в одну фиксированную точку. Сверхмалая площадь контакта каждого шарикоподшипника в сочетании со значительной массой динамиков, создают чрезвычайно высокое давление, измеряемое в тоннах на квадратный дюйм. Это создает практически безупречную передачу энергии звука на подставку, эквивалентную механическому болтовому соединению динамиков с полом но без неудобств, связанных с жестким креплением на месте.

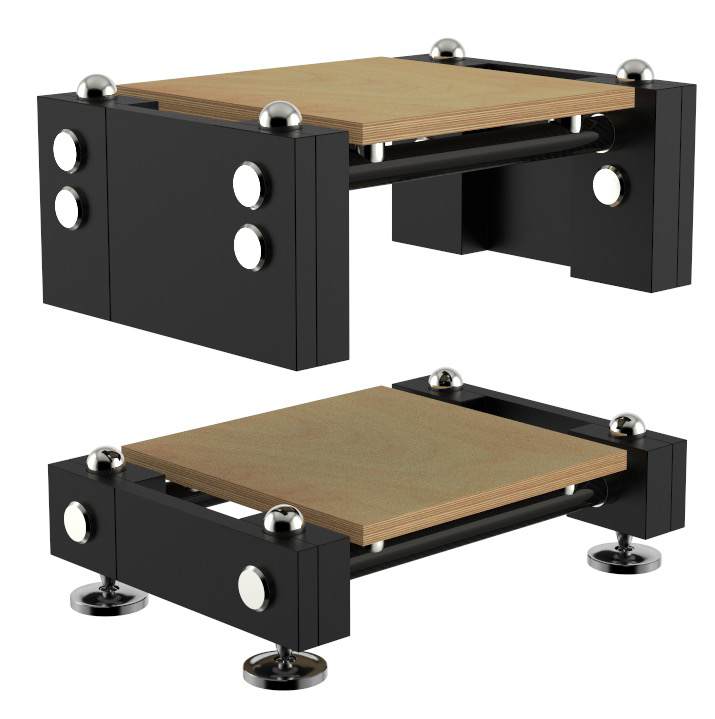

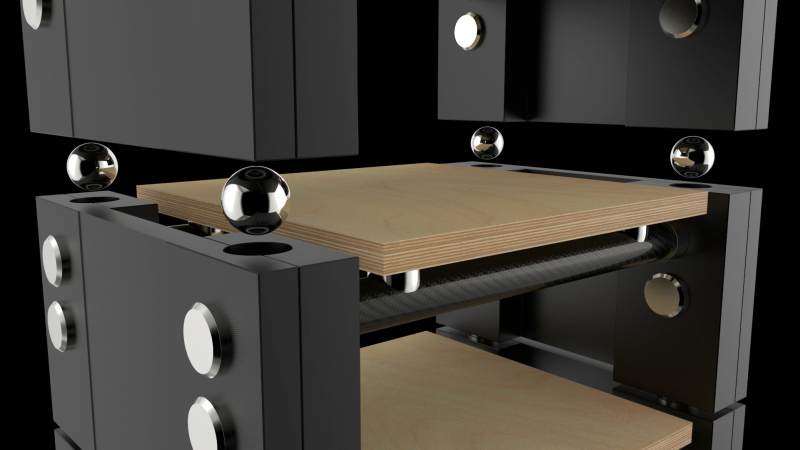

Стойка Wilson Benesch R1 распространяет этот принцип как на конструкцию подставки, так и на взаимодействие между каждым уровнем R1. Четыре 500 граммовые сферы размещены и кинематически закреплены в четырех гнездах соседних уровней R1.
