Сигнал клокирования SINE (Синус) или SQARE (Квадрат)









Тактовый генератор Aune SC1











Тактовый генератор Aune SC1 имеет четыре одновременно работающих выхода на 10 МГц. Он предлагает два вида сигнала – с синусоидальной и прямоугольной амплитудой.







Тактовый генератор Aune XC1 подключенный к файловому плееру Aune X5S 8TH Anniversary Edition







Очень важно знать какая аплитуда необходима устройству которое вы собираетесь клокировать. Эта информация обычно указывается в паспорте устройства, либо можно проконсультироваться у продавца. Компания Aune для своих устройств использует Sine Wave (синусоидальную амплитуду сигнала). К примеру компания iFi Audio в ЦАП Pro iDSD Signature использует Square Wave ( прямоугольную амплитуду), а новый ЦАП и NEO iDSD2 может использовать обе волны.









Вход тактового генератора на 10МГц у Pro iDSD Signature









Вход тактового генератора на 10МГц у NEO iDSD2

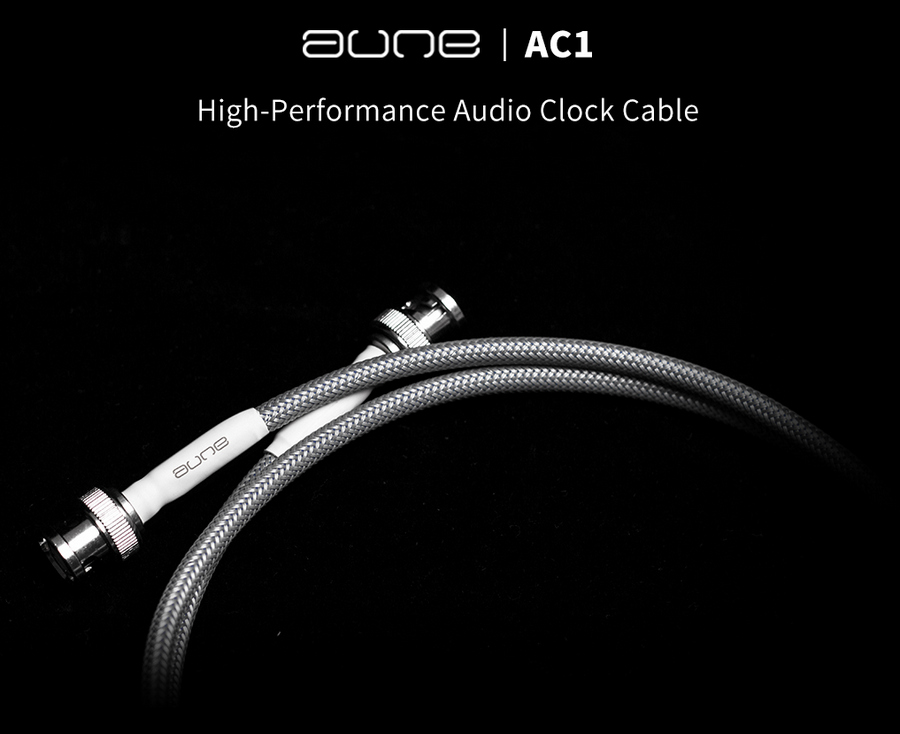

Параметры кабеля 50 Ом или 75 Ом







Так же очень важно подойти к вопросу при выборе кабеля которым будет подключаться тактовый генератор и ваше цифровое оборудование. Чаще всего производители используют 50 Ом или 75 Ом при тактирование на частоте 10 МГц. Все эти параметры указываются в техническом описании на аппарат. К примеру тактовые генераторы компании AUNE имеют специальный блок, который сам подстраивается под омность 50 или 75, подключаемого оборудования. Но важно помнить, что параметры кабеля должны строго соответствовать установленным параметрам конкретного подключения.
