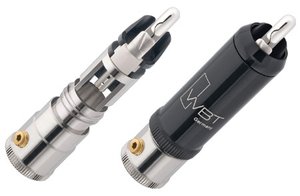

Коннектор RCA WBT-0152 Ag
на складе
КРАТКОЕ ОПИСАНИЕ. Разъем RCA по технологии nextgen™, под пайку, 11,3 мм. диам.
6 880 руб.
Функциональные особенности

Основной элемент, имеющий влияние на качество звука  WBT 0152 Ag является центральный контакт разъема, который был разработан в точности так же, как для разъема модели WBT-0110 Ag: минимальная масса сигнальных проводников из чистого серебра. Серебро было выбрано потому, что является лучшим электрическим проводником, он является абсолютной гарантией не только для ультрабыстрой передачи сигнала, но и для высокого разрешения. Сигнальные проводники пассируются, таким образом, возможно, лучше защищены от коррозии, которое будет влиять на качество контакта.

WBT 0152 Ag имеет полосу пропускания до 200 МГц, что намного превышало пропускную способность передачи сигнала обычных RCA.

Зажимной механизм, который работает таким же образом, как в устройстве патрона сверла, прочно зажимает наружный контакт в разъеме RCA Socket. Высокое давление зажима гарантирует не только безопасное соединение, но и сводит к минимуму переходное сопротивление. Кроме того, любое изменение размера в наружном контакте разъема RCA Socket компенсируется, обеспечивая тем самым идеальный контакт.

Зажимная втулка разделена на две секции так, что передняя часть свободно перемещается в заднюю часть разъема. Это исключает риск деформации кручения на контактных элементах.

Центральный пин с фигурной прорезью идеально входит в центральную часть RCA Socket. Таким образом, давая еще более лучший контакт, который обеспечивает длительное и надежное электрическое соединение с абсолютно минимальным переходным сопротивлением.

Изоляция внутри соединителя сделана из жаропрочного материала Teflon, это явное преимущество при пайке соединительных кабелей, особенно при работе с высокими температурами пайки свинцового припоя. WBT рекомендует проводить пайку серебряным припоем WBT-0800.

В сочетании с гнездами WBT RCA Socket, контакты располагаются таким образом, что внешний проводник находится в точном контакте с внутренним проводником разъема RCA, тем самым предотвращая нежелательные или даже вредные скачки напряжения.



Несущий корпус изготовлен из латуни (с платиновым покрытием) для того, чтобы установить жесткие и, в частности толстые кабели. Корпус разъема полностью отделен от контактного узла, и насколько это возможно сделан тонким. Так что WBT 0152 Ag свободен от вихревых токов в значительной степени.


Все это очень важно для цифровых выходов, а так же для фоно выходов (проигрывателей, микрофонов). WBT 0152 Ag имеет хорошую защиту от электромагнитных помех. Нежелательные помехи могут быть очень высокими, в зависимости от характера устройств и в первую очередь влияют сотовые телефоны, компьютеры и т.д. WBT-0110 NextGen ™ был разработан как идеальный RCA разъем для цифровых выходов, новый WBT 0152 Ag оптимизирует так же и аналоговые соединения. WBT 0152 Ag имеет большую контактную площадь и контактный элемент лепестков соединен с латунным корпусом зажимной пластиковой втулкой, чтобы обеспечить необходимое электромагнитное экранирование.

Технические характеристики

Диаметр кабеля:

до 11,3 мм

Волновое сопротивление



75 Ом

Технология соединения:

пайка (серебряный припой WBT)

Цвет

красный, белый или желтый

Инструмент для монтажа

  • Torx ключ T.6 WBT 0152 Ag (поставляется с каждой упаковкой 50шт)
  • Отвертка с настроенным крутящим моментом WBT-0481 для профессионального монтажа OEM
